ベルコンミニ　

型式例

ENBT

10

08

D

R

60

A21

R

015

XP

※色文字 は準標準です。

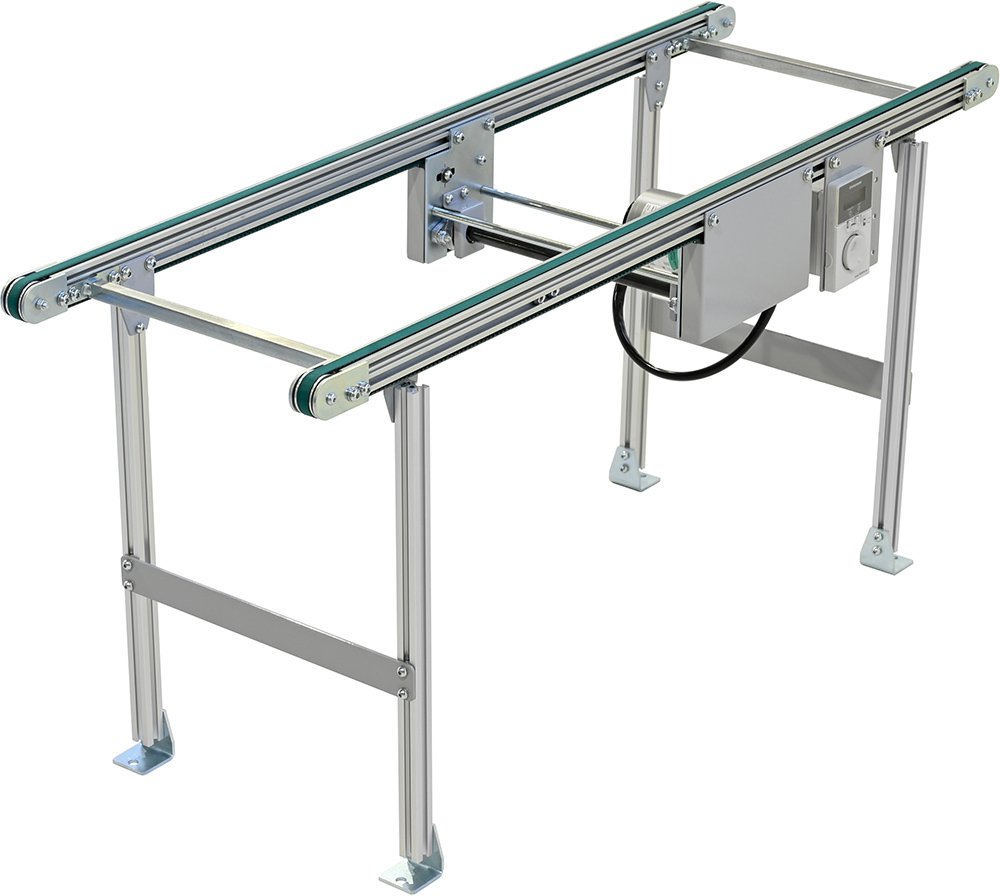

	機種記号		ENBT（センタドライブ タイミングベルト 2列）
	呼称幅		10
BW 実ベルト幅（mm）			10（×2列）
FW フレーム幅（mm）			ベルト芯間+20

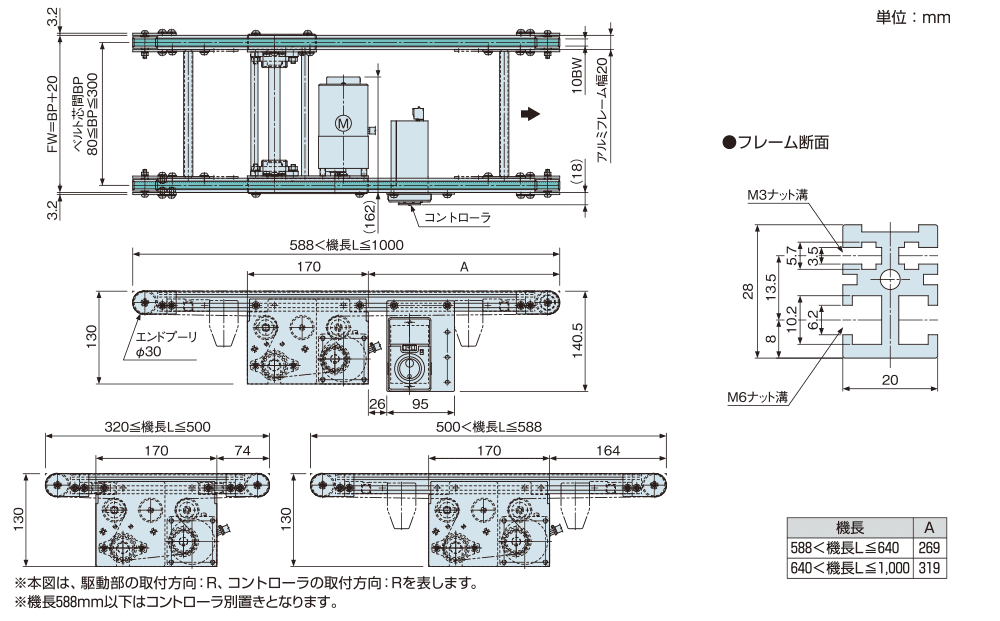

	機長（cm）※1		32≦機長≦100
	ベルト芯間（cm）		08≦ベルト芯間≦30
標準ベルト			タイミングベルト（×2列）
エンドプーリ径（mm）			φ30
	駆動部タイプ		D：下付き

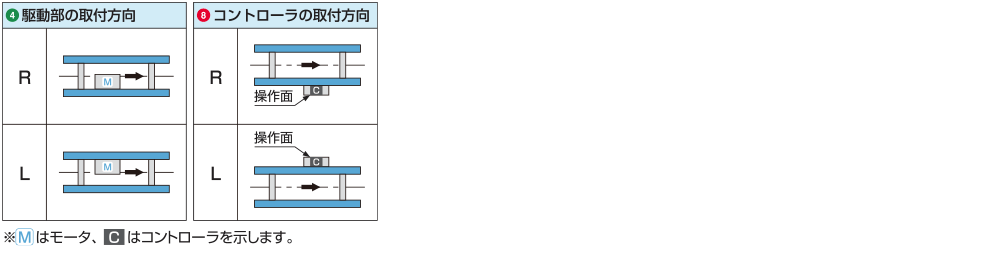

	駆動部の取付方向		R：搬送方向右側　L：搬送方向左側
	速度記号		「速度記号／コンベヤ速度表」をご参照ください。

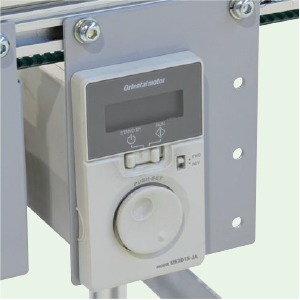

	コントローラの取付方向		R：搬送方向右側　L：搬送方向左側　S：別置き
	モータ出力		015：15W
	入力電源		XP：100V単相 電源コード2mプラグ付 YT：200V単相 電源コード2mプラグ無し YP：200V単相 電源コード3mプラグ付

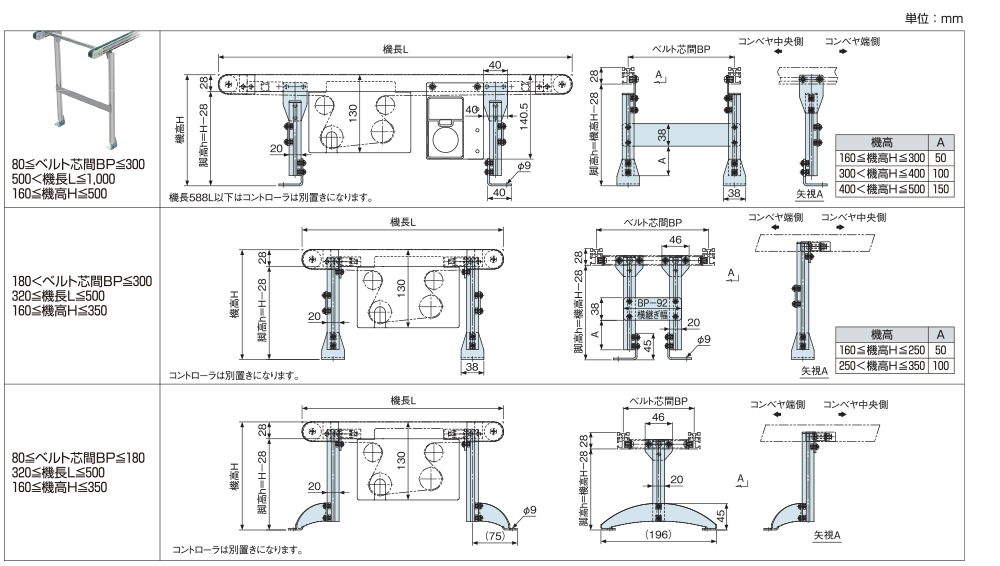

機高（mm）※2			160≦機高≦500
搬送方向			正転運転のみ
搬送質量 ※3			5kg/台

1. 機長58.8cm以下はコントローラ別置きとなります。
2. 機長50cm以下は160≦機高≦350となります。
3. 水平分散荷重
