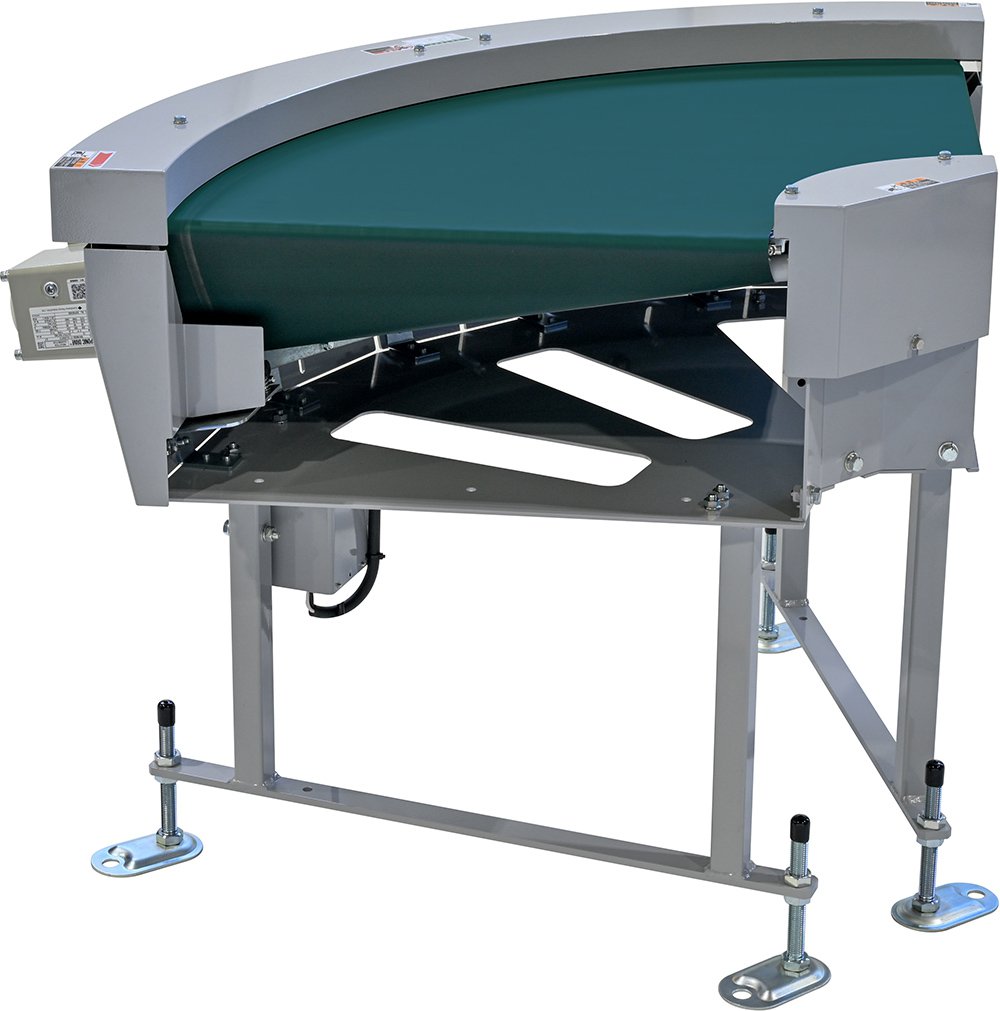

ベルコンミニⅢ
仕様
|
- |
|
※色文字 は準標準です。
機種記号 | DCB(ヘッドドライブ カーブ) | ||||||
---|---|---|---|---|---|---|---|
呼称幅 | 20 | 30 | 40 | 50 | 60※1 | ||
BW 有効ベルト幅(mm) | 200 | 300 | 400 | 500 | 600 | ||
内側半径 (mm) | 200 | ||||||
カーブ角度 | 90:90° 45:45° | ||||||
標準ベルト | 樹脂製カーブベルト(1プライ) | ||||||
エンドローラ径(mm) | φ19 | ||||||
駆動部タイプ | H:横出し(中空軸) | ||||||
搬送方向 | R:右回り(時計回り) L:左回り(反時計回り) | ||||||
速度記号 | 「速度記号 / コンベヤ速度表」をご参照ください。 | ||||||
コントローラの取付方向 | R:外側から見て右側 L:外側から見て左側 T:モータ端子渡し※2 | ||||||
モータ出力 | N:定速 | 09:90W | |||||
F/G:インバータ変速※3 | 09:90W 20:200W | ||||||
入力電源※4 | X:100V単相 Y:200V単相 Z:200V三相 | ||||||
搬送質量 | MAX.5kg/台(水平分散荷重時) |
- 呼称幅60はモータ出力90Wのみ適用します。
- T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
- モータ出力200WはF/Gインバータ変速のみ適用します。
- 単相電源にする場合は、インバータ変速のみ適用します。
- 標準仕様以外のものも製作いたしますのでご相談ください。

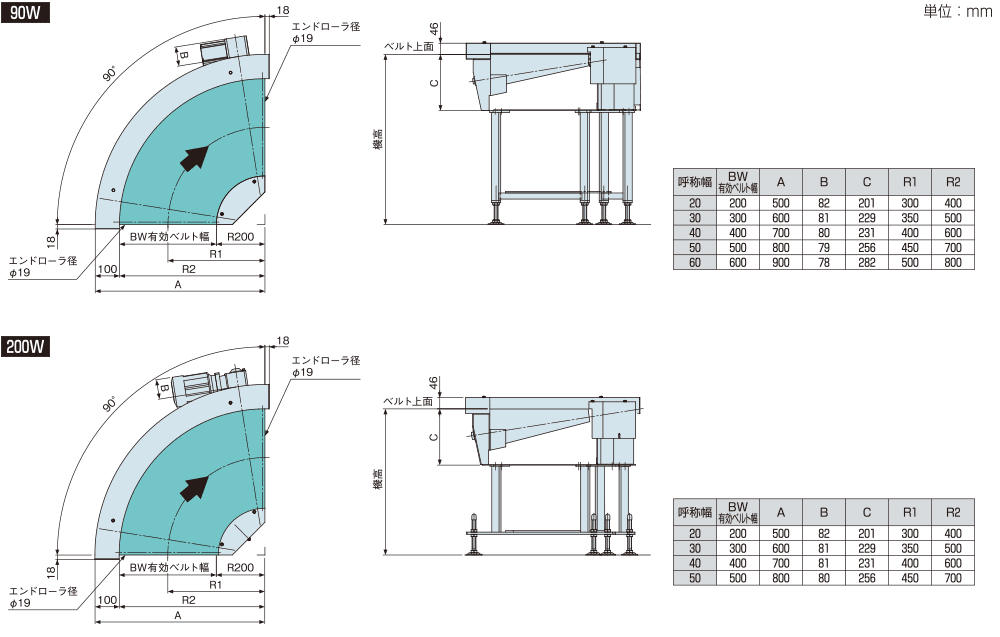

寸法図

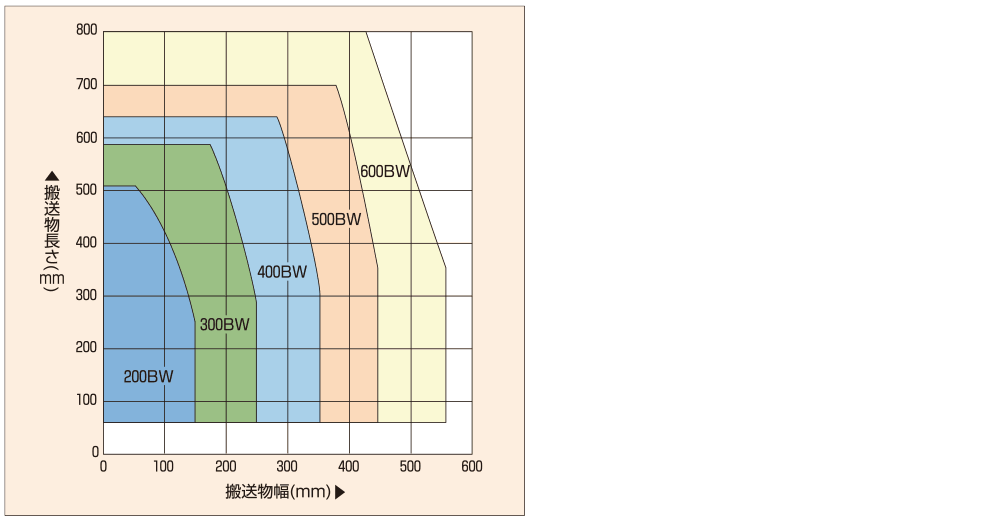

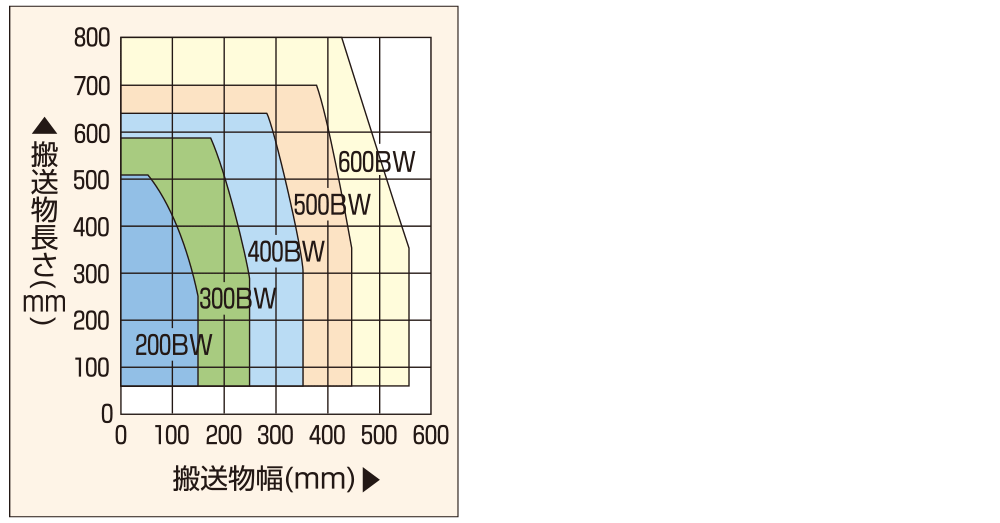

ベルト幅選定グラフ

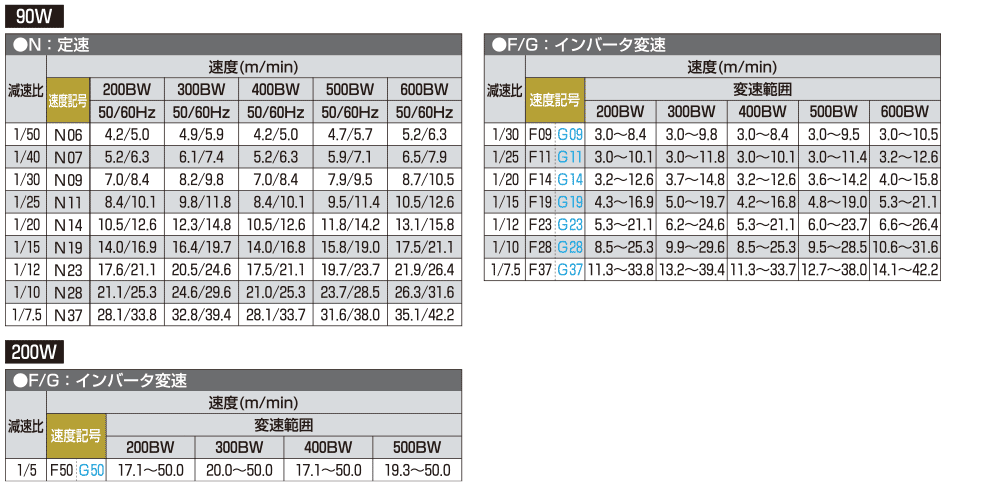

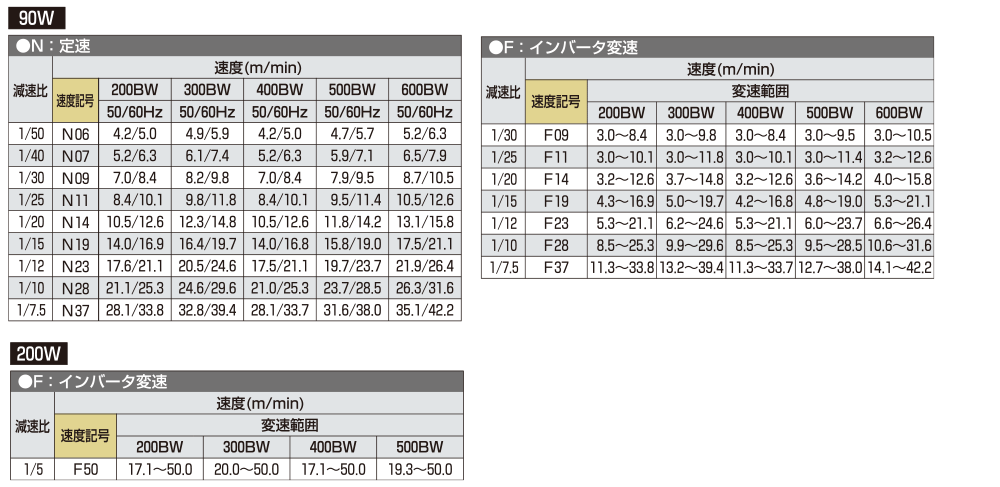

速度記号/コンベヤ速度表
下記速度はベルト中央速度です。
- 1. 色文字 は準標準速度を表します。
2. 定速及びインバータ変速の速度は、負荷により±10%程度変動します。
3. 「 F」は三菱製、「G」は東芝製を表します 。

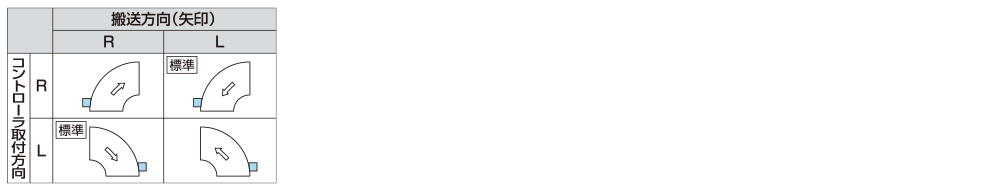

搬送方法とコントローラー取付方向
※機幅、機高によって指定の方向に取付けられない場合があります。
