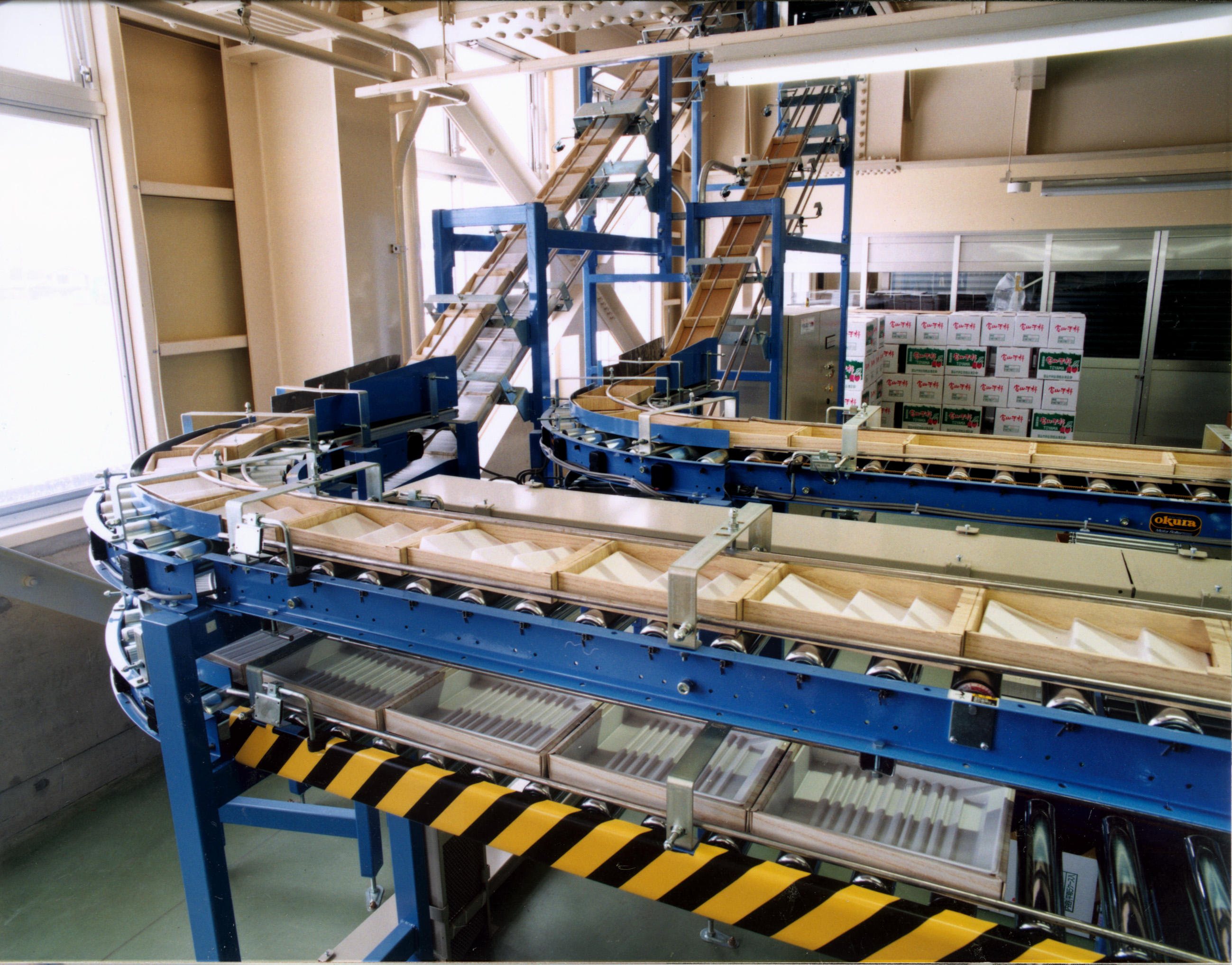

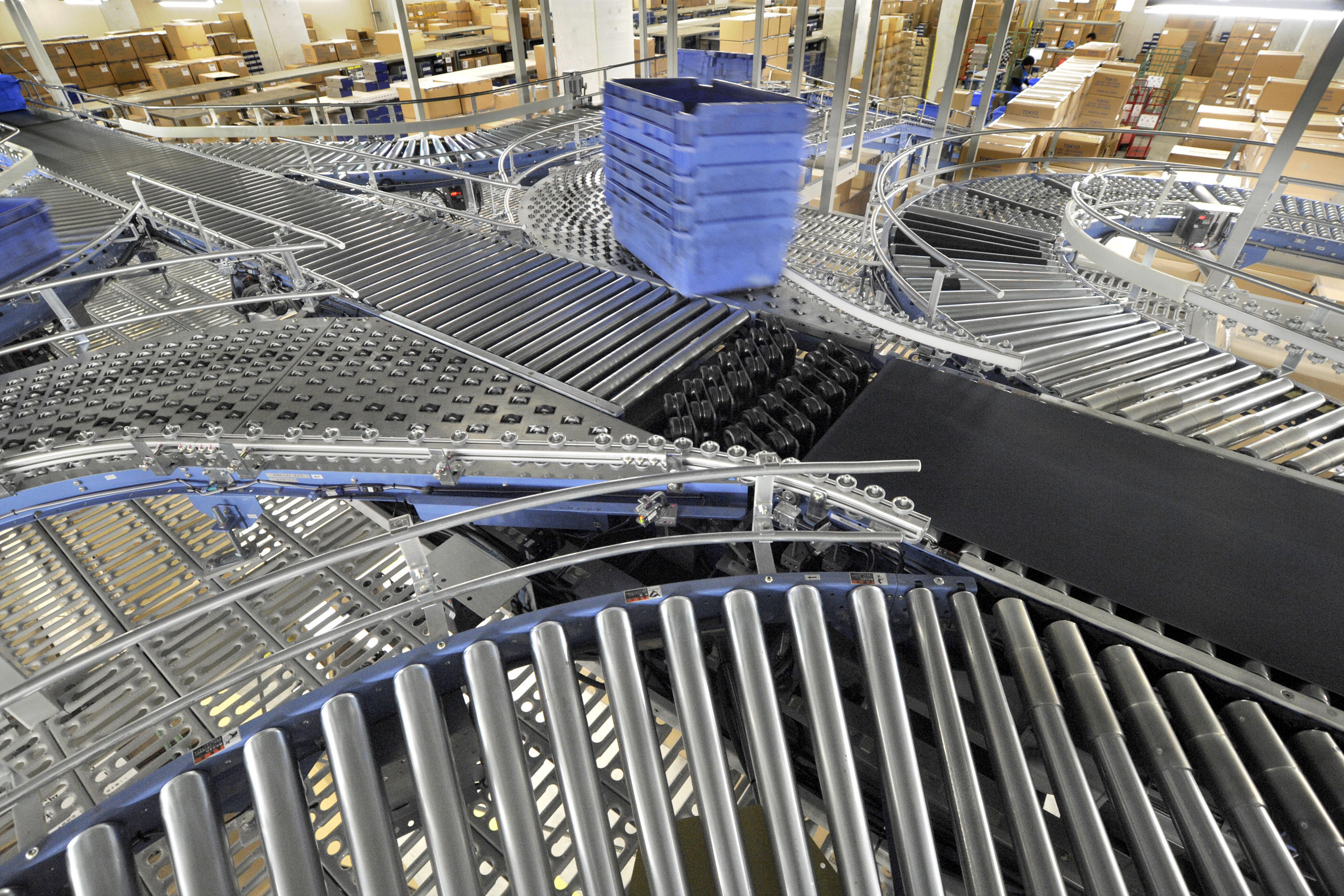

ライン設計ヒント集
- すべて開く
- すべて閉じる
製品情報Products

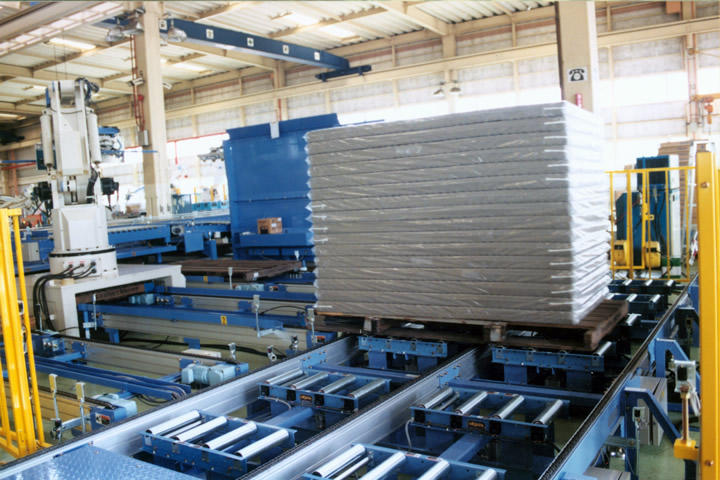

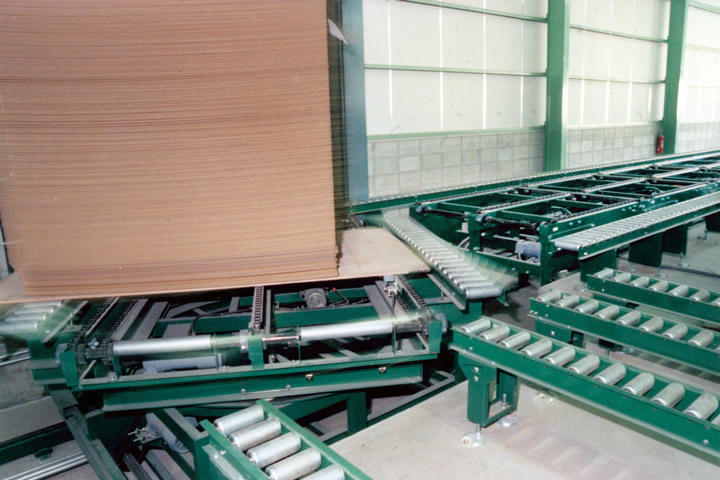

- チェーン転換機
-
能力の目安 約700C/Hr
ワーク仕様 MIN.300W×300L
搬送物底面がフラットなもの
比較的重量物に適している
搬送物底面の汚れに注意が必要
- 平ベルト転換機
-
能力の目安 約600C/Hr
ワーク仕様 MIN.300W×300L
比較的安価で設置できる
搬送物底面がフラットなもの
袋ものにも有効
- モータローラ転換機
-
能力の目安 約700C/Hr
ワーク仕様 任意に設定可能
搬送物底面がフラットなもの
比較的重量物に適している
- 三交差転換機
-
ワーク仕様 MIN.300W×300L
搬送物底面がフラットなもの
頻繁な方向転換には不向き。ロット単位での方向転換

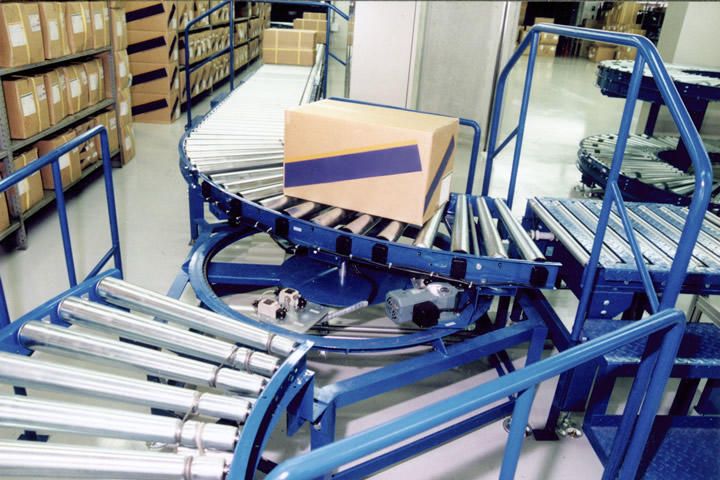

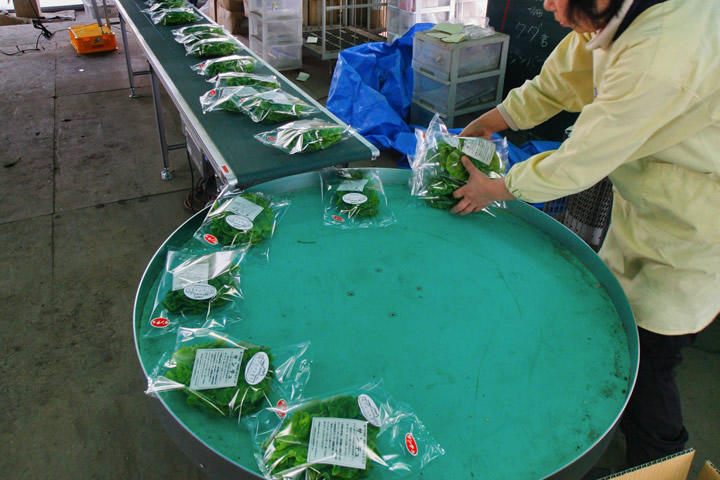

- 駆動ターンテーブル転換機
-
ワーク仕様 任意に設定可能
搬送物底面がフラットなもの
比較的重量物に適している
360°回転するため、任意の位置で払い出しが可能
頻繁な方向転換には不向
- プッシャ・プラー装置
（ケース・プラコン） -
能力の目安 約500C/Hr
ワーク仕様 MIN.150W×230L×50H
搬送物底面がフラットなもの
比較的安価で設置できる
構造がシンプル

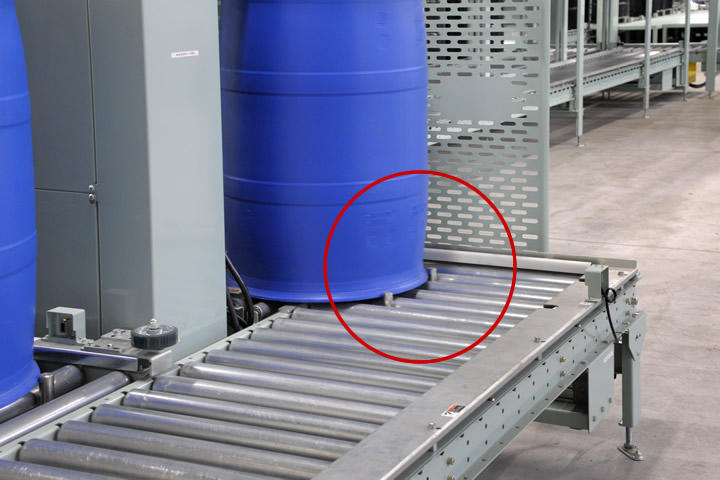

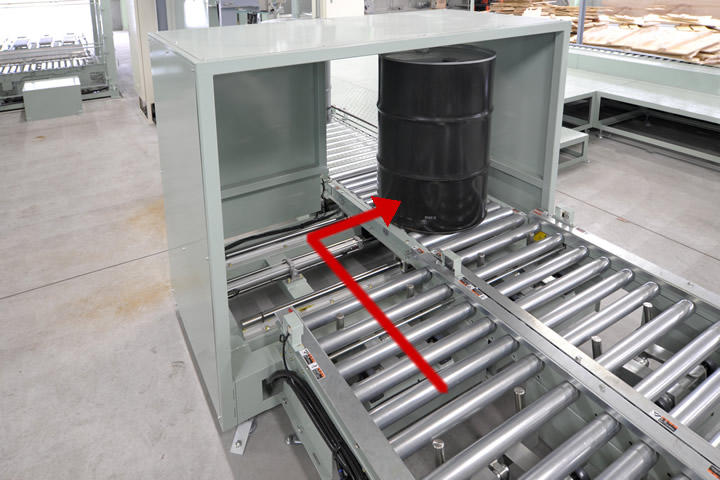

- プッシャ・プラー装置
（ドラム缶） -
能力の目安 約360缶/Ｈｒ
ワーク仕様 直径580×900H
構造がシンプル
- 高速直交転換機（ケース）
-
能力の目安 約700/Hr

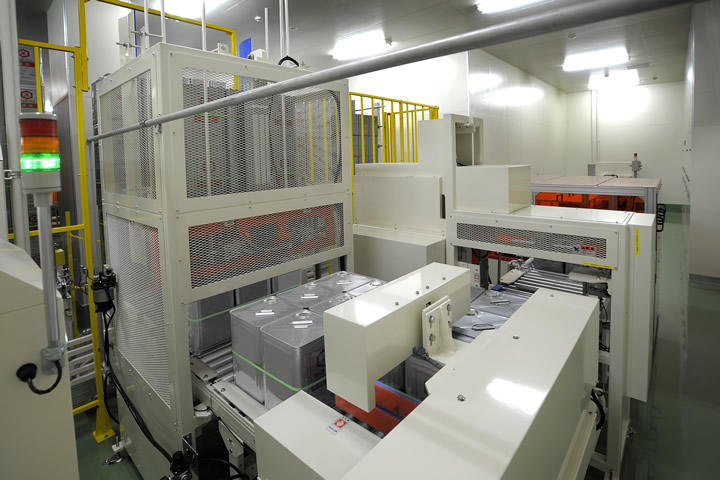

- トラバーサー（18ℓ缶）
-
段積みされた缶をまとめて、平行移動させ次工程へ送り込みます
- トラバーサー（ドラム缶）
-
ドラム缶を平行移動させて、メインラインに接続します

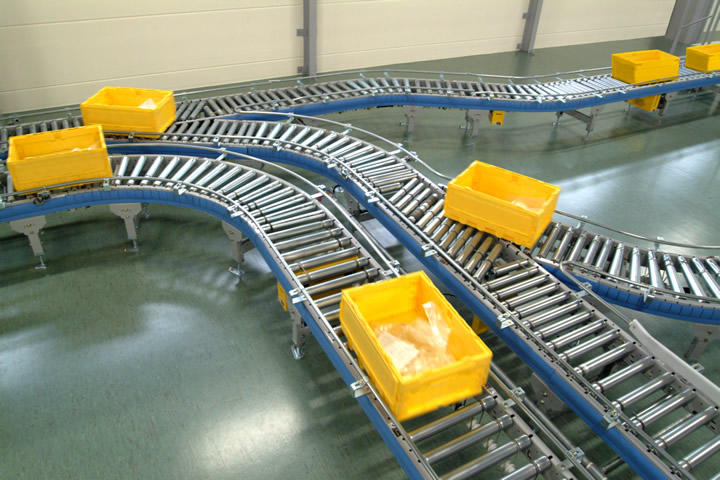

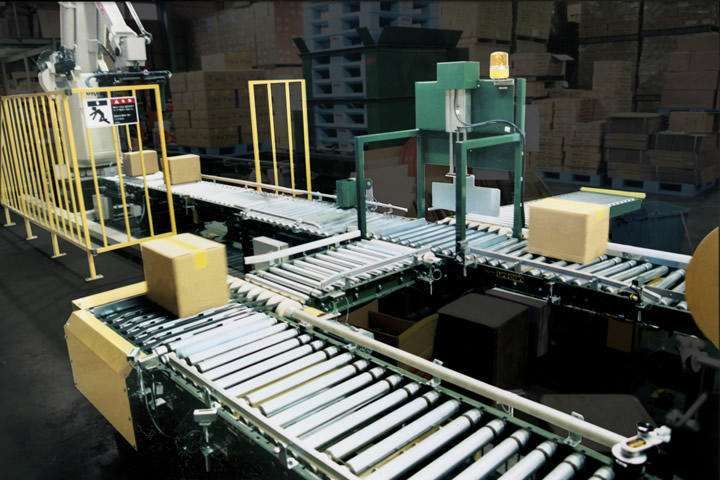

- トラフィックコントローラ
（ケース用） -
合流部に設置され、先に到着した搬送物を優先的に流して、搬送物どうしの衝突を避けます
安価に設置できる
- トラフィックコントローラ
（小物用） -
合流部に設置され、先に到着した搬送物を優先的に流して、搬送物どうしの衝突を避けます
安価に設置できる
- ガイドダイバータ
-
能力の目安 約400C/Hr
ロット分岐に適します
ラインに対して斜め方向（30°）にアームが作動し、搬送物はアームに沿って流れ方向を変えずに分岐することが可能
- エアーシリンダ方式
-
能力の目安 約1000～2000/Hr
ロット分岐に適します

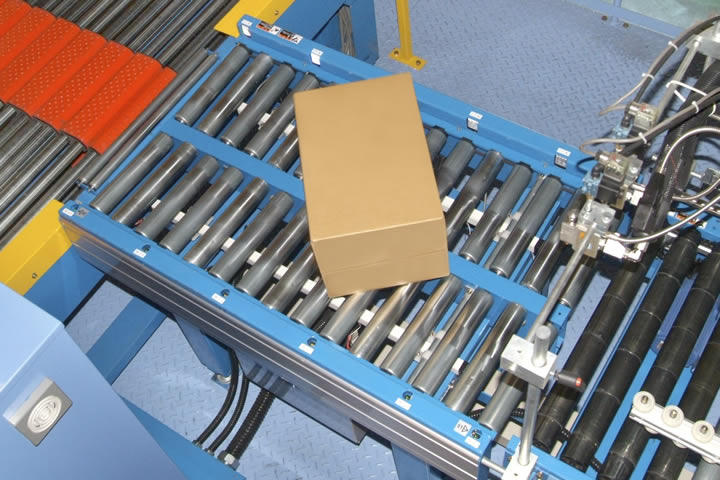

- ローラダイバータ
-
能力の目安 約500C/Hr
比較的安価で設置できる

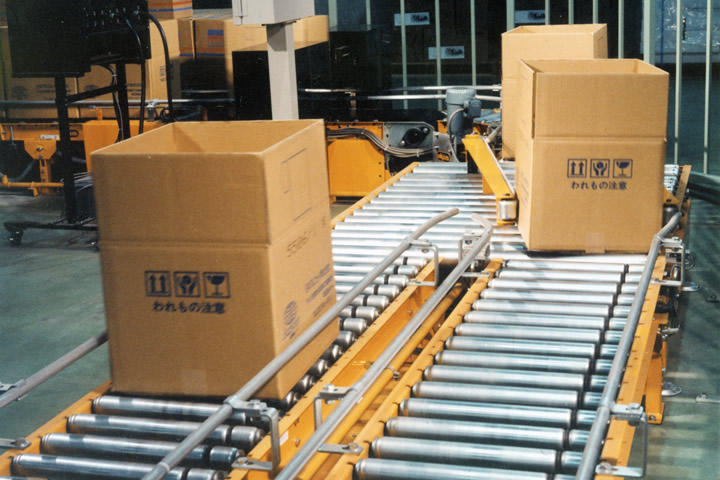

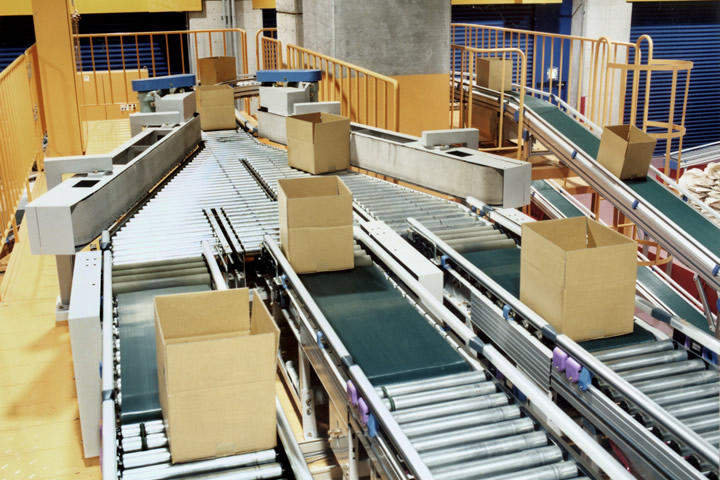

- マージコンベヤ
-
能力の目安 約7000C/Hr
ベルト、ローラ、スラット系がある
ベルト上ではケースピッチがずれない
幅寄せのサイドベルトが必要
- ポップアップ式分岐コンベヤ
-
能力の目安 約3000C/Hr
シンプル構造

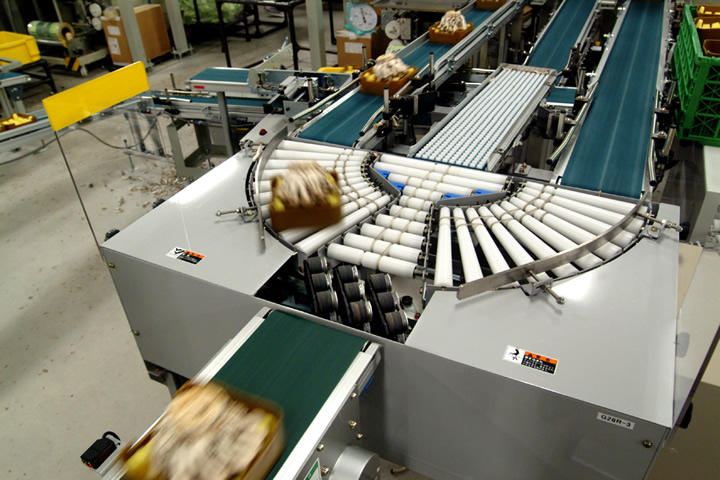

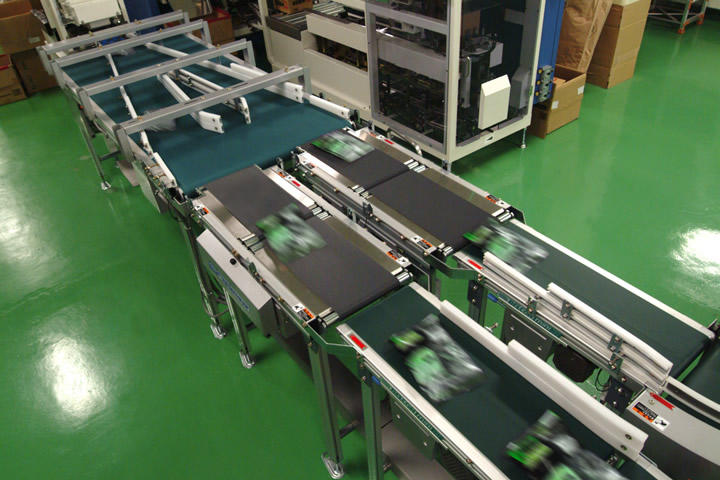

- マルチレーンダイバータ
-
能力の目安 約60C/min
400L×270W 長手搬送 速度40m/minの場合

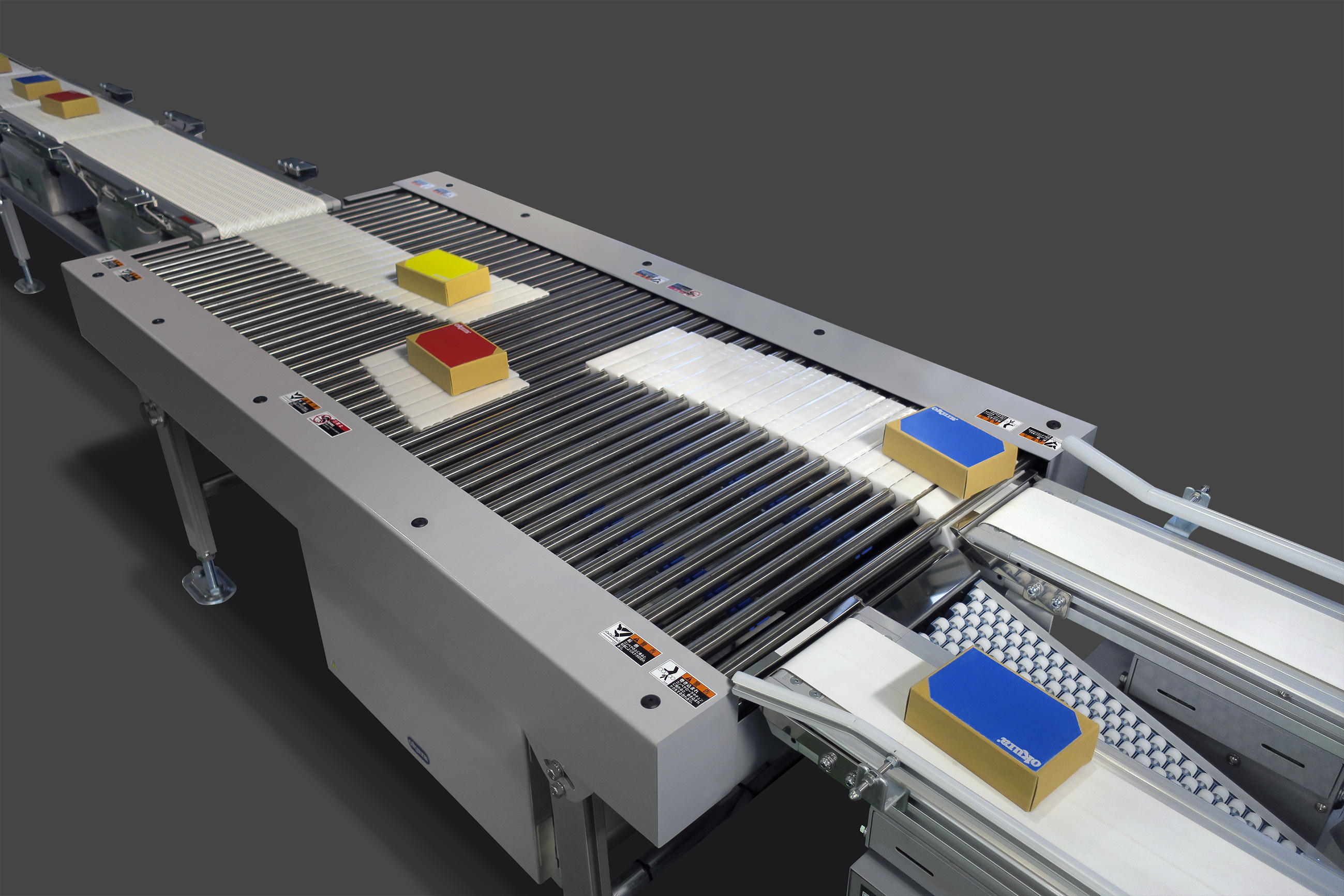

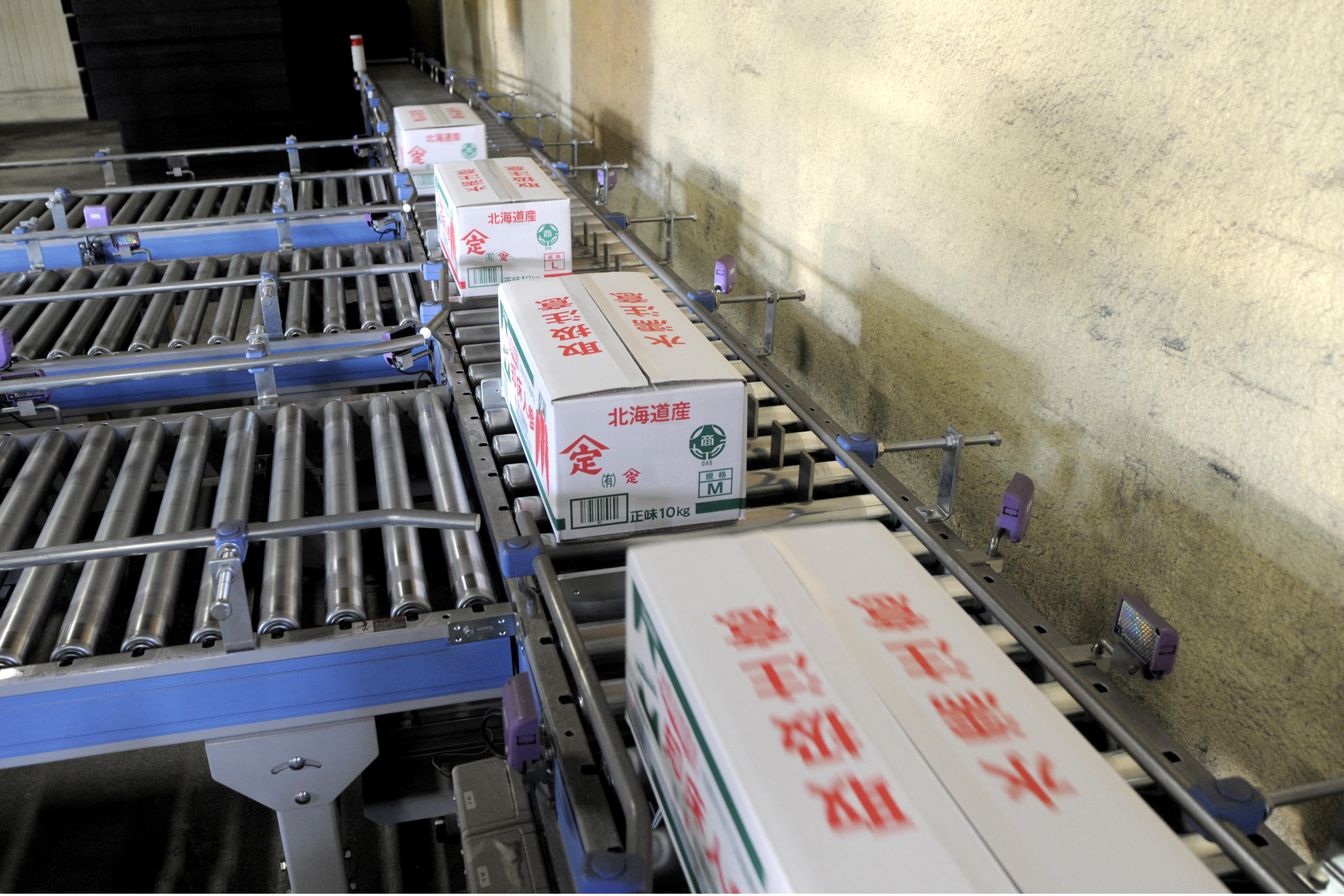

- 多列コロ式高速分岐装置
-
能力の目安 約4200C/Hr
ソフト仕分け
いろんな搬送物に対応
仕分け間口が多くとれる
- サイドベルト合流装置
-
ソフトな仕分け（写真は洋菓子）

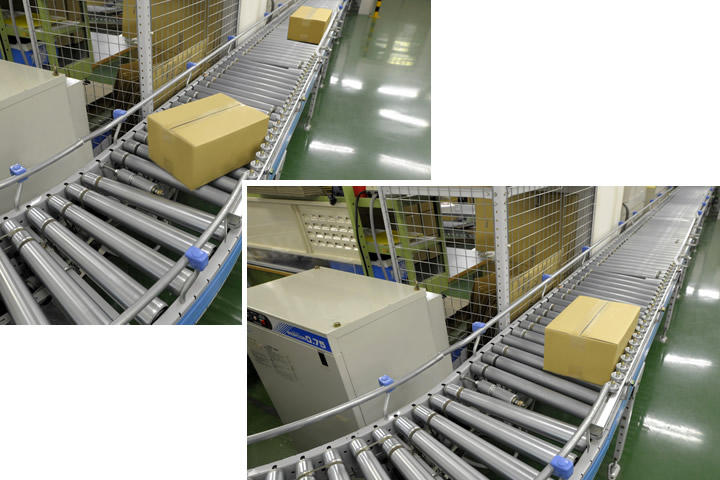

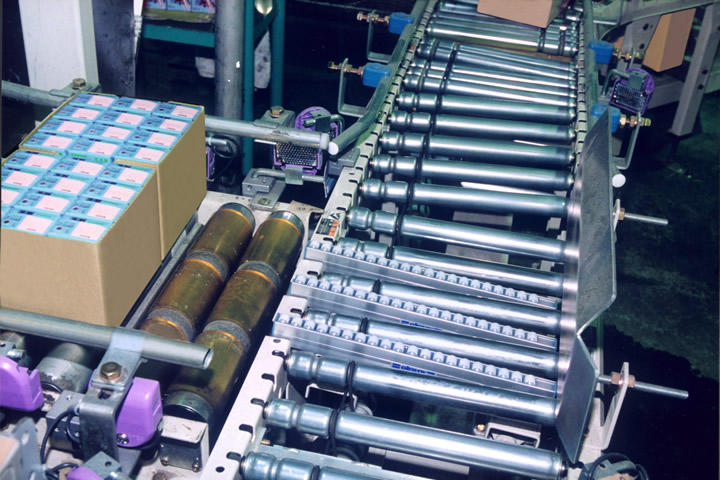

- ターンローラ（合流補助装置）
-
合流部に設置する補助装置
安価に設置できる
合流方向に注意を要する

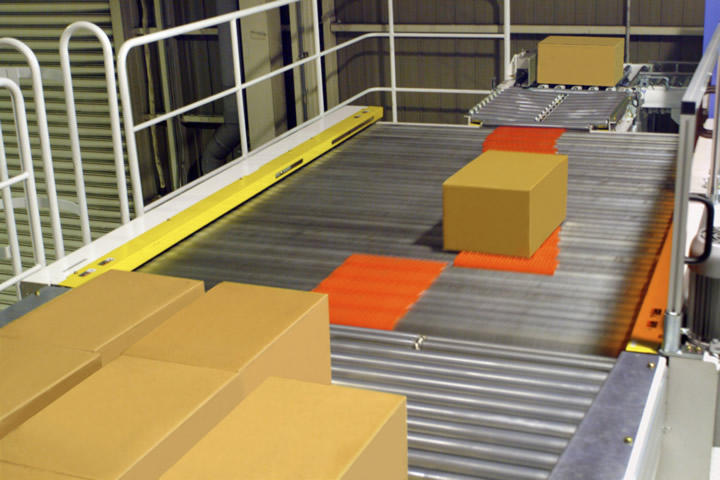

- グリッドターン装置
-
重量物でも確実に90度方向転換できます
- 90°ターン装置
-
搬送物のコーナにターンローラを当て、90度方向転換させます
安価に設置できる

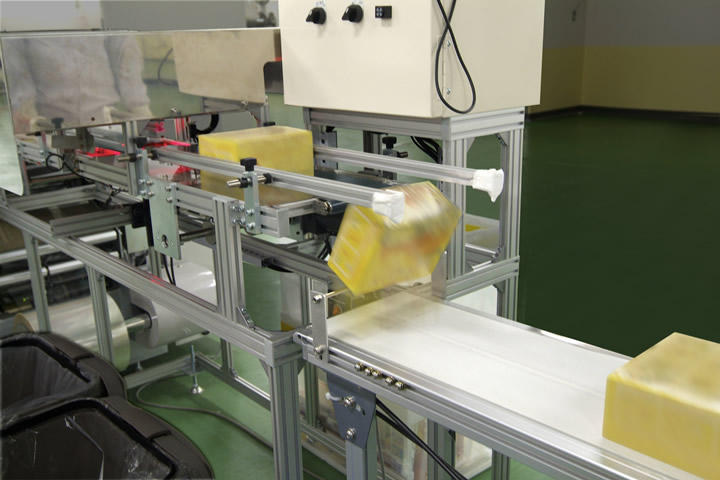

- エアープッシャ反転装置
-
搬送物を90度転倒させます
- ドラム式反転装置
-
搬送物を天地180度反転させます

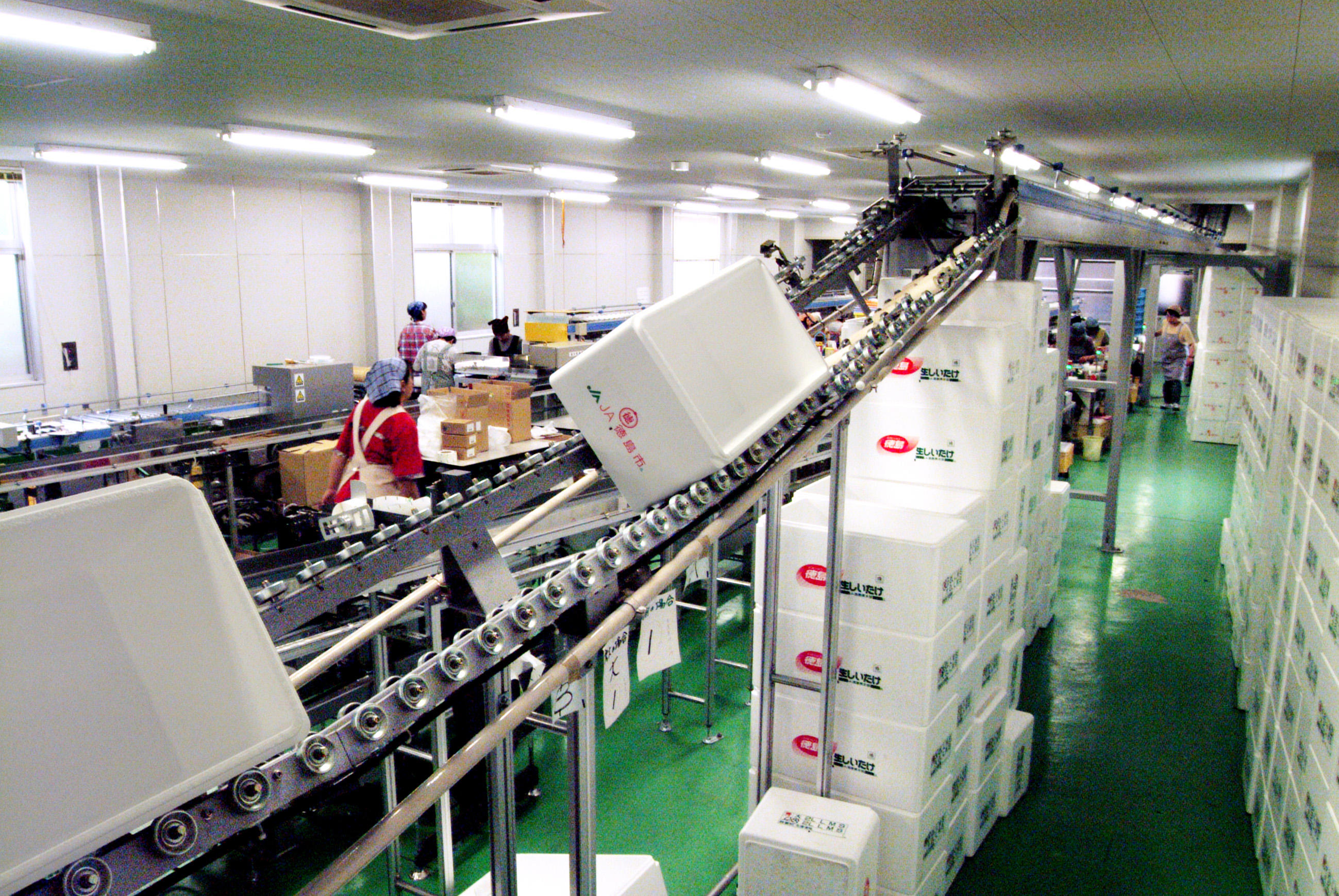

- グラビティ反転装置
（小箱） -
簡単、安価
搬送物の中味がワレモノなど衝撃に弱いものには不適

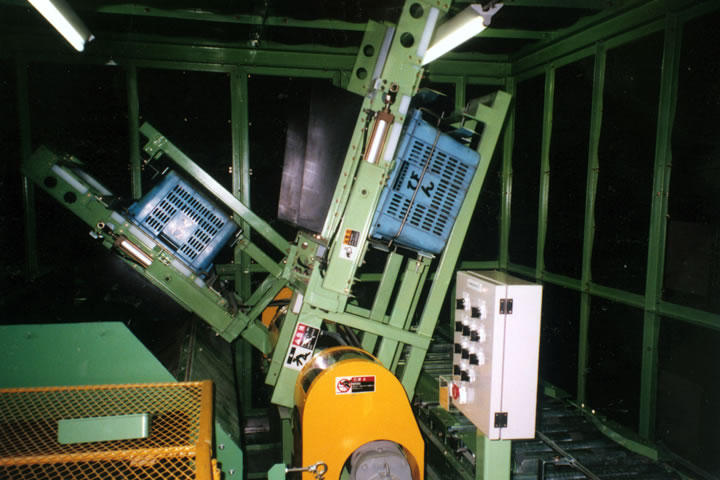

- 反転排出装置
（リサイクルセンター） -
回収されたビンは、反転装置で破砕機へ投入されます

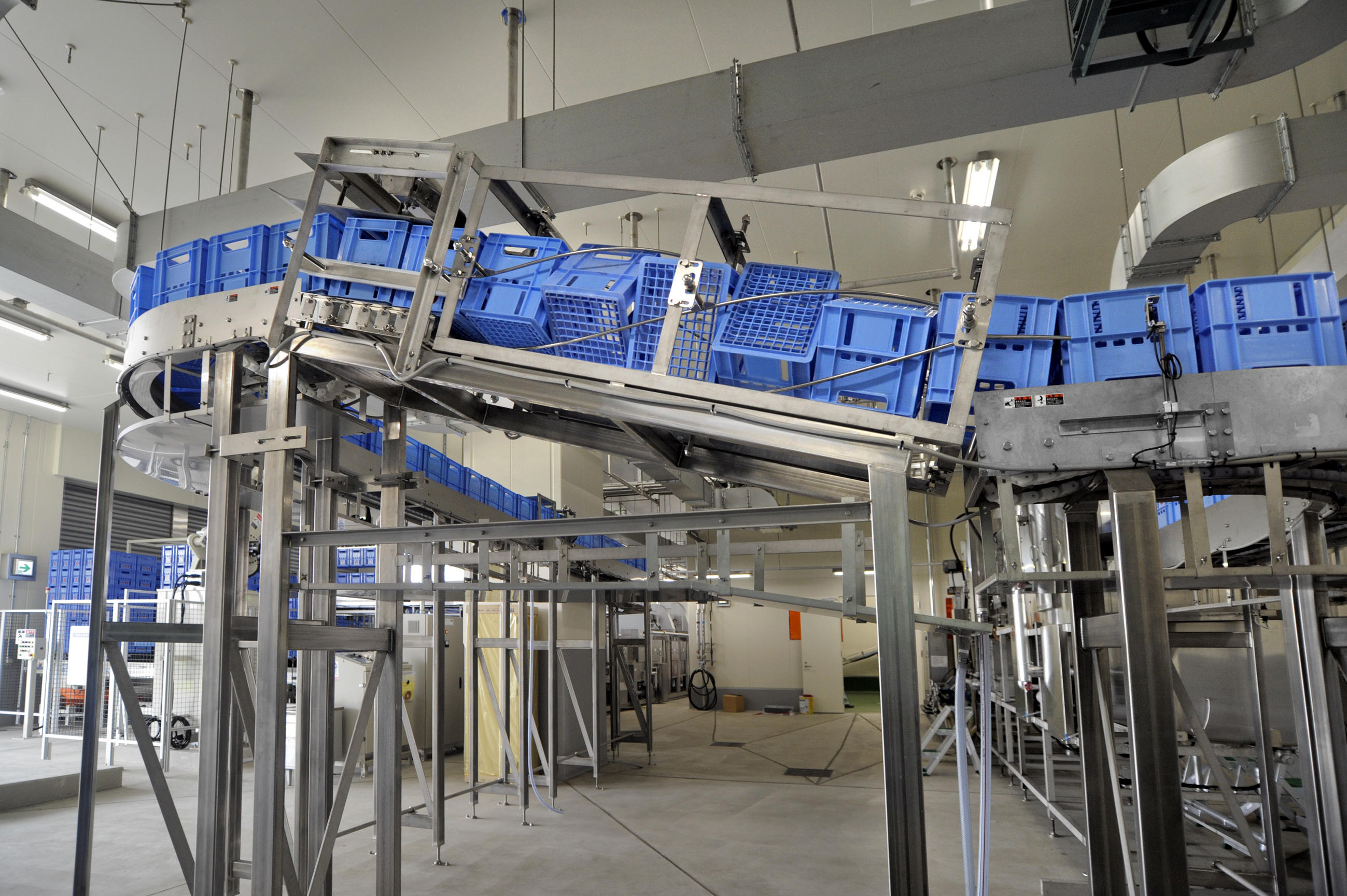

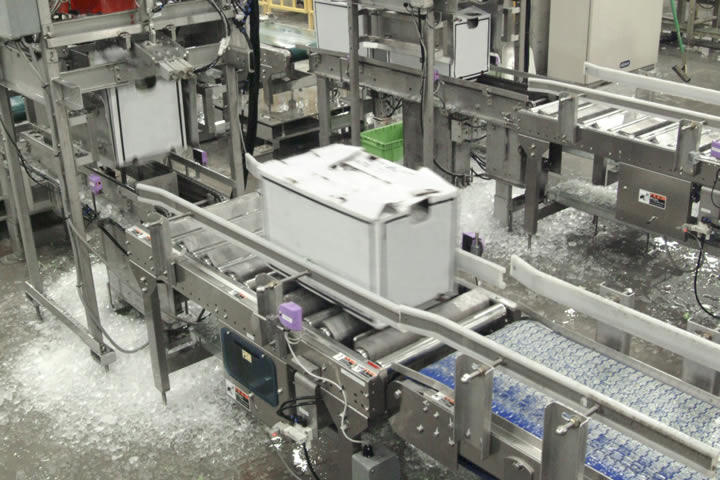

- グラビティ反転装置
（プラコン） -
洗浄工程前に設置した反転装置
グラビティ傾斜を活用して天地を反転させ洗浄工程へ送り込みます

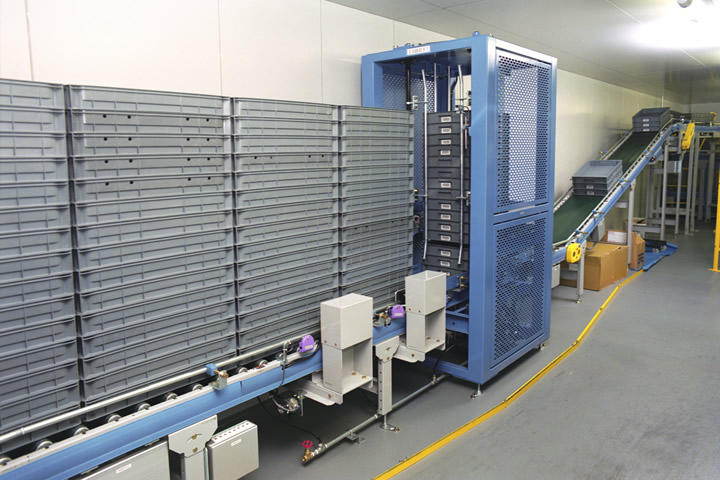

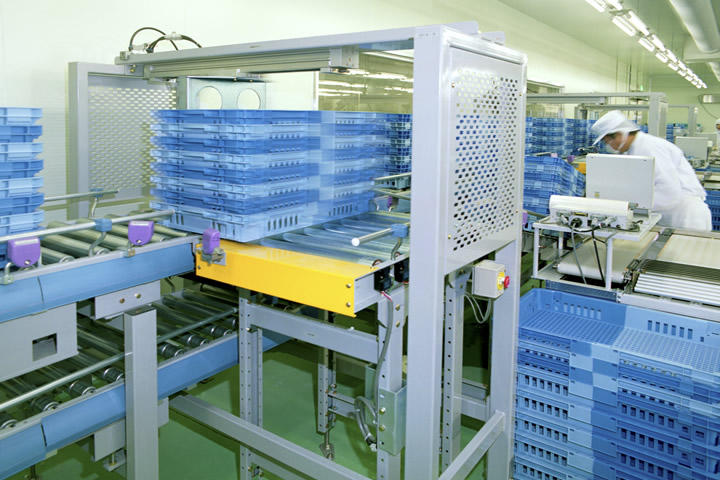

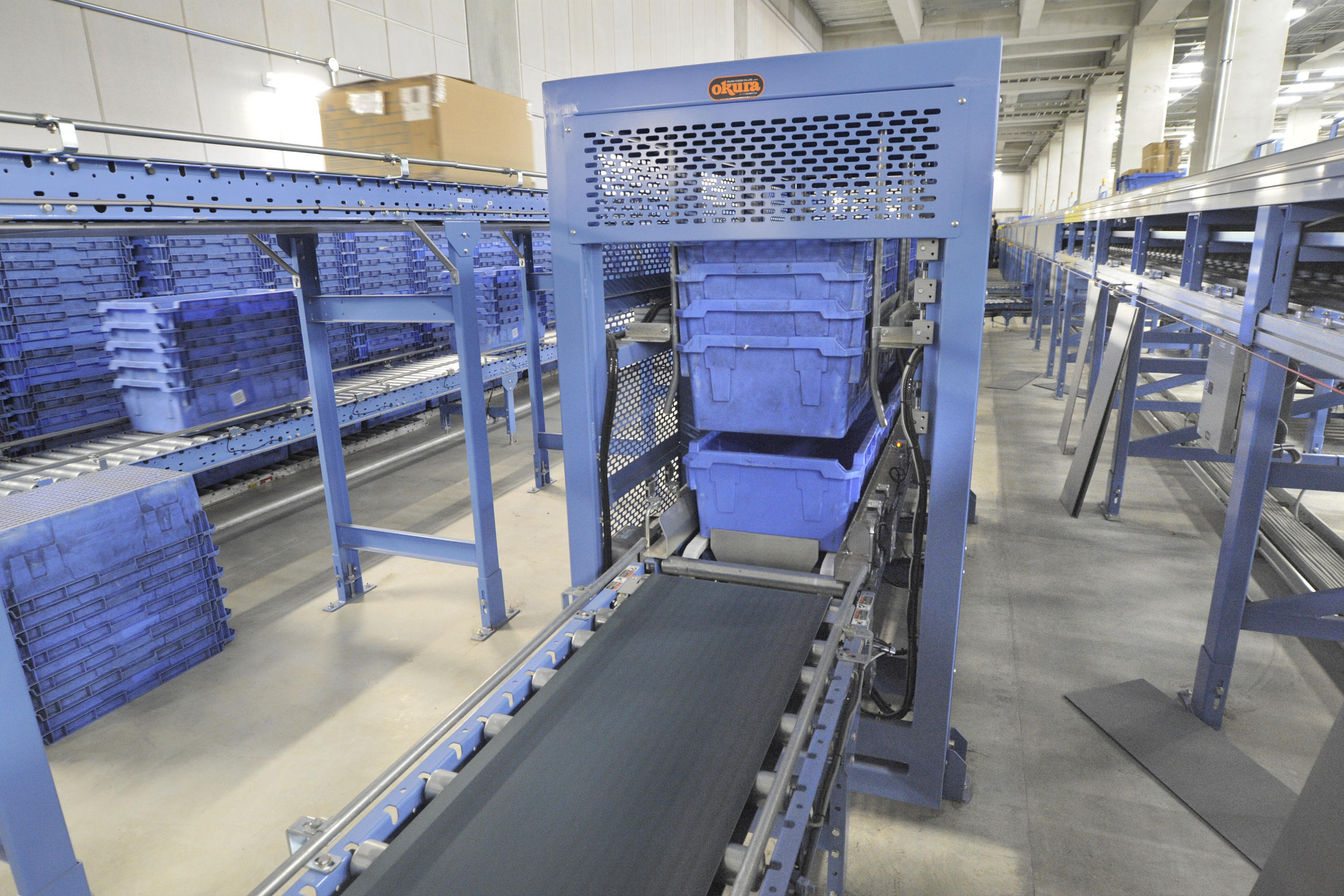

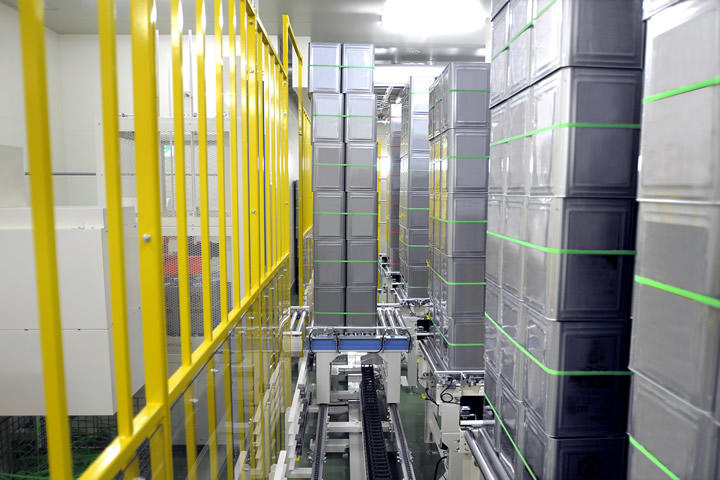

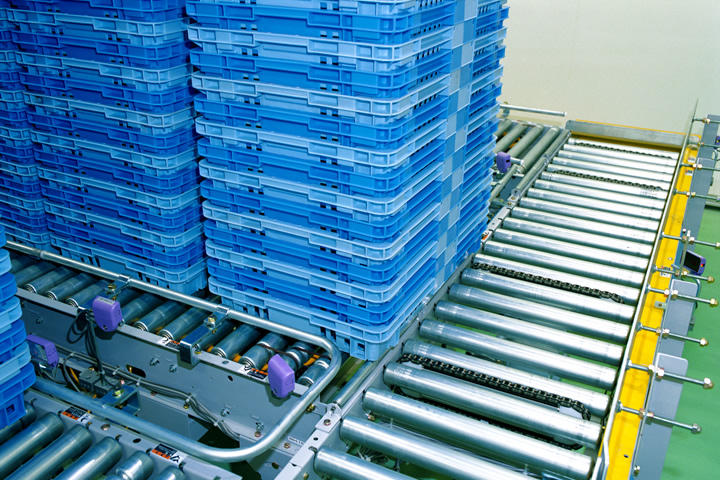

- 段積み装置（番重）
-
コンテナを所定の数だけ段積みする装置です

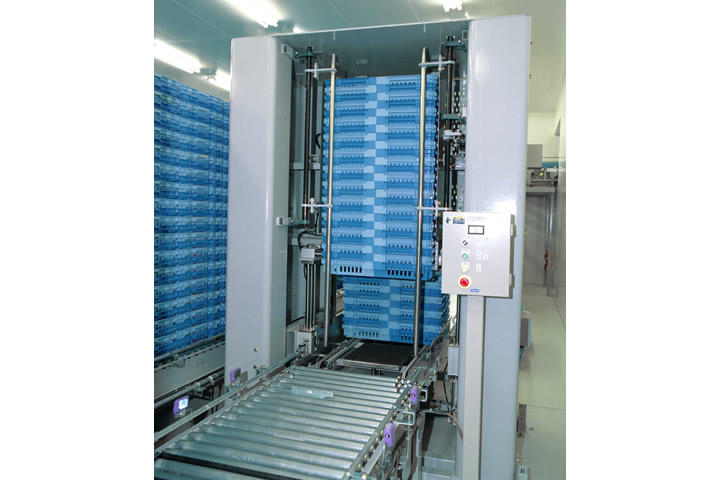

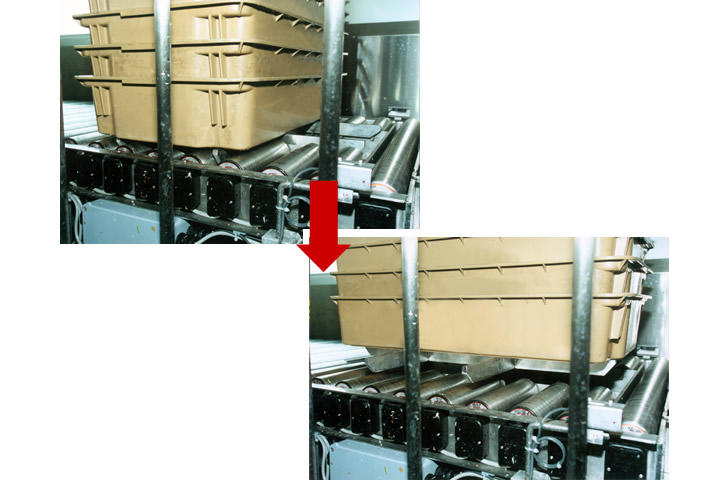

- 段バラシ装置（番重）
-
コンテナを所定の数だけ段バラシする装置です

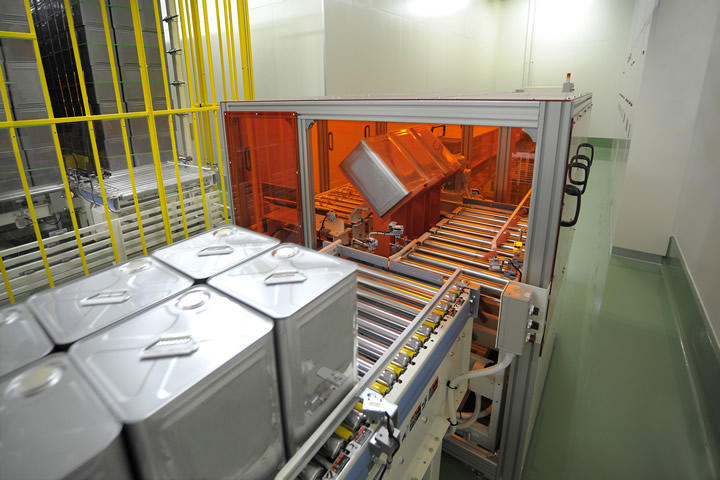

- 段バラシ装置（缶）
-
段積みされた缶を、1段ずつ段バラシする装置です

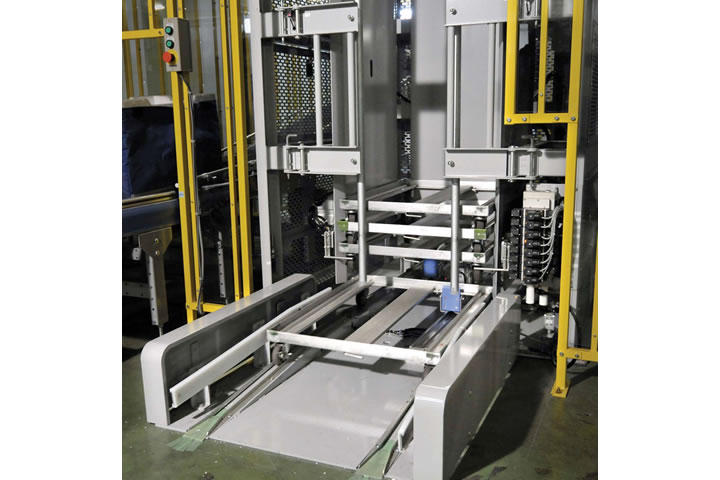

- 段積み・段バラシ装置
（ドーリー台車用） -
ドーリー台車を自動的に段積み、段バラシする装置です
- 段積み装置（プラコン）
-
コンテナを5段積みする装置です

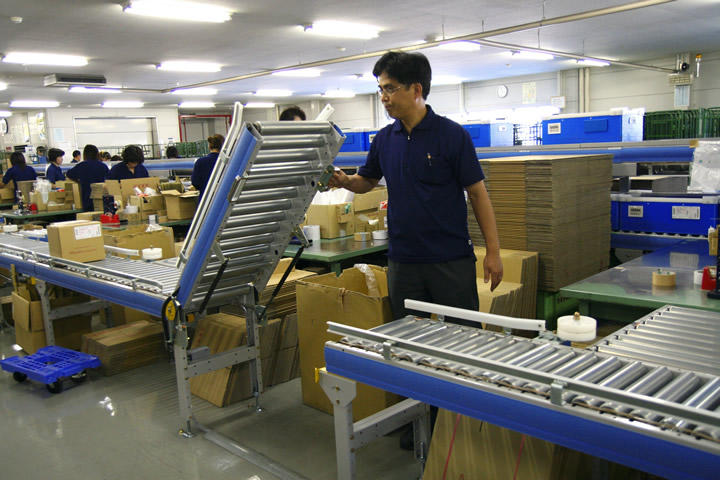

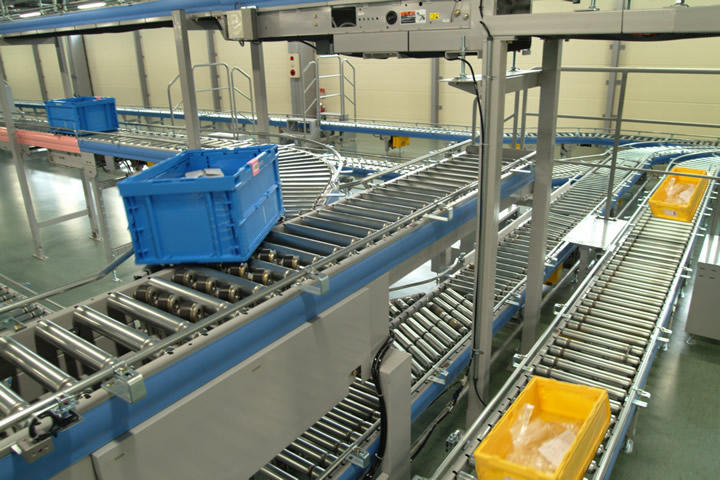

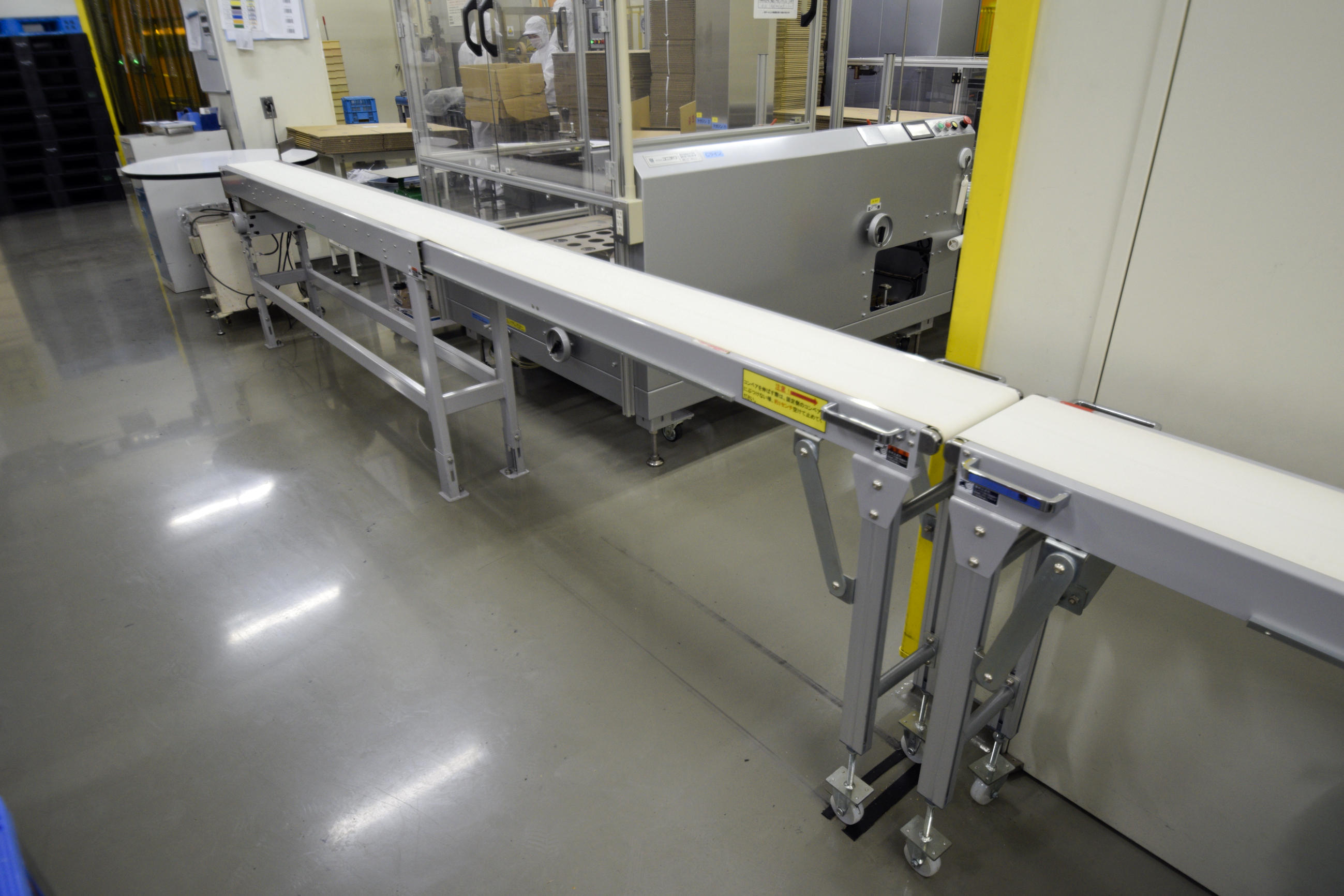

- はね上げ装置
-
ラインドライブタイプで使用する通路装置です

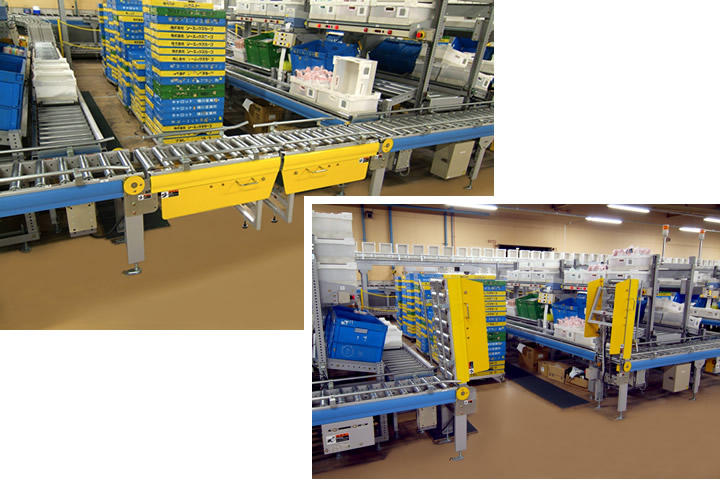

- はね上げ装置（ダブル）
-
台車やハンドリフトが通れるように両側からはね上げることができます
- はね上げ装置（ベルコンミニ）
-
ベルコンミニを活用した「はね上げ装置」です

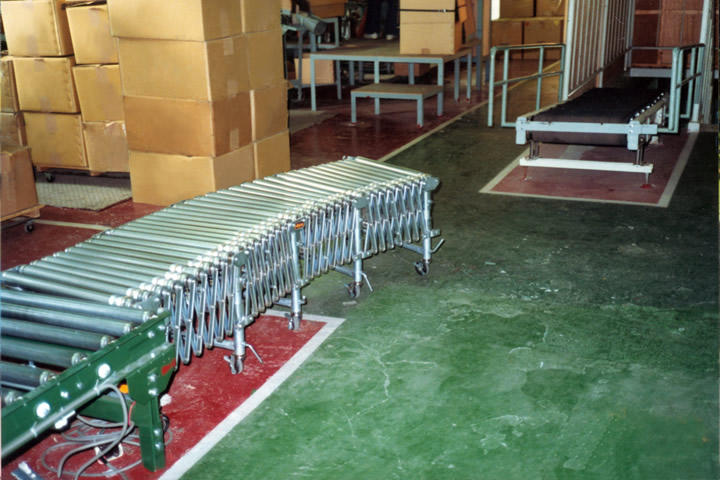

- 伸縮コンベヤ
-
通路を使用するときは、コンベヤを縮めます
- フリーカーブコンベヤ
-
伸縮、カーブが自在なフリーカーブコンベヤは、通路対策やシャッター対策として最適

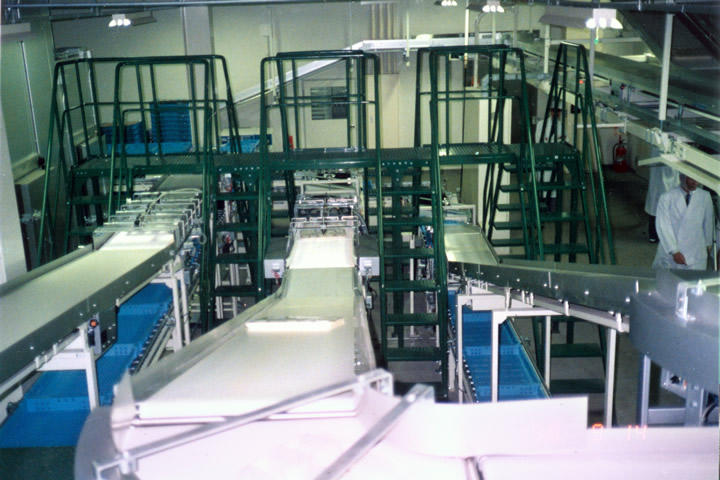

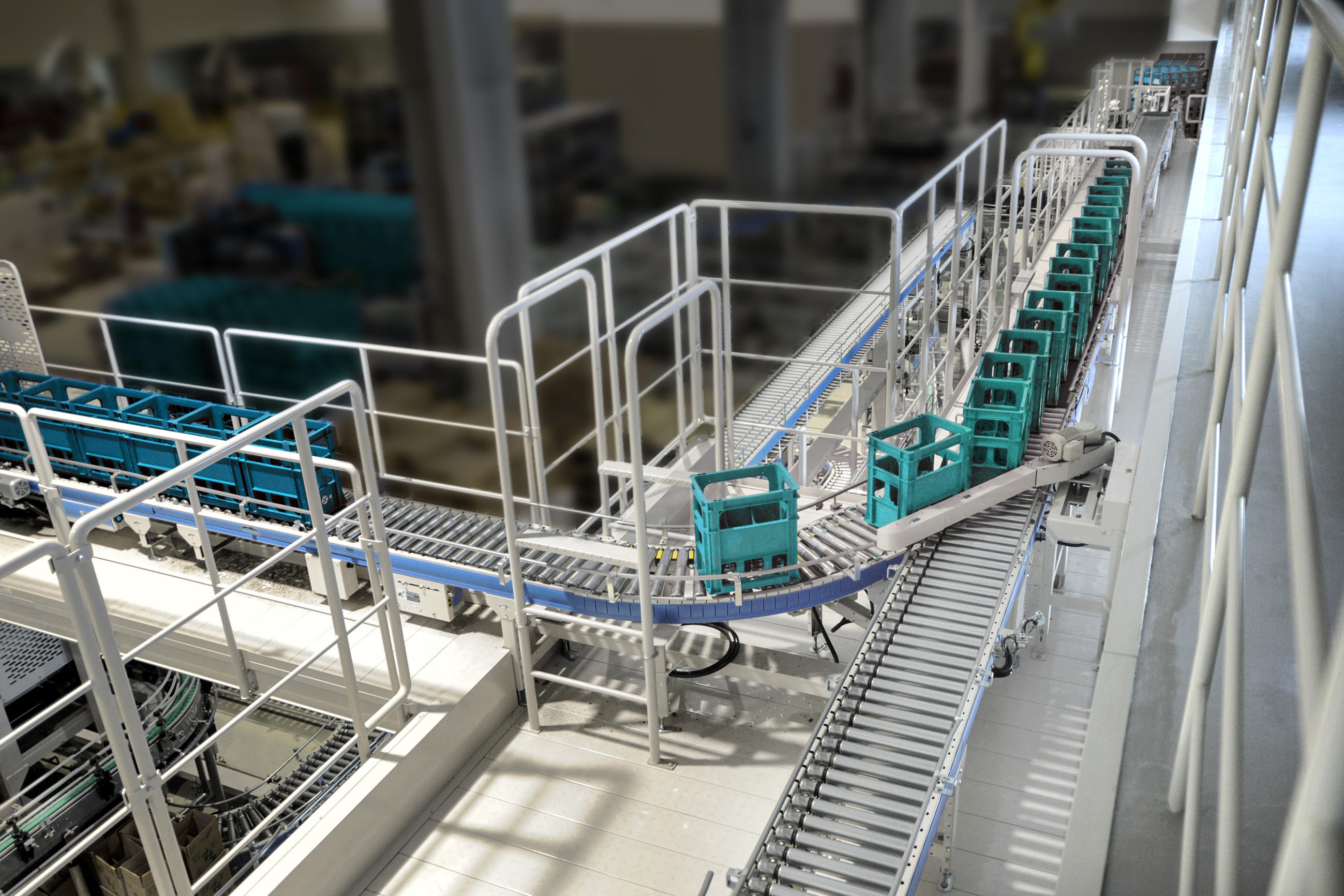

- オーバーブリッジ
-
コンベヤをまたぐ形で階段を設置します

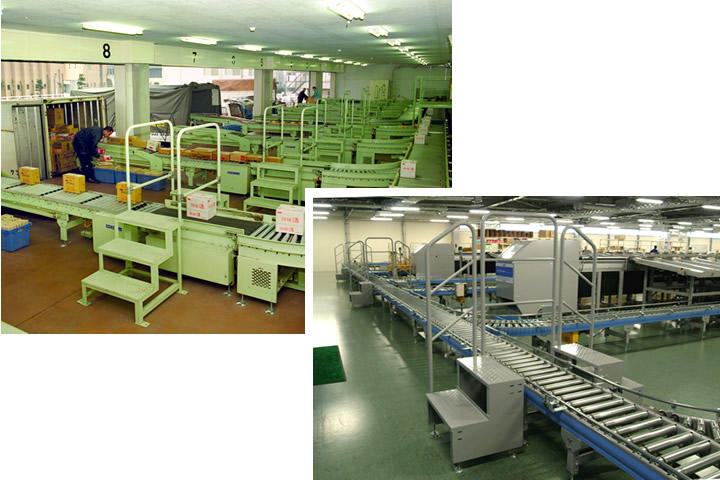

- ステップ
-
コンベヤのフレームサイドに設置する簡易踏み台です

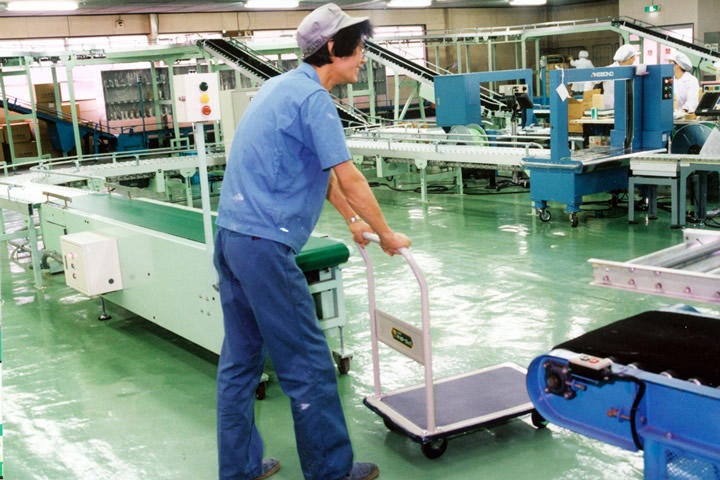

- ベルコンミニ通路装置
-
ベルコンミニを活用した通路装置 コンベヤが伸縮することで通路を確保します

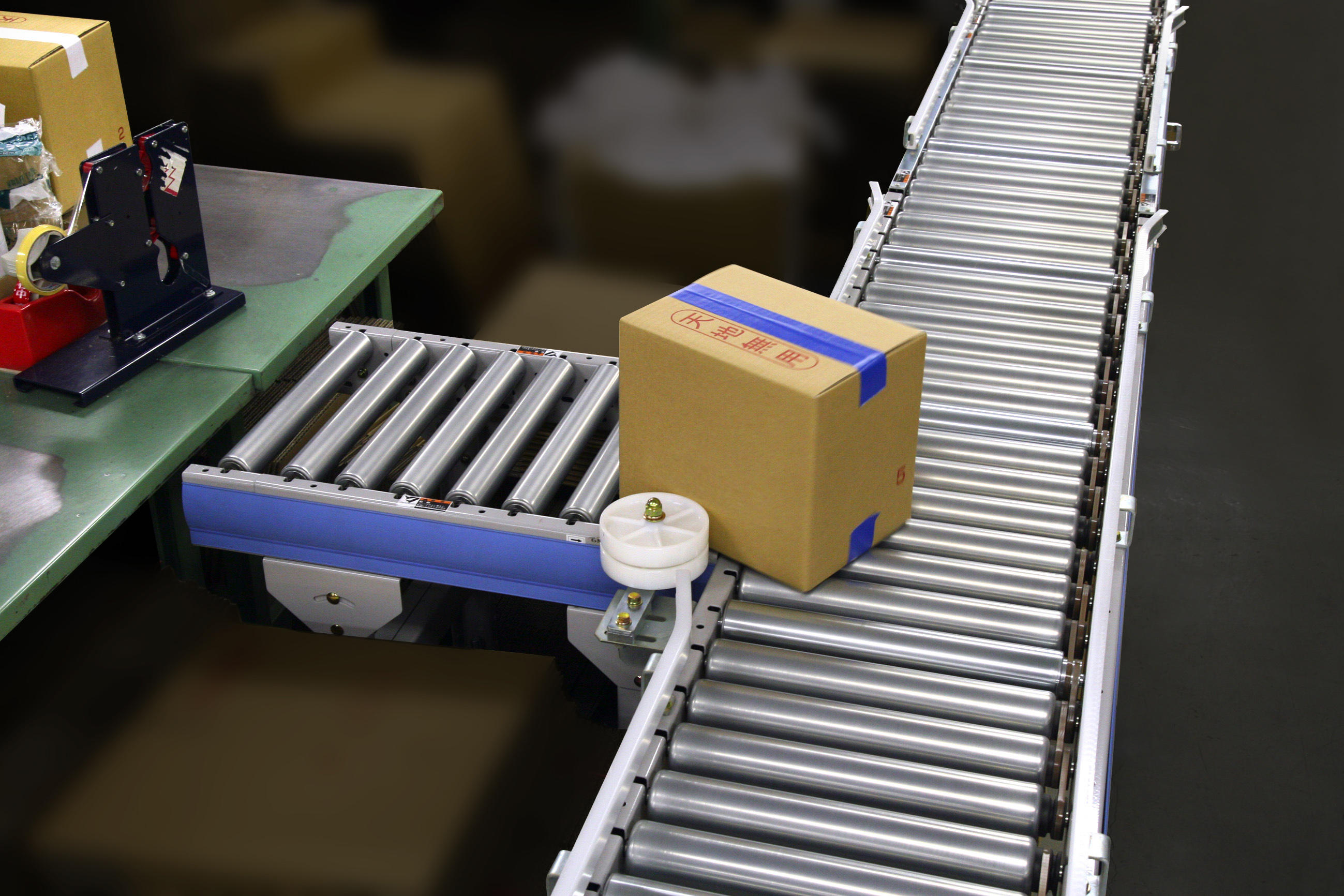

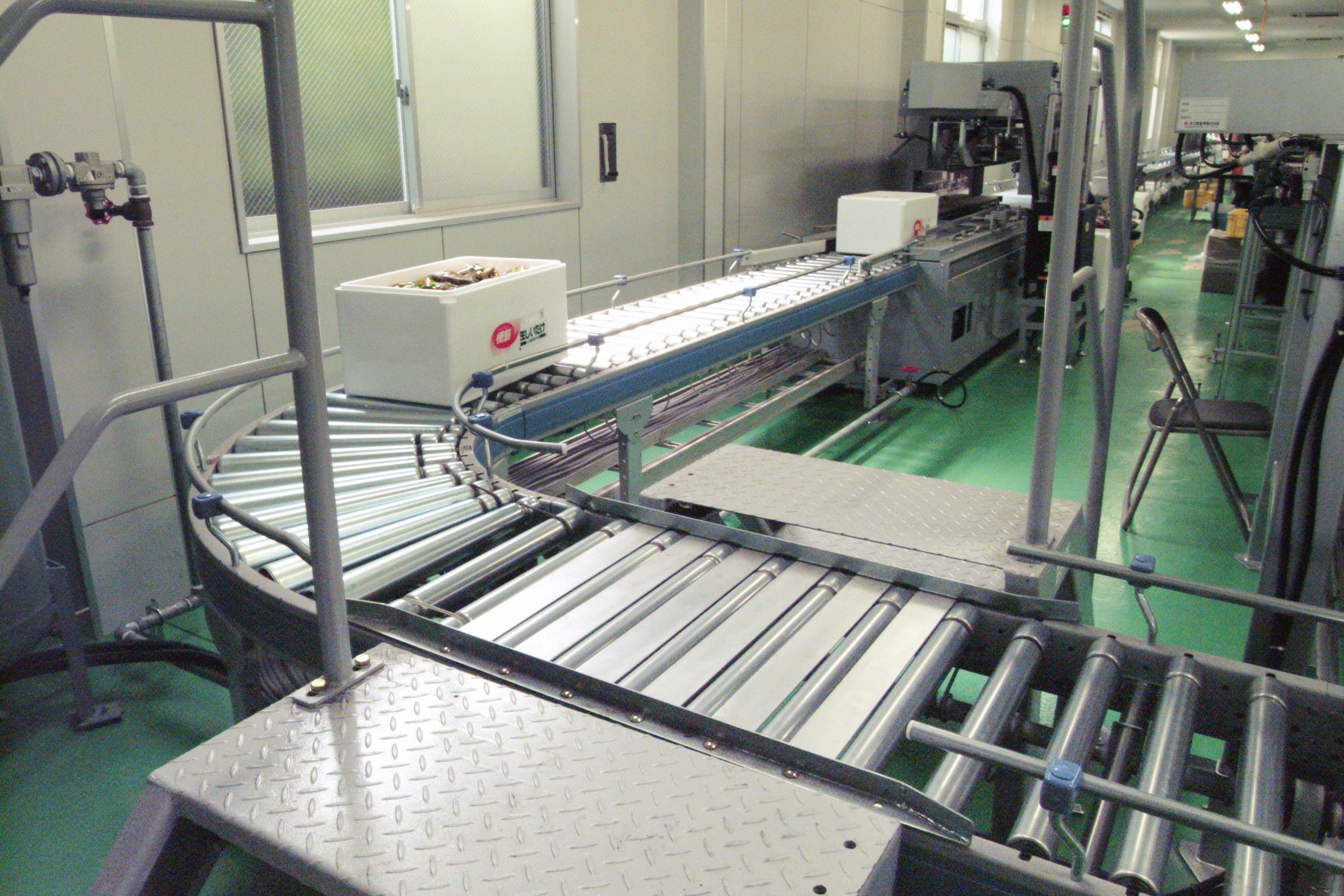

- スキマプレート通路補助装置
-
ローラ間のスキマをプレートでふさぐことで転倒を防止します。
- モータローラ方式
-
コンベヤ先端に高速のモータローラをセットすることで、搬送物を切り離します
- 短機長コンベヤ方式
-
短機長コンベヤの速度を上流コンベヤより高速にすることで、搬送物を切り離します

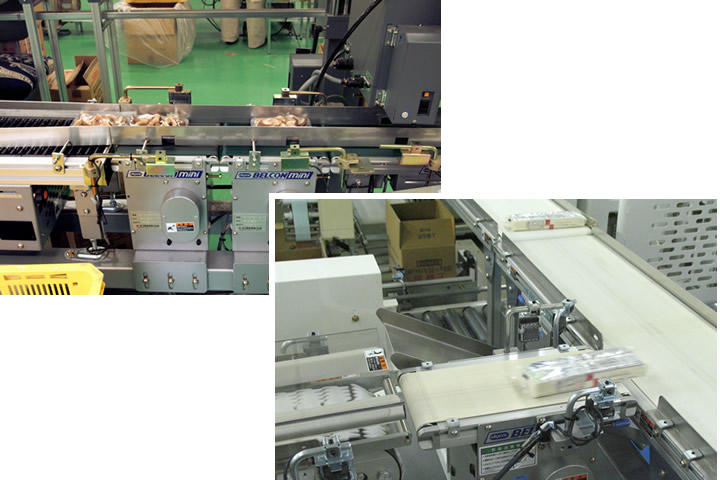

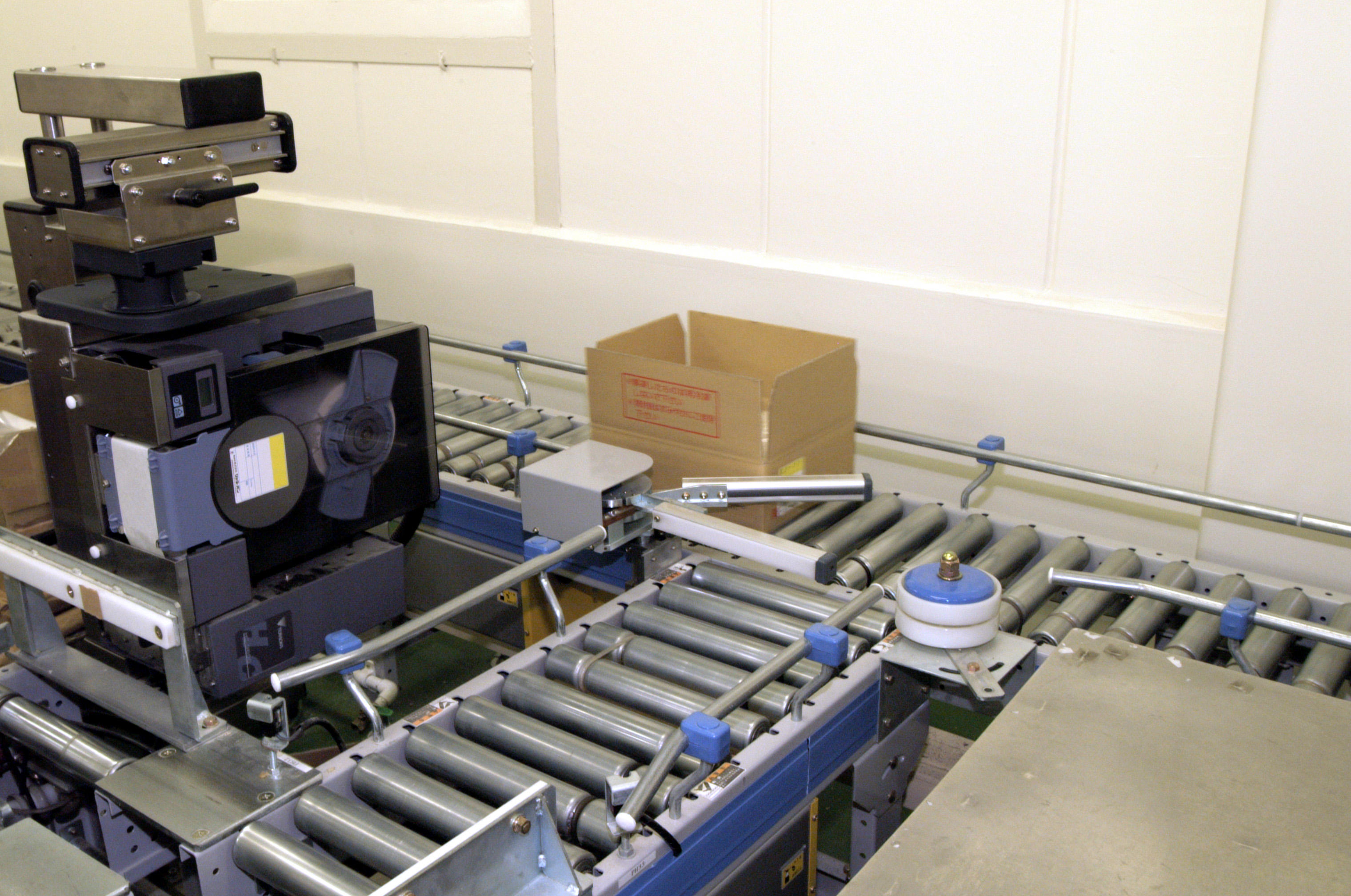

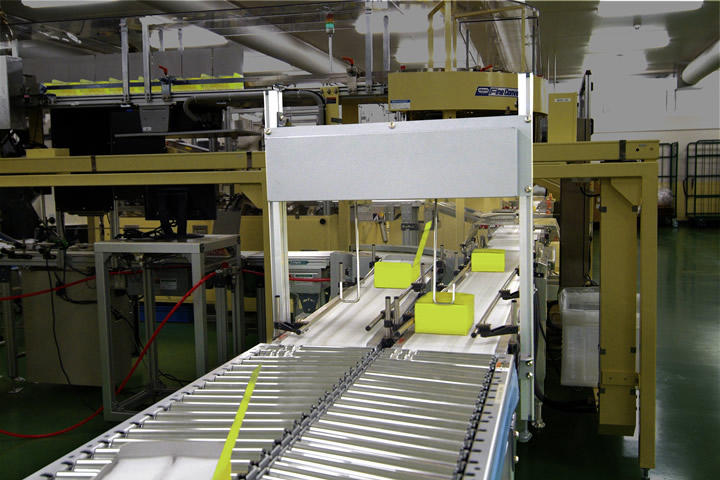

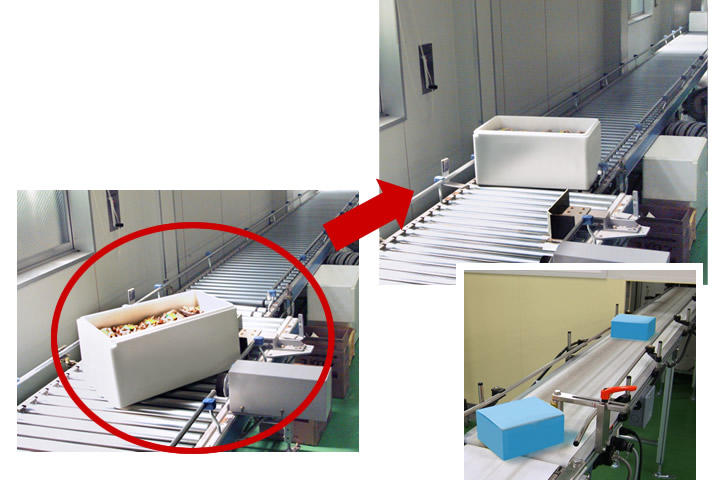

- 幅寄せ装置
-
印字機やバーコードリーダーなどの上流に設置し、コンベヤ上の決められた位置まで幅寄せします
- スキュードコンベヤ
（幅寄せコンベヤ） -
キャリヤローラを斜めにセットすることで、搬送物を片側に寄せます
- 振動コンベヤ（ケース用）
-
ケース底面を振動させて、内容物を平らにします

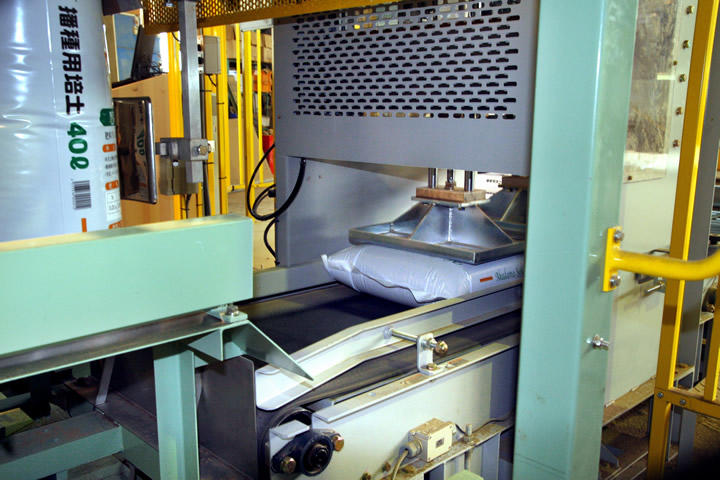

- 振動コンベヤ（袋用）
-
袋の上下を振動させて、内容物を平らにします
ロボットパレタイザの上流部に設置します

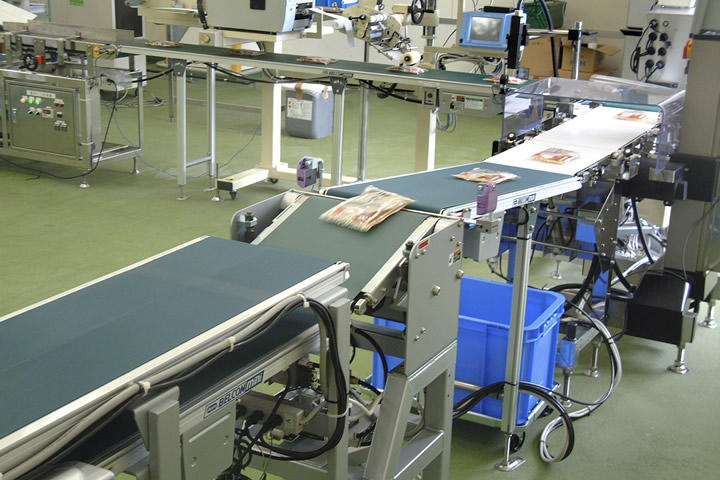

- リジェクトコンベヤ
（ダンパタイプ） -
能力の目安 約3600個／Hr
コンベヤがダンパしてNG品を払い出します
上下分岐装置としても威力を発揮
- リジェクトコンベヤ
（伸縮タイプ） -
能力の目安 3600／Hr
伸縮タイプの払い出しコンベヤ

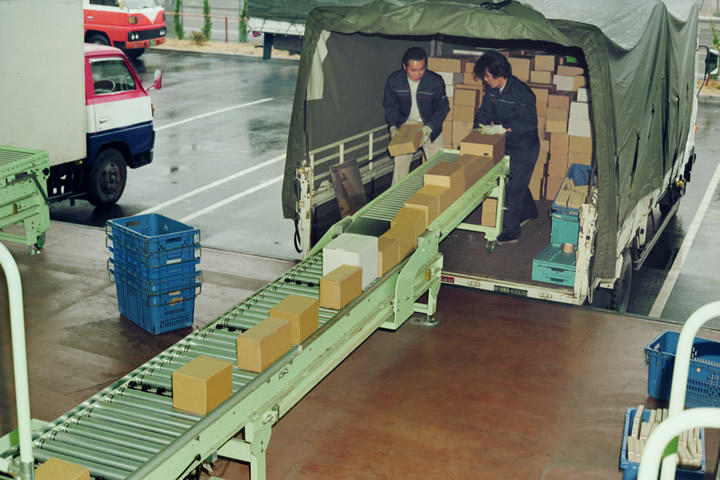

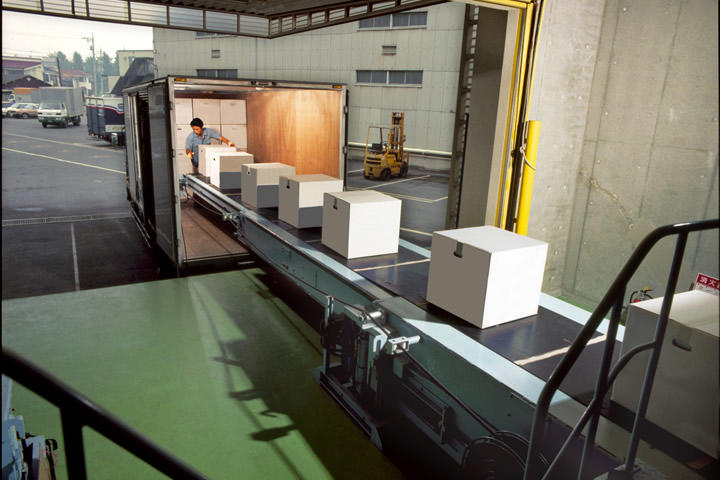

- 多段式伸縮コンベヤ
-
トラックの荷台までコンベヤを伸縮させて使用します。
- 多段式伸縮コンベヤ
（フリーローラ） -
トラックの荷台でフリーローラを伸ばして使用します。

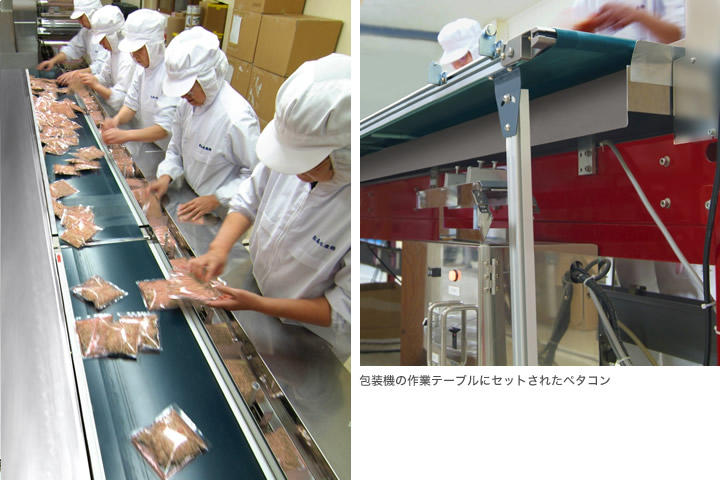

- 直置きコンベヤ（ペタコン）
-
コンベヤ下面に駆動部などの突起物のない超薄型ベルコン
装置機械のセットコンベヤに最適

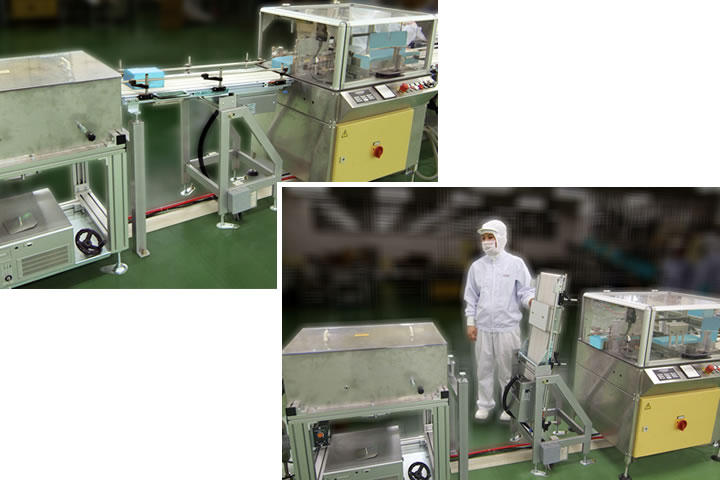

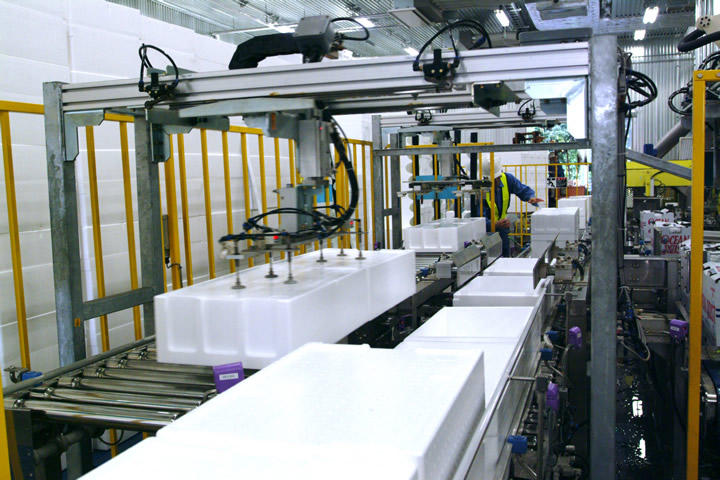

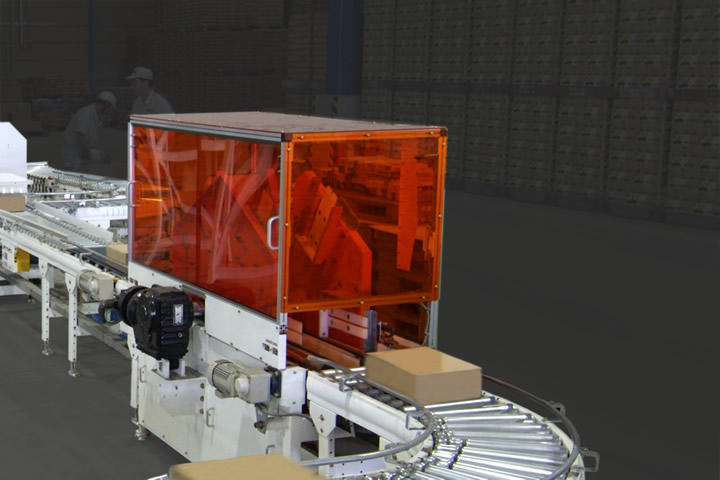

- シッパーフタ装着装置
-
シッパーのフタを自動で掴み、箱にフタをします

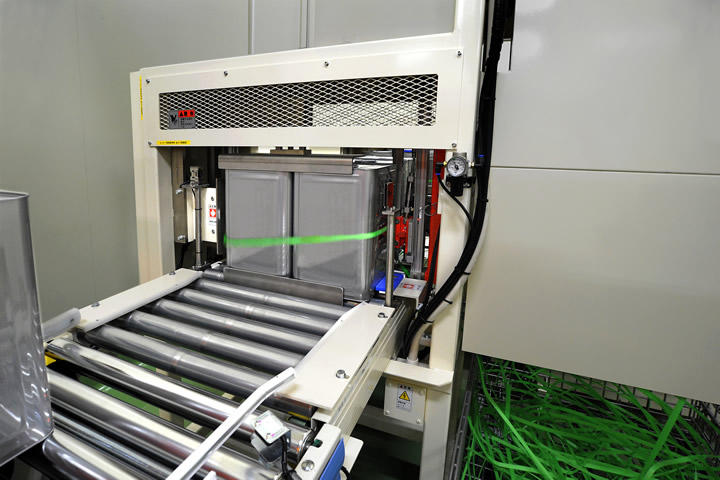

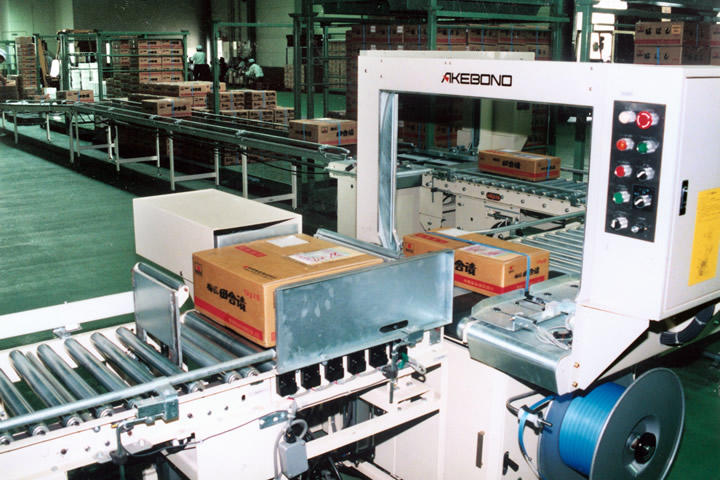

- PPバンドカッター
-
PPバンドを自動で切断し、ゴミも回収します

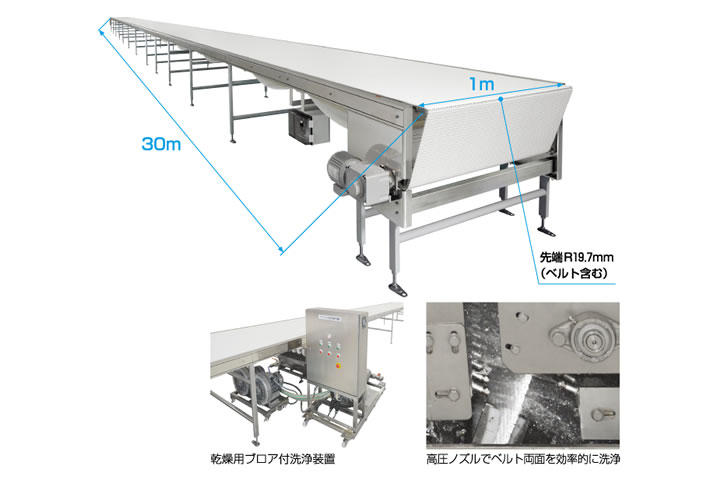

- 超長機長プラスチックベルコン
-
機長30m､機幅1mの特別仕様
搬送物のわずかな列乱れが許されない工程に最適
専用の自動洗浄装置で汚れをキレイに清掃可能

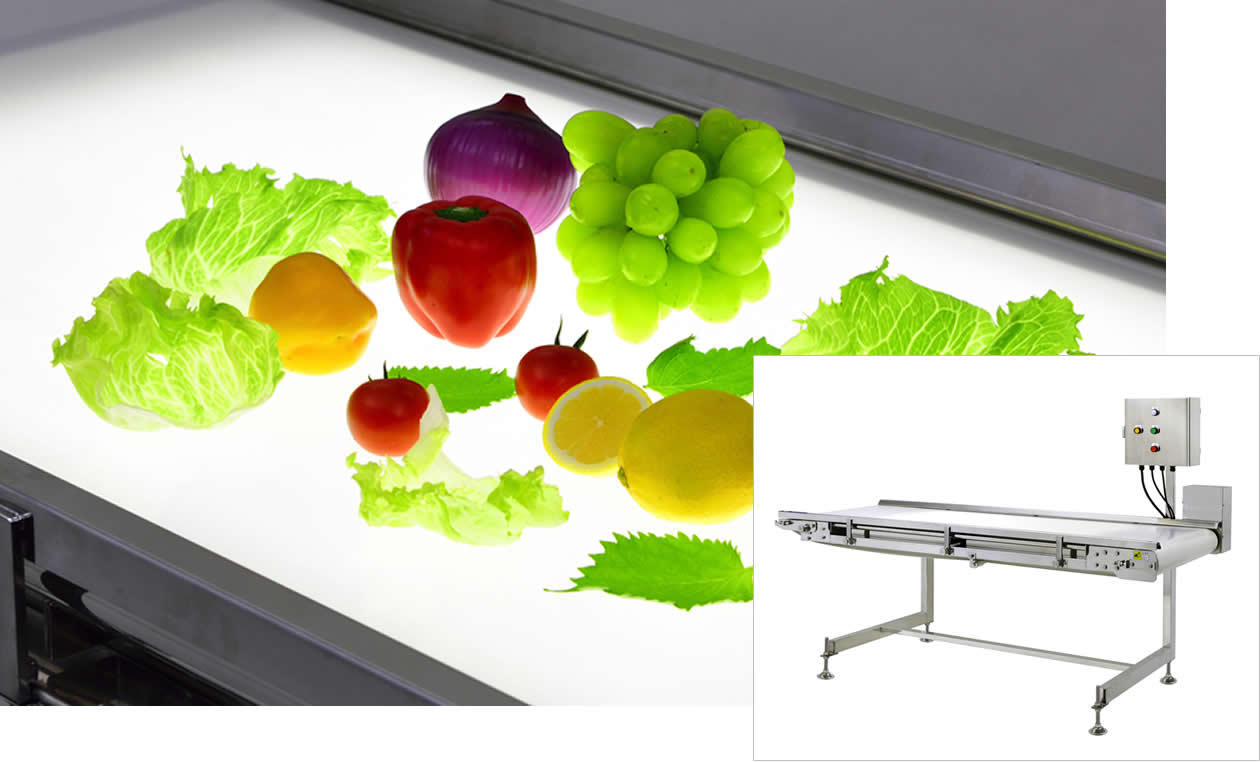

- 食品検査用コンベヤ
-
バックライトで異物や毛髪をチェックするSUS製検査コンベヤ
IP65防水モータを標準装備

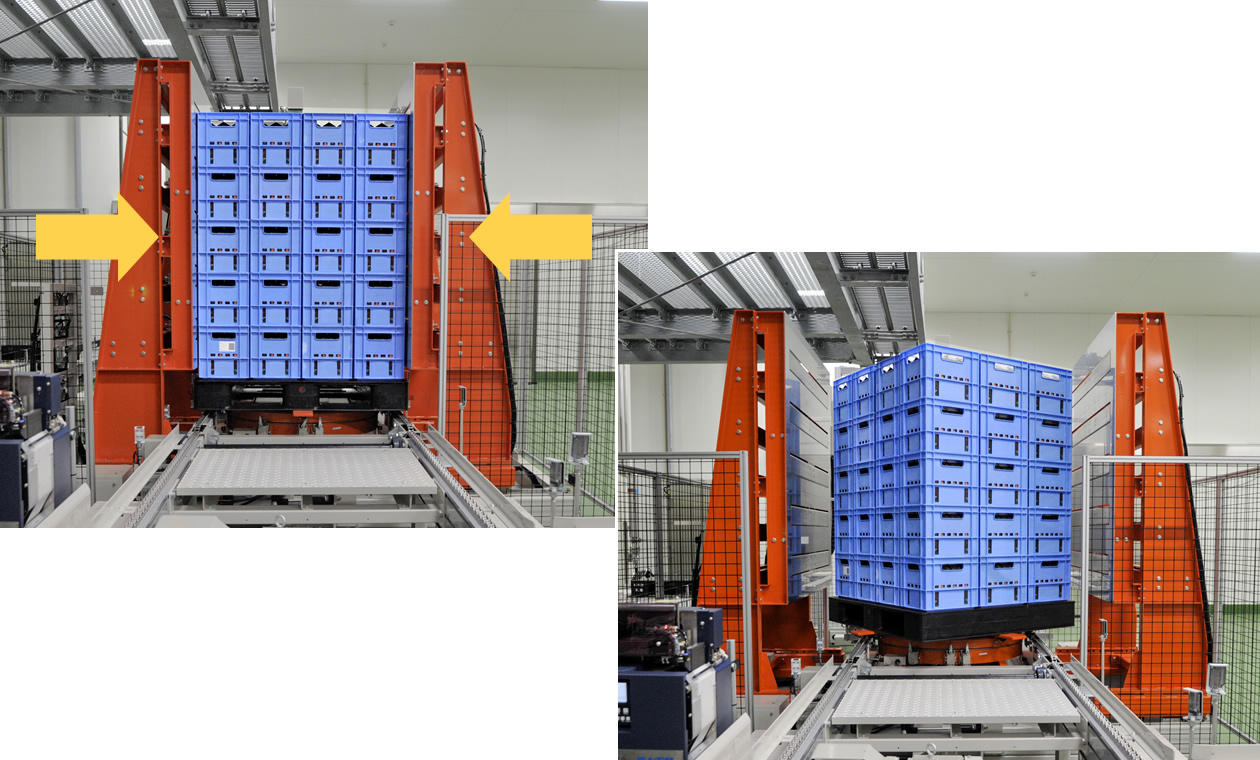

- 荷姿矯正装置
-
2面を押さえ、回転後残りの2面を押さえてクレート（底面にインローと呼ぶ出っ張りがある）のはめ込みを確実にする
- シュート（バー仕様）
-
化粧箱のフタ供給に活用。2本のバーで滑らせ駆動コンベヤに供給する
- シュート
（コロコンキャリヤー仕様） -
コロコンキャリヤーを活用した発泡スチロール供給用シュート。空箱供給などに活用される

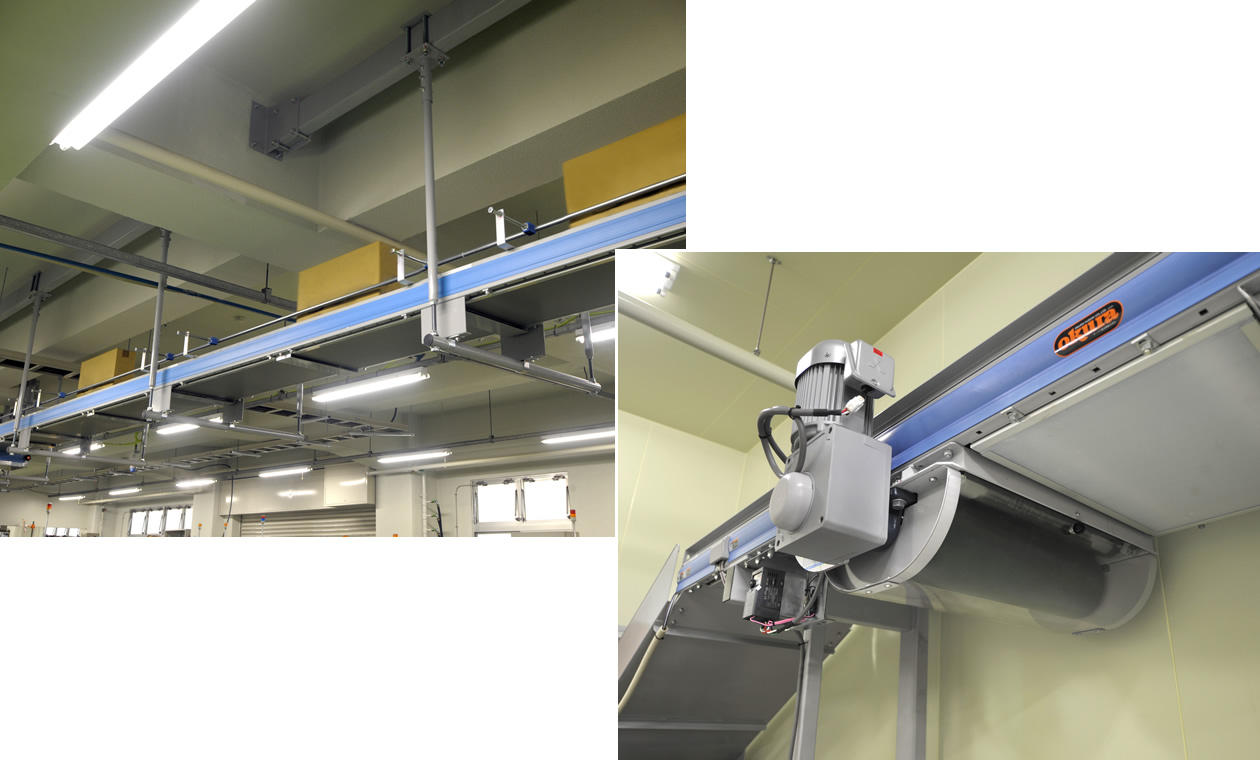

- ゴミ受けカバー
-
天井吊り時などでコンベヤ下面にセットするゴミ受けカバー。モータ部は、透明アクリルカバーでメンテにも配慮

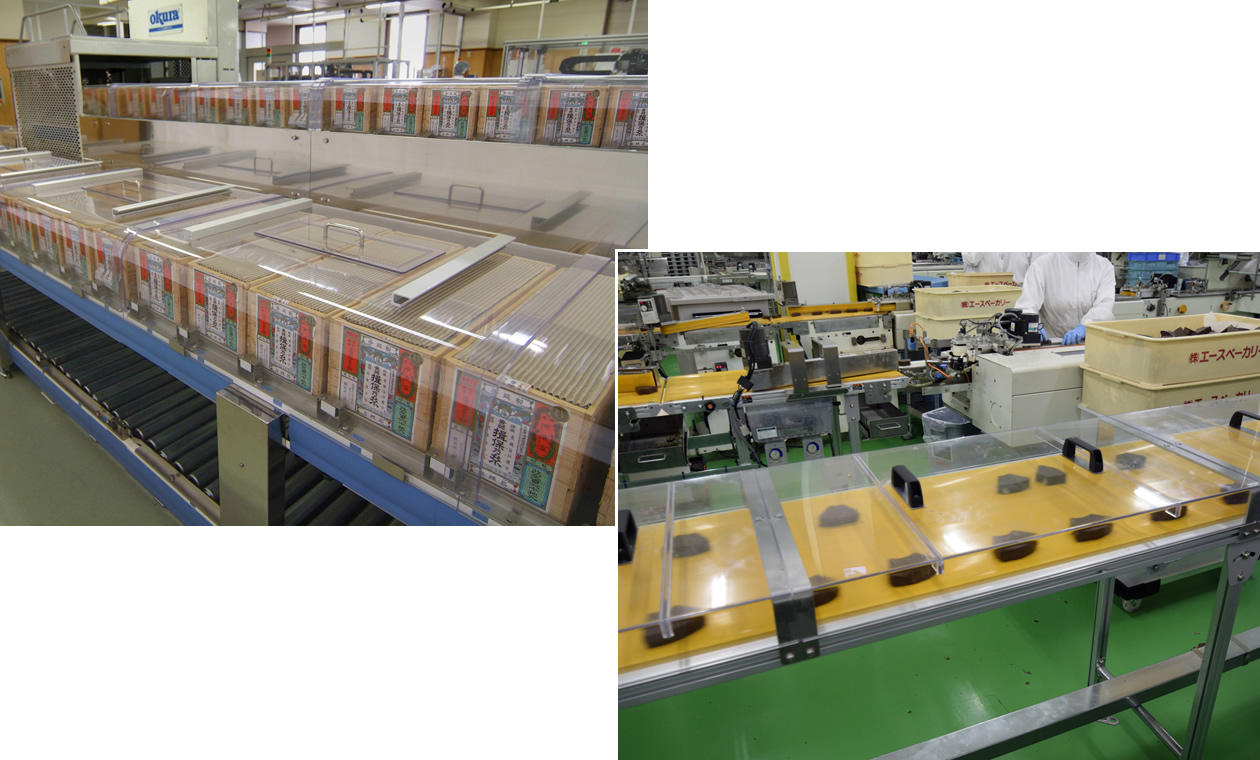

- コンベヤカバー
-
コンベヤ上の商品をホコリなどから保護する透明樹脂カバー
