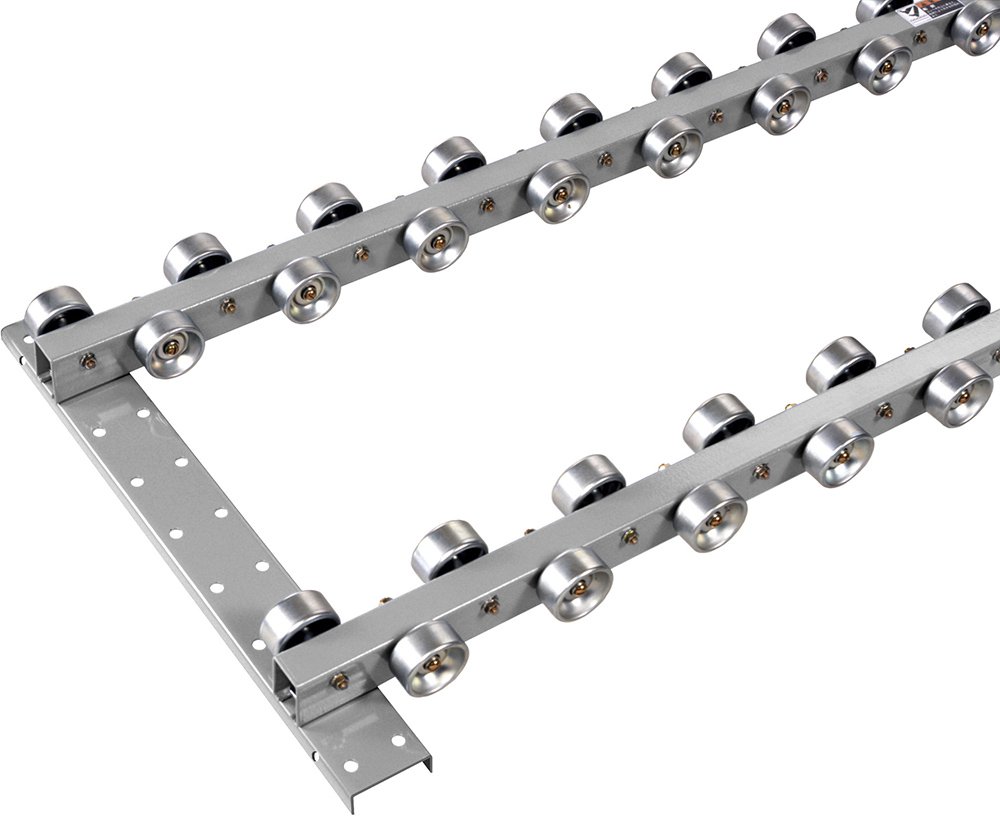

コロコンキャリヤー®
製品概要
■ホイール径：φ50mm
■シャフト寸法：M6 ボルト
■フレーム
ストレート：
31W×45H mm
カーブ：
31W×43H mm
仕様
| ■ストレート | ■カーブ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
W - |
|
|
W × |
|
90単位：mm
 |
機種 | OKR50WB/ワイドコロコンキャリヤー（スチール製・軽荷重用） | |
|---|---|---|---|
| OKR50 | OCK50 | ||
 |
L 機長※1（mm） | 1：300、2：600、3：900、4：1,200、5：1,500、6：1,800、7：2,100、8：2,400 | − |
| カーブ角度 | − | 45：45°、90：90° | |
 |
P ホイールピッチ（mm） | 06：60、10：100 | |
 |
列数 | ストレート ／ 無記入：1列、2L：2列、3L：3列 | カーブ ／ 2：2列、3：3列 |
| W1 列間隔※2（mm） | 115、230、340、450（ご指定なき場合は340になります） | ||
- 型式記号はフィート数です。
- 340以外の列間隔をお求めの場合は、ご注文の際にご指示ください。なお、カーブは列間隔の変更ができません。

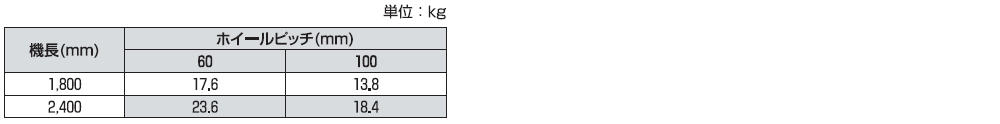

本体質量表（2列）
許容荷重
注）上記は無衝撃時の数値です。
注）上記は許容曲げ応力100MPa、たわみ1/500で算出。

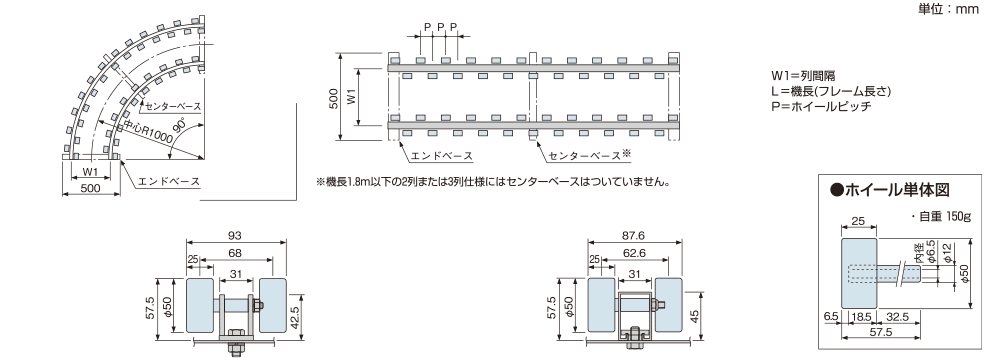

寸法図
技術資料
