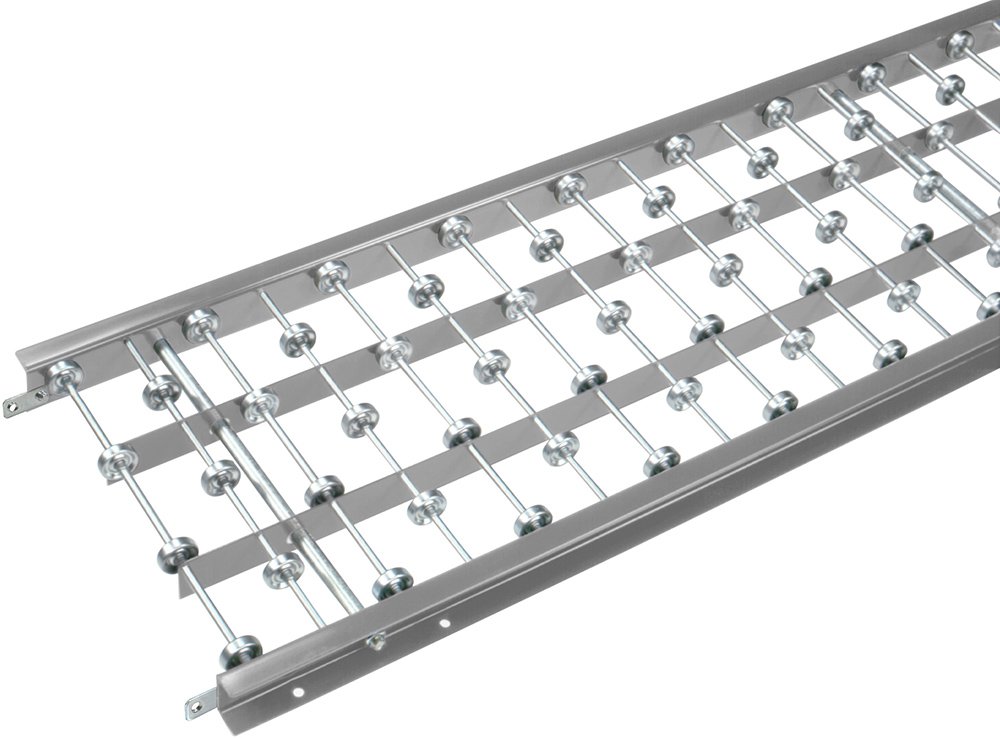

ソロバンコンベヤ
製品概要
■ホイール径：φ38mm
■シャフト寸法：φ6mm ロングボルト
■フレーム：[60×30×t2.3mm
仕様
| ■ストレート | ■カーブ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
× |
|
|
R × |
|
単位：mm
 |
機種 | KCL（スチール製・軽荷重用） | |||
|---|---|---|---|---|---|
 |
FW フレーム内幅（mm） | 250 | 315 | 400 | 500 |
| 機幅 FW＋60（mm） | 310 | 375 | 460 | 560 | |
 |
P ホイールピッチ（mm） | 75、100 | |||
 |
L 機長（mm） | 500、1,000、1,500、2,000、2,500、3,000 | |||
 |
カーブ角度 | 30°、45°、60°、90° | |||

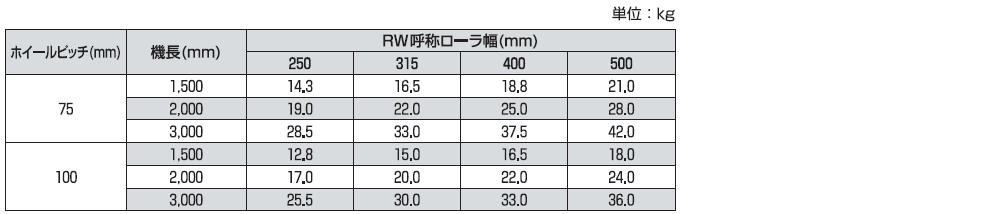

本体質量表
許容荷重
注）上記は無衝撃時の数値です。
注）上記は許容曲げ応力100MPa、たわみ1/500で算出。

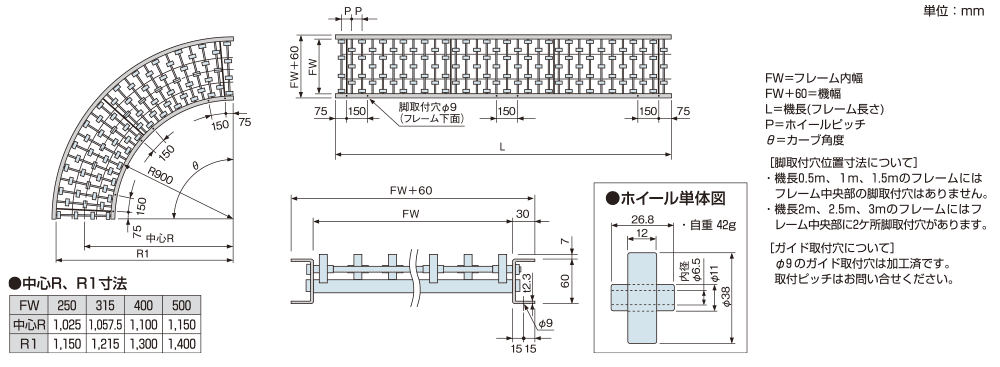

寸法図
技術資料
