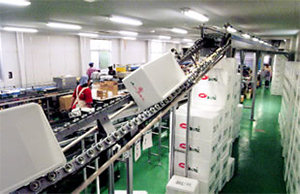

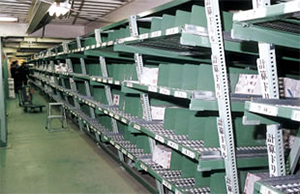

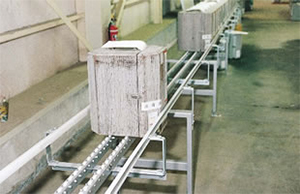

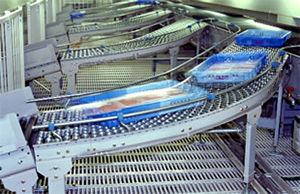

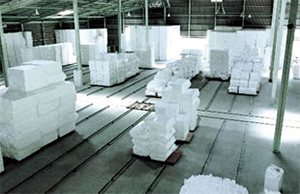

ホイールコンベヤ　選定・共通仕様・用途例

ラインナップ

選定

① 搬送物・作業環境の確認

搬送物の条件は、ローラコンベヤ以上に制約事項が多いので十分注意しご確認ください。その他はローラコンベヤの選定と大体において同じです。

① 搬送物条件

外形寸法（長さ、幅、高さ）とその流れ方向。
1個当り質量（多品種の場合は最大と最小）。
段ボールケース、プラスチックケース、木箱等搬送物の形状と材質。

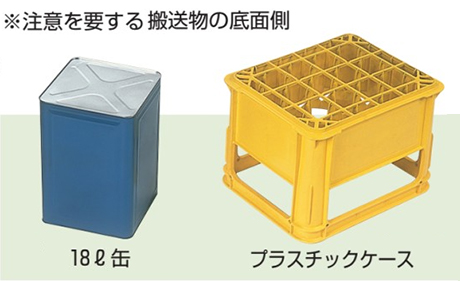

底面の状態（凸凹、突起物の有無には要注意）

② 搬送量条件

コンベヤ上に、ギッシリ載るか、適当に間隔があくのか。

③ 作業条件

常温、高温、低温のいずれか。
水気、湿度はどの程度か。

④ 積込み条件

コンベヤ上に搬送物をどのようにして載せるのか。

ホイールコンベヤ　選定　搬送物の底面側写真

② 幅の選定

搬送物の外形寸法にあわせて、ソロバンコンベヤの幅やコロコンキャリヤーの列間隔を選定してください。

① ソロバンコンベヤ

搬送物の底面の幅＋50mm以上としてください。

② コロコンキャリヤー

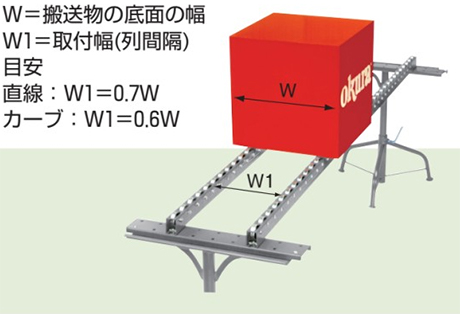

列間隔は搬送物の底面の幅×0.6～0.7としてください。
列間隔はストレートのものに限り調整できます。カーブの調整はできません。
列間隔調整範囲内で搬送できる搬送物幅の目安は160～750mmです。

ホイールコンベヤ　選定　幅の選定写真

③ ホイール型式の選定

ホイールの特性を加味して、使用条件に適したホイールの型式を選定してください。（標準フレーム以外でコロコンホイールを使用する場合は、ホイール強度もあわせて考慮してください。）

④ ホイールピッチの選定

搬送物は1列当り常に4個以上のホイールで支えるようにしてください。またホイール1個の受ける荷重は許容荷重以下となるようにしてください。

ホイールコンベヤ　選定　ホイールピッチの選定写真

⑤ 脚取付けピッチの選定

直線部は1,800mmピッチに1脚が目安です。カーブ部では必ず中間脚が必要です。詳細は「フレーム2本当りの強度表」により、搬送物の質量をm当りの質量に換算して許容荷重以下の脚取付けピッチを選定してください。

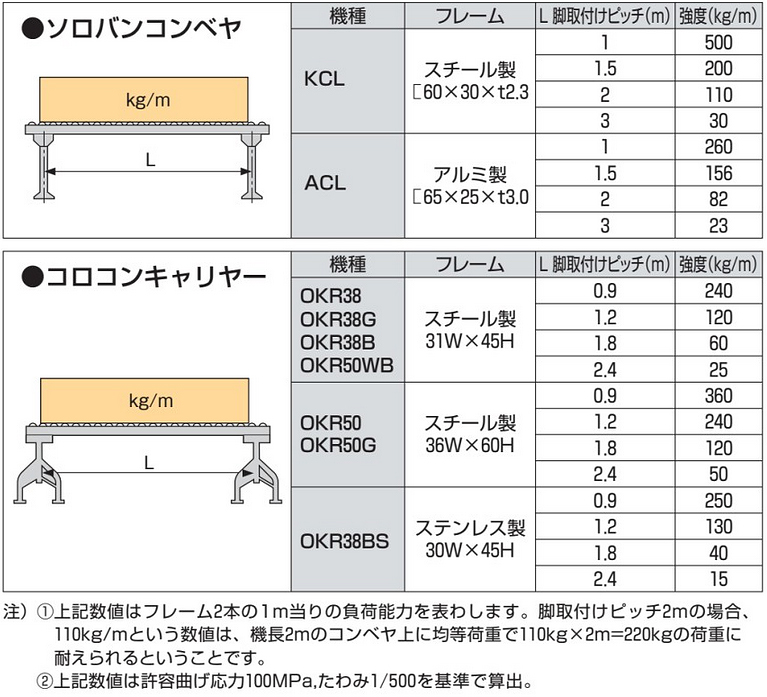

フレーム2本当りの強度表

ホイールコンベヤ　選定　フレーム2本当りの強度表

⑥ 自走勾配（傾斜角度）選定の目安

自走勾配は搬送物の底面の状態、材質、質量などによって異なりますが、大体の目安として下記の表を参照してください。

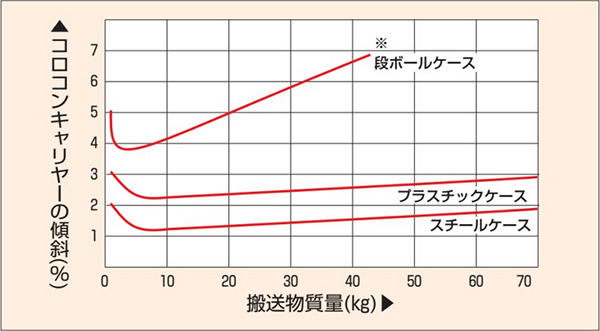

ホイールコンベヤ　選定　自走勾配（傾斜角度）選定の目安表

※段ボール等、底面が軟らかい材質の場合、搬送物質量が大きいとローラにくい込み、抵抗が大きくなります。

共通仕様

ホイールコンベヤの型式と標準仕様

名称	機種	ホイール				フレーム	機長（L）	カーブ（θ）	機高（H）	フレーム内幅（FW）	特長
名称	機種	材料	外径	シャフト	ピッチ（P）	フレーム	機長（L）	カーブ（θ）	機高（H）	フレーム内幅（FW）	特長

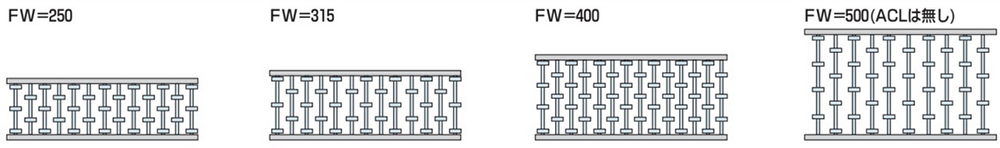

ソロバン	KCL	スチール	φ38	φ6 ロングボルト	75 100	60×30×t2.3	1,500 2,000 3,000	90° 45°	67	250 315 400 500	軽荷重用のスチール製標準タイプ。
ソロバン	ACL	アルミ	φ50	φ6 ロングボルト	75 100	65×25×t3.0	2,000 3,000	90° 45°	76	250 315 400	アルミ製のポータブルタイプ。

名称	機種	ホイール				フレーム	機長（L）	カーブ（θ）	機高（H）	2列の列間寸法（W1）	特長
名称	機種	材料	外径	シャフト	ピッチ（P）	フレーム	機長（L）	カーブ（θ）	機高（H）	2列の列間寸法（W1）	特長
コロコンキャリヤ｜	OKR38	スチール	φ38	M6 ボルト	50 75 100 150	ストレート 31W×45H カーブ 36W×43H	1,800 2,400	90°	53	115 230 340 450	軽荷重用のスチール製標準タイプ。
	OKR38G	スチール (ゴムライニング)	φ42						55		ゴムライニング加工で搬送物の底面を傷めません。
	OKR38B	樹脂	φ38						53		樹脂製ホイールタイプ。
	OKR50	スチール	φ50		75 100 150	ストレート 36W×60H カーブ 41W×55H			68		OKR38の強化タイプです。
	OKR50G	スチール (ゴムライニング)	φ55		75 100 150	ストレート 36W×60H カーブ 41W×55H			70.5		ゴムライニング加工で搬送物の底面を傷めません。
	OKR50WB	スチール	φ50		60 100	ストレート 31W×45H カーブ 31W×43H			58		ホイール幅が広いため搬送物を安定して運べます。
	OKR38BS	樹脂	φ38		50 75 100 150	ストレート 30W×45H カーブ 31W×45H			53	110 220 330 440	ステンレスフレームに樹脂製ホイールを組込んだタイプです。

各部名称

ソロバンコンベヤ

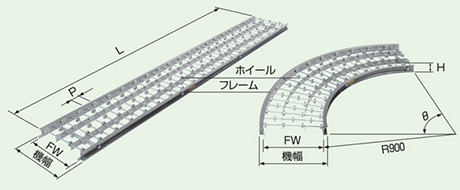

ホイールコンベヤ　共通仕様　ソロバンコンベヤ各部名称写真

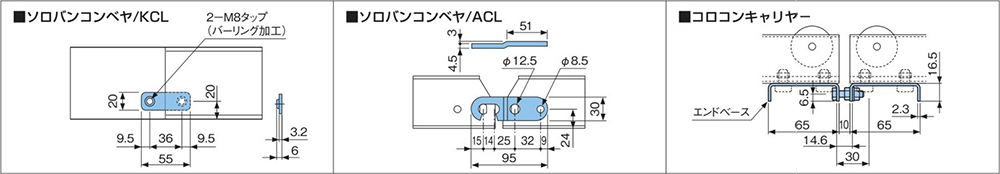

FW=フレーム内幅　機幅=（スチールフレーム：FW+60、アルミフレーム：FW+50）　L=機長　H=機高　P=ホイールピッチ　θ=カーブ角度　脚取付穴（スチールフレーム：φ9、アルミフレーム：φ8.5）

コロコンキャリヤー

ホイールコンベヤ　共通仕様　コロコンキャリヤー各部名称写真

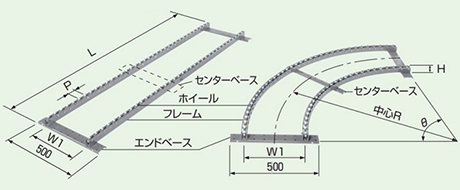

W1=列間隔　L=機長　H=機高　P=ホイールピッチ　θ=カーブ角度　中心R=中心カーブ半径　W1=115(110)、230(220)、340(330)、450(440)、(　)内はOKR38BS

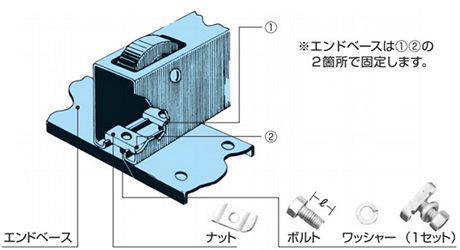

※コロコンキャリヤ−の基本ユニットは1列ですが、一般的には2列で使用します。2列、3列タイプはエンドベースが組み込まれており、機長2,400mmはさらにセンターベースも組み込まれています。
