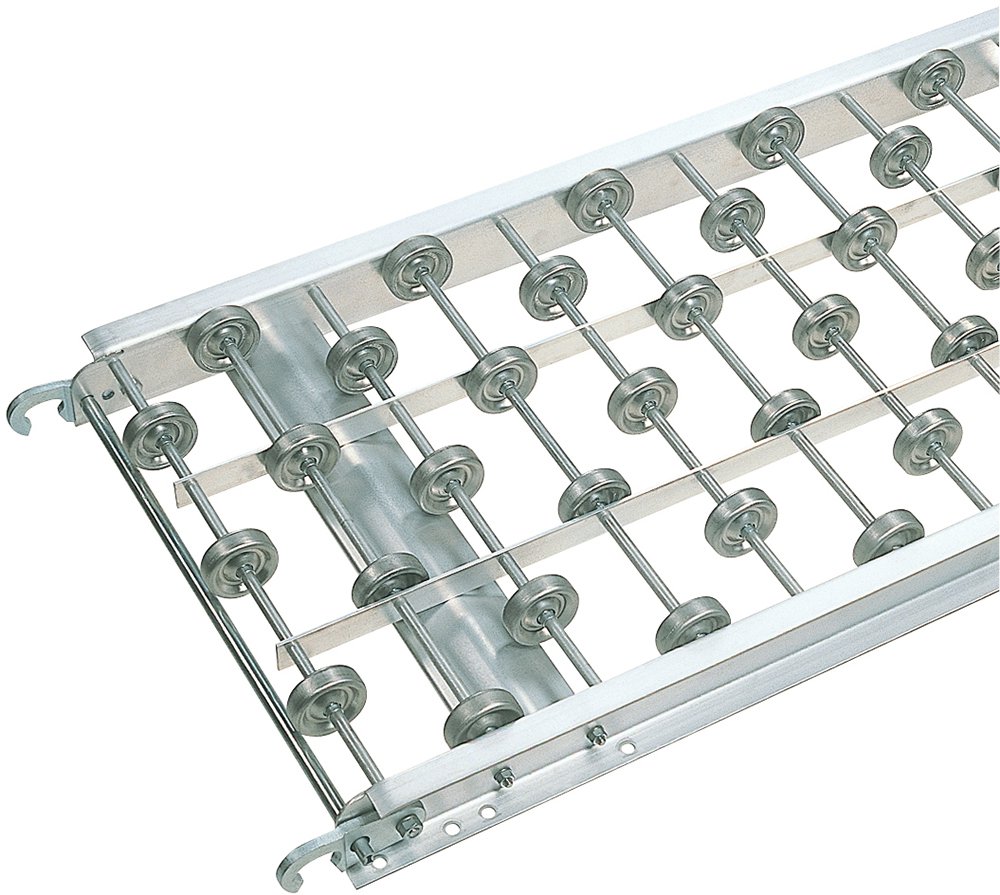

ソロバンコンベヤ
製品概要
■ホイール径：φ50mm
■シャフト寸法：φ6mm ロングボルト（スチール製）
■フレーム：[65×25×t3.0mm
仕様
| ■ストレート | ■カーブ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
× |
|
|
R × |
|
単位：mm
 |
機種 | ACL（アルミ製・軽荷重用） | ||
|---|---|---|---|---|
 |
FW フレーム内幅（mm） | 250 | 315 |
400 |
| 機幅 FW＋50（mm） | 300 | 365 | 450 | |
 |
P ホイールピッチ（mm） | 75、100 | ||
 |
L 機長（mm） | 75P：500、1,000、1,500、2,000、2,500、3,000 100P：1,000、1,500、2,000、2,500、3,000 |
||
 |
カーブ角度 | 45°、90° | ||

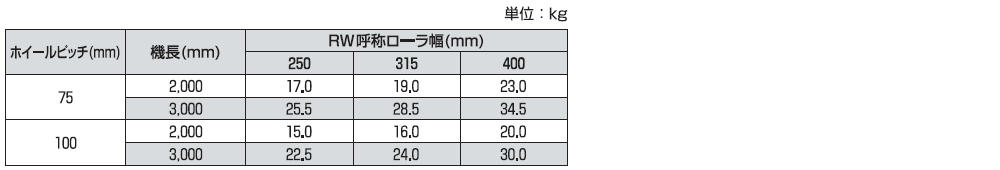

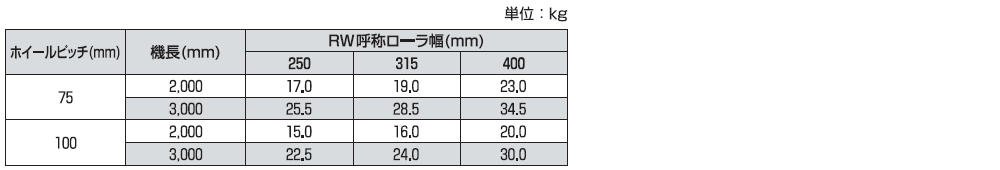

本体質量表
許容荷重
注）上記は無衝撃時の数値です。
注）上記は許容曲げ応力100MPa、たわみ1/500で算出。

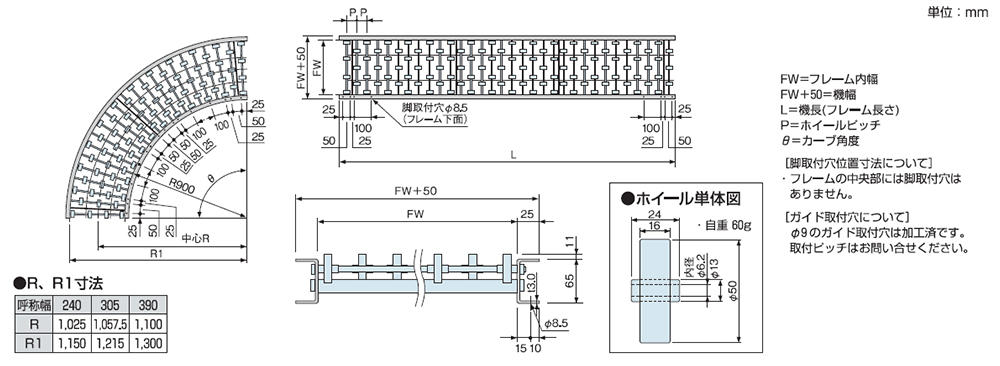

寸法図
技術資料
