ステンレス製ローラコンベヤ

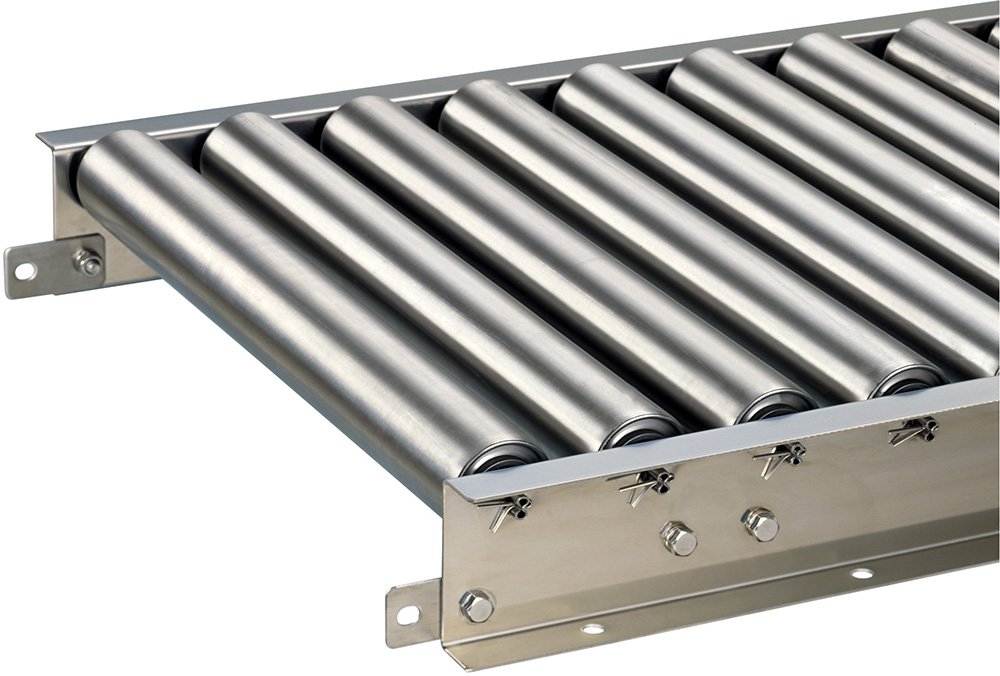

製品概要
■ローラ外形×肉厚:φ57×t1.5mm(SUS430J1L相当)
■シャフト寸法:φ12mm パイプ(SUS304)
■フレーム:[90×30×t2.0mm(SUS304)
■ローラ単体製作可能範囲(RW):90~790mm
- 690RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。
仕様
■ストレート | ■カーブ | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
× |
|
|
R × |
|
単位:mm
機種 | SRS(ステンレス製・中荷重用) | ||||||||
---|---|---|---|---|---|---|---|---|---|
RW 呼称ローラ幅 (mm) | 90 | 150 | 240 | 305 | 390 | 490 | 620 | 690 | |
FW フレーム内幅 (mm) | 100 | 160 | 250 | 315 | 400 | 500 | 630 | 700 | |
機幅 FW+60 (mm) | 160 | 220 | 310 | 375 | 460 | 560 | 690 | 760 | |
P ローラピッチ(mm)※1 | 75、100、150 | ||||||||
L 機長(mm) | 500、1,000、1,500、2,000、2,500、3,000 | ||||||||
カーブ角度※2 | 30°、45°、60°、90° |
- 機長1mと2mでローラピッチ(P)が75、150の場合、実ローラピッチは各々77、154となります。
- カーブは呼称ローラ幅240mm以上でローラピッチ(P)75、100に適用します。

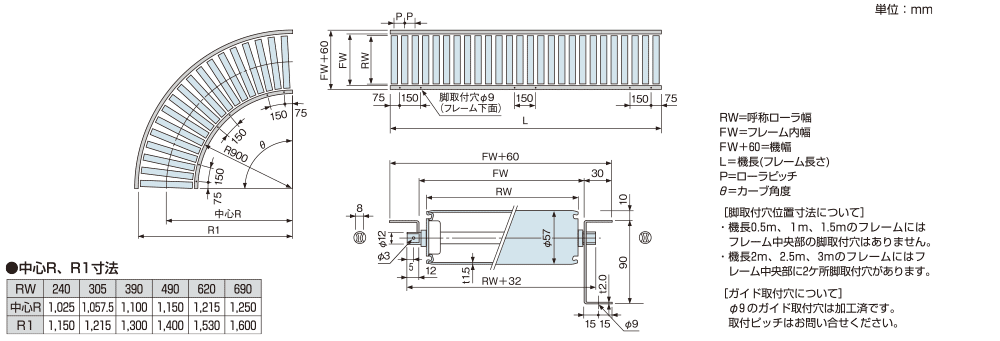

寸法図

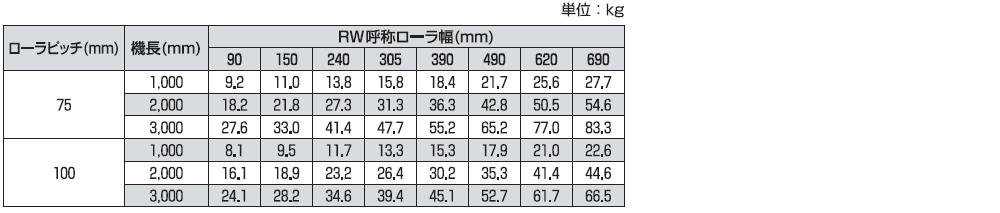

本体質量表
許容荷重
注)上記は無衝撃時の数値です。
注)上記は許容曲げ応力100MPa、たわみ1/500で算出。
