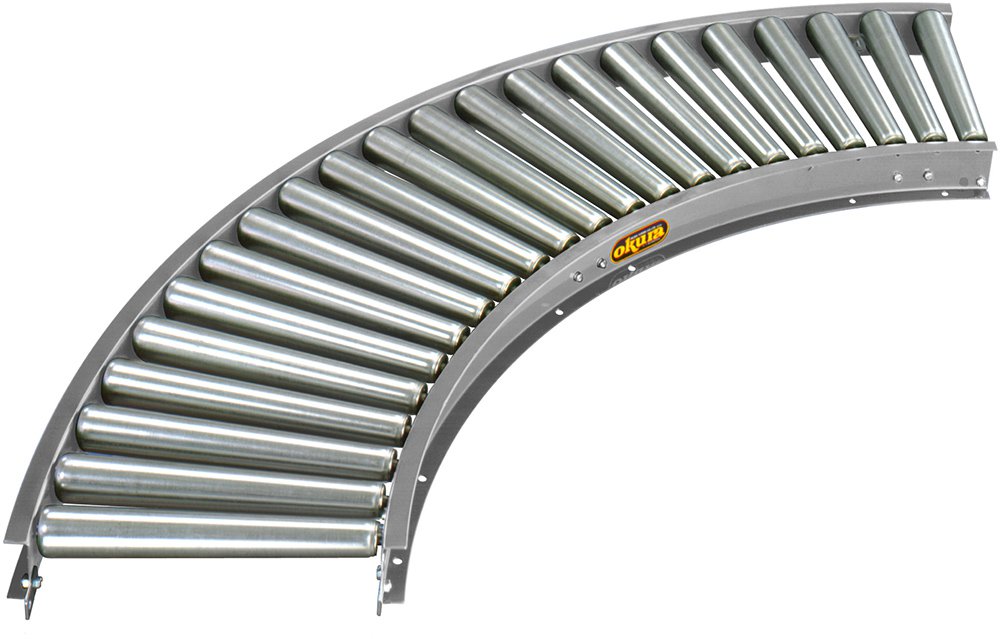

スチール製ローラコンベヤ

■ローラ外形×肉厚：内側径φ42.7×t1.6mm
■シャフト寸法：φ12mm パイプ
■フレーム：[90×30×t2.3（3.2）mm
■ローラ単体製作可能範囲（RW）：305～890mm

• 690RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。

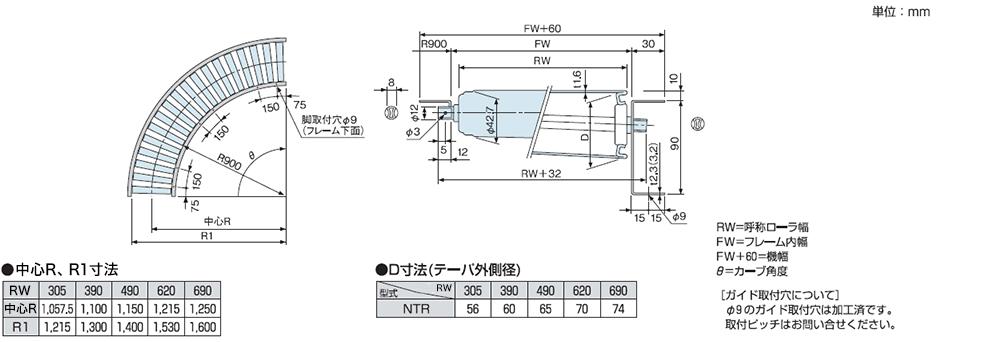

型式と仕様

■カーブ
NTR 500 75	R ×	90 A(B)

単位：mm

	機種	NTR（スチール製・中荷重用R900）
RW 呼称ローラ幅 （mm）		305	390	490	620	690
	FW フレーム内幅 （mm）	315	400	500	630	700
機幅 FW＋60 （mm）		375	480	560	690	760
	P ローラピッチ※1（mm）	75、100
	カーブ角度	30°、45°、60°、90°
	フレーム（mm）	［90×30×t2.3（A）、3.2（B）
