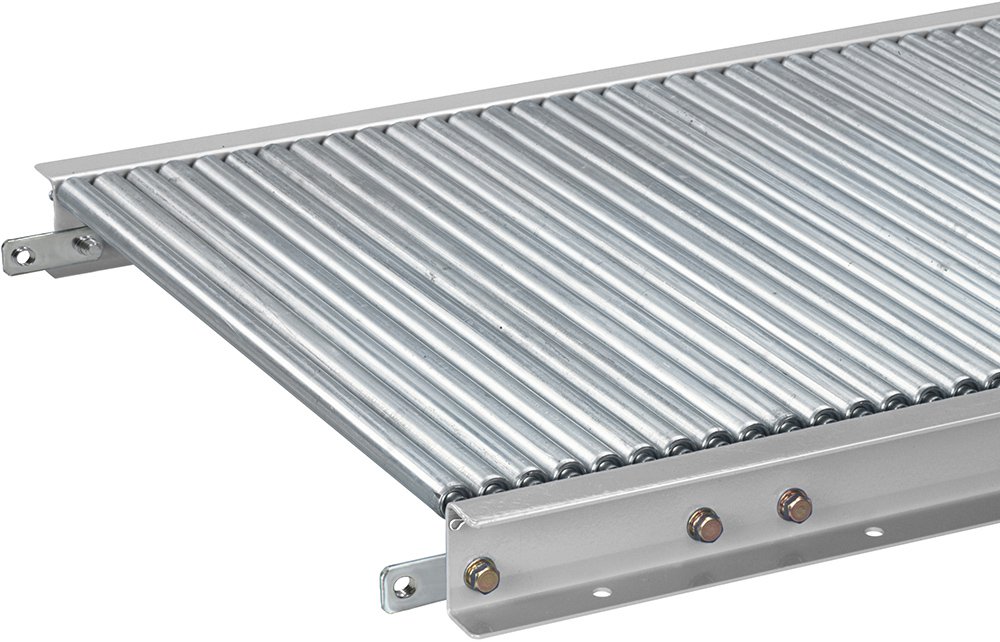

スチール製ローラコンベヤ
製品概要
■ローラ外形×肉厚：φ19.1×t1.2mm
■シャフト寸法：φ6mm 丸鋼
■フレーム：[60×30×t2.3mm
■ローラ単体製作可能範囲（RW）：90～490mm
仕様
| ■ストレート | ■カーブ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
× |
|
|
R × |
|
単位：mm
 |
機種 | ER（スチール製・軽荷重小物用） | |||||
|---|---|---|---|---|---|---|---|
| RW 呼称ローラ幅 （mm） | 90 | 150 | 240 | 305 | 390 | 490 | |
 |
FW フレーム内幅 （mm） | 100 | 160 | 250 | 315 | 400 | 500 |
| 機幅 FW＋60 （mm） | 160 | 220 | 310 | 375 | 460 | 560 | |
 |
P ローラピッチ （mm） | 20、30、40 | |||||
 |
L 機 長 （mm） | 20P、40P：500、1,000、1,500、2,000 30P：480、990、1,500、1,980 |
|||||
 |
カーブ角度 | 30°、45°、60°、90° | |||||

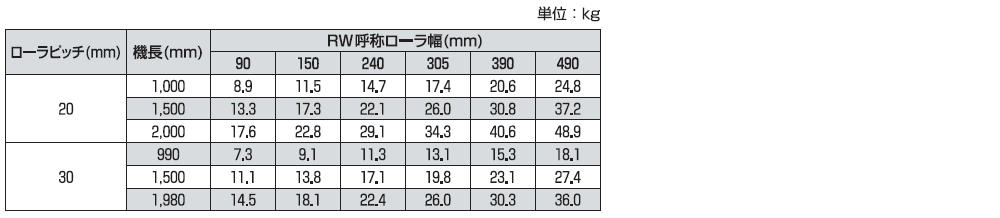

本体質量表
許容荷重
注）上記は無衝撃時の数値です。
注）上記は許容曲げ応力100MPa、たわみ1/500で算出。

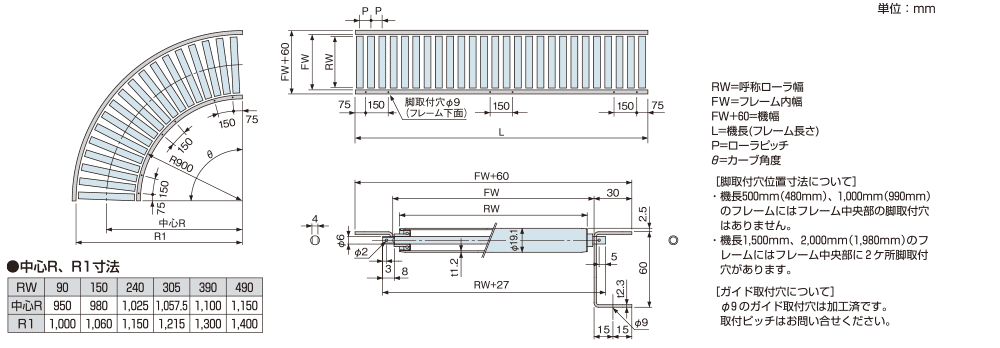

寸法図
