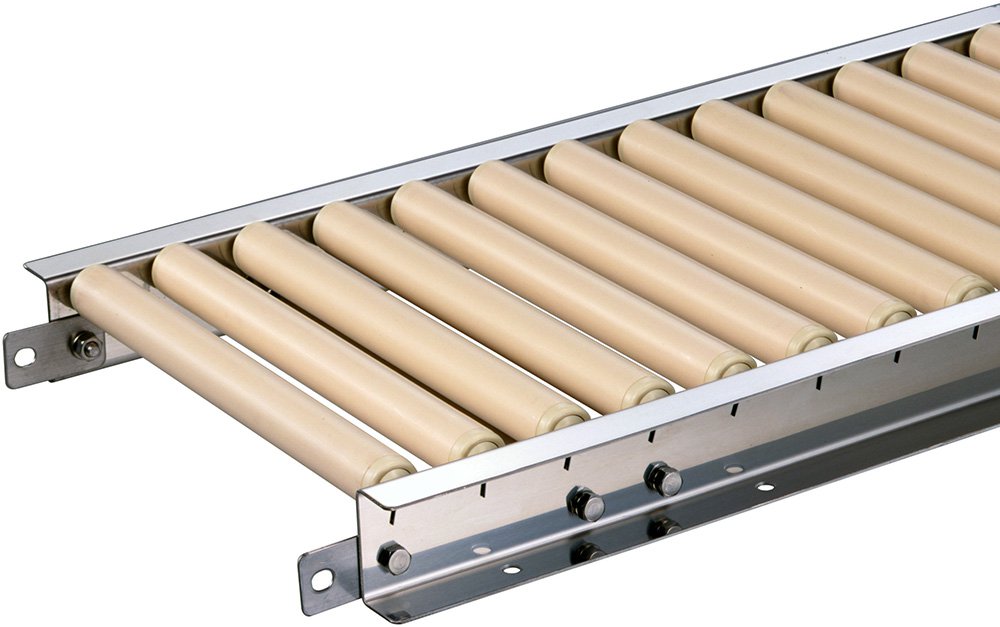

樹脂製ローラコンベヤ

■ローラ径×肉厚：φ38×t1.8mm（PVC）
■シャフト寸法：φ8mm パイプ（SUS304）
■フレーム：[60×30×t2.0mm（SUS304）
■ローラ単体製作可能範囲（RW）：72～597mm

• 90未満、もしくは390RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。

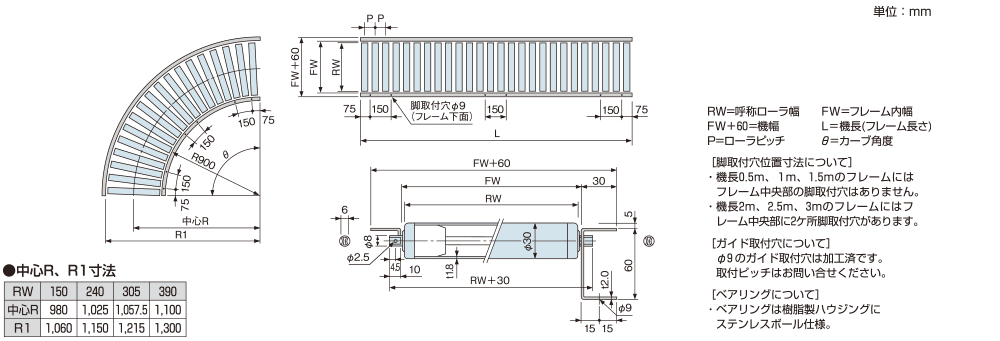

型式と仕様

■ストレート				■カーブ
BFS 250 50	×	2000		BFS 250 50	R ×	45

単位：mm

	機種	BFS（樹脂製・軽荷重用）
RW 呼称ローラ幅 （mm）		90	150	240	305	390
	FW フレーム内幅 （mm）	100	160	250	315	400
機幅 FW＋60 （mm）		160	220	310	375	460
	P ローラピッチ※1（mm）	50、75、100
	L 機長（mm）	500、1,000、1,500、2,000、2,500、3,000
	カーブ角度※2	30°、45°、60°、90°

1. 機長1mと2mでローラピッチ（P）が75の場合、実ローラピッチは77となります。
2. カーブは呼称ローラ幅150mm以上でローラピッチ（P）50、75に適用します。
