樹脂製ローラコンベヤ

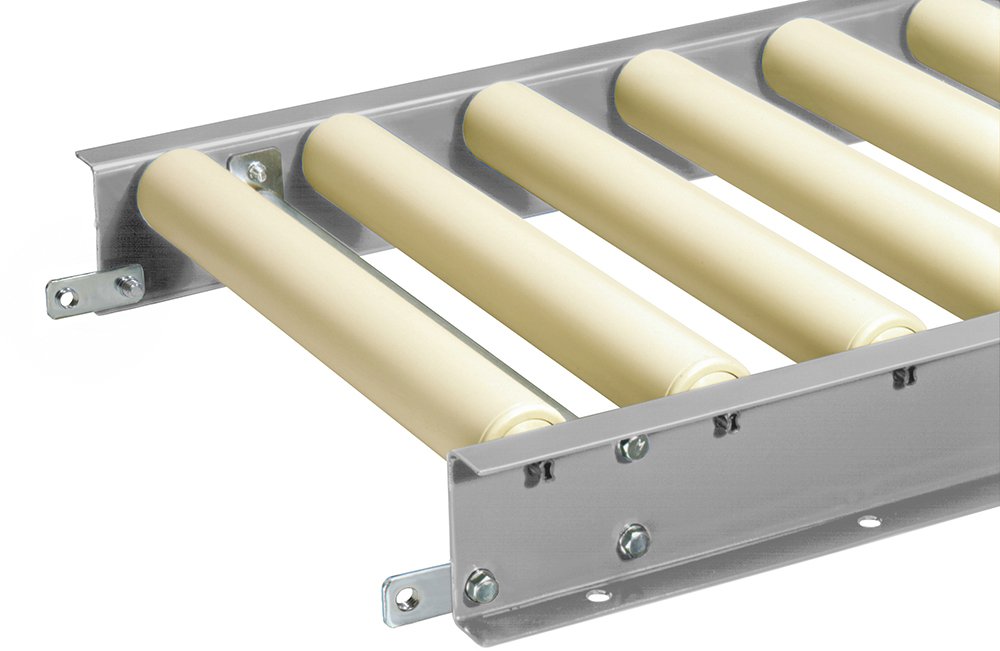

製品概要
■ローラ径×肉厚:φ50×t2.8mm(PVC)
■シャフト寸法:φ12mm パイプ(スチール製)
■フレーム:[90×30×t2.3(3.2)mm(スチール製)
■ローラ単体製作可能範囲(RW):77~702mm
- 90未満、もしくは620RWを超えるローラ幅をお求めの場合は、弊社営業部までお問い合わせください。
仕様
■ストレート | ■カーブ | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
× |
|
|
R × |
|
単位:mm
機種 | BBR(樹脂製・軽荷重用) | |||||||
---|---|---|---|---|---|---|---|---|
RW 呼称ローラ幅 (mm) | 90 | 150 | 240 | 305 | 390 | 490 | 620 | |
FW フレーム内幅 (mm) | 100 | 160 | 250 | 315 | 400 | 500 | 630 | |
機幅 FW+60 (mm) | 160 | 220 | 310 | 375 | 460 | 560 | 690 | |
P ローラピッチ※1(mm) | 75、100、150 | |||||||
L 機長(mm) | 500、1,000、1,500、2,000、2,500、3,000 | |||||||
カーブ角度※2 | 30°、45°、60°、90° | |||||||
フレーム (mm) | [90×30×2.3(A)、3.2(B)(スチール製) |
- 機長1mと2mでローラピッチ(P)が75、150の場合、実ローラピッチは各々77、154となります。
- カーブは呼称ローラ幅240mm以上から適用します。

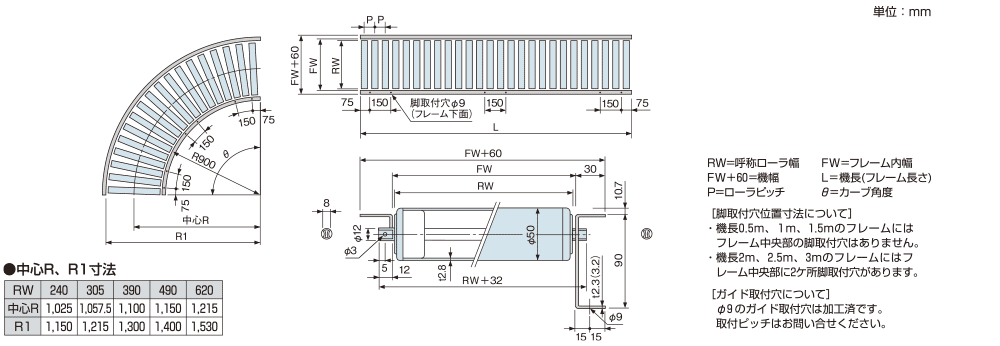

寸法図

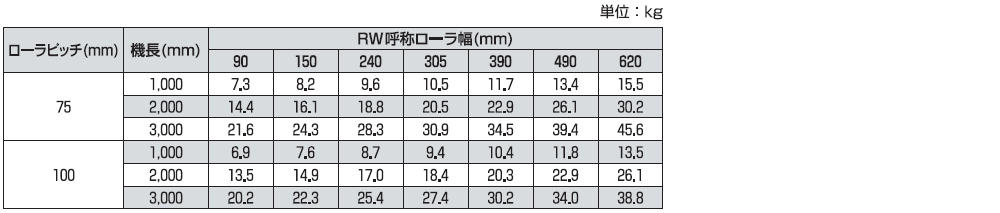

本体質量表(Aフレーム)
許容荷重
注)上記は無衝撃時の数値です。
注)上記は許容曲げ応力100MPa、たわみ1/500で算出。
