Roller diameter of φ57 with #40x10T sprockets (medium-duty type)

■Roller×Thickness：φ57×t2.3mm
■Sprocket：#40×10T（Plastic, Steel）
■Shaft dimensions：φ11.8mm round steel
■Roller length that can be produced（effective roller width）：305～690mm

Example models

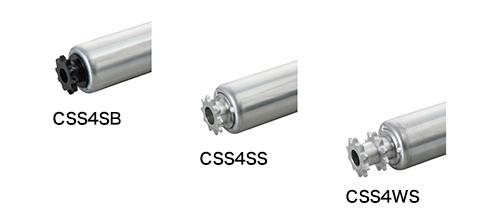

■Straight rollers

CSS 4 W S 620 D

-

A

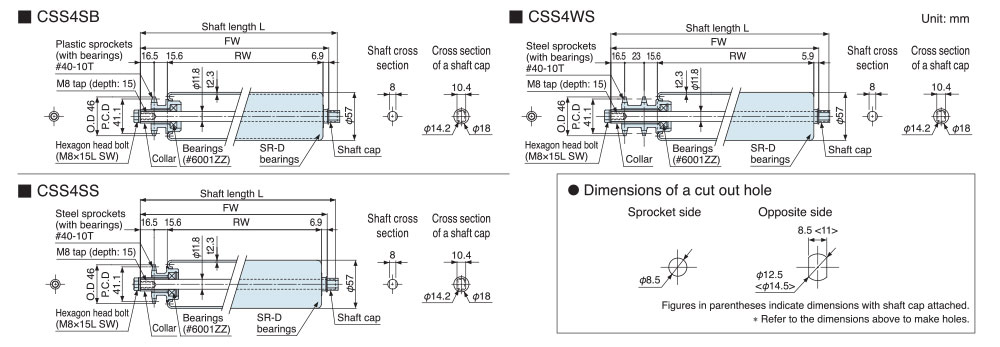

	Model		CSS（Roller diameter φ57）
	Nominal roller width (mm)		305	390	490	620	690
RW Effective roller width（mm）			300（301） *1	385（386） *1	485（486） *1	615（616） *1	685（686） *1
FW Inner frame width （mm）		Single	339	424	524	654	724
		Double	362	447	547	677	747
L Shaft length （mm）		Single	349	434	534	664	734
		Double	372	457	557	687	757
	Chain		#40 chain
	No. of chain rows		S: 1 chain (single) W: 2 chain (double) *2
	Sprockets		B: plastic sprockets (with bearings) S: steel sprockets (with bearings)
	Bearings		D:Bearings for driving
	Shaft		N: no shaft　A: shaft

1. ( ) is for CSS4WS.
2. The double values listed above apply to CSS4WS.
