コンベヤから2パレットを引き取り
パレット積み込み装置
トラックローダシリーズ
出荷パレットを一気にバンニング。
ドライバーの荷待ち時間削減。
トラックローダシリーズは大量出荷が要求されるパレット積み商品を、フォークリフトに代わって一挙にトラックへ積み込む出荷設備です。
トラックの形態や出荷量に応じて様々なタイプがあります。

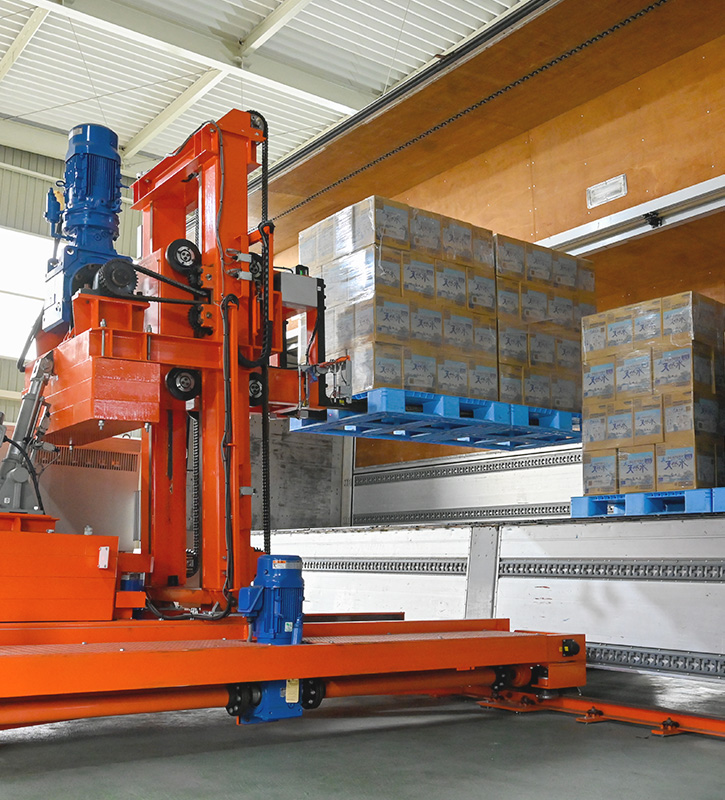

featureコンパクト型トラックローダ「TL-3F」の特長
-
01
高能力
1回で2パレットをすき間なく積み込むことで、トラック1車分の16パレットを13分でバンニングします。
-
02
荷姿を安定保持
荷崩れを防止するマスト傾斜機構を採用し、安定した荷姿でバンニングします。
-
03
狭い設置スペース
レールとローディング本体で構成したコンパクトな装置のため省スペースです。

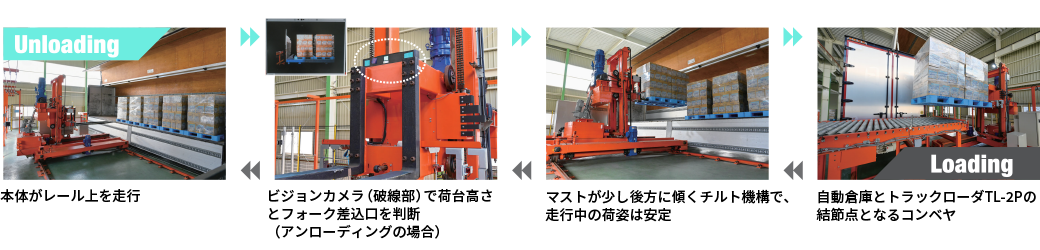

flow動作フロー
ローディング本体がレール上を走行し、トラック（ウイングボディ車）へ2パレットずつ積み込みます。これを繰り返すことで10tないし11tトラック1車分を13分で積み終えます。
-
-
02
積み込み位置までレール上を走行
-
03
トラックの荷台へ積み込み
-
04
パレット間のすき間なく積み込んでいく
specコンパクト型トラックローダ「TL-3F」の仕様
lineupラインナップ
トラックローダシリーズ

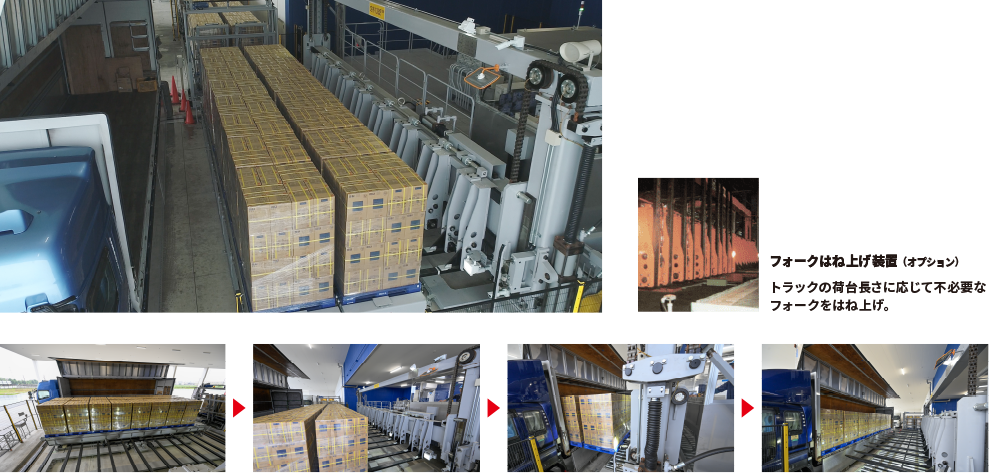

地上走行型「TL-15F」
編成コンベヤ上に整列した実パレットをフォークで持ち上げ、編成コンベヤをまたぐ状態でトラック荷台側面より一括積載します。また、独自のフォークはね上げ装置（オプション）を付けますと、トラックの長さに応じて不必要なフォークを自動的にはね上げ、各種のトラックに同時対応が可能となります。

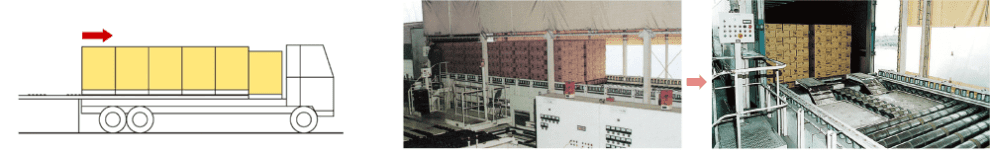

プッシャ型「VL-5」
トラックの荷台上に設置されたフリーローラコンベヤへ実パレットを駆動コンベヤで押し込みながら積み込んでいくタイプです。トレーラにも対応しています。
