ブラシレスモータ/コントローラ

DCブラシレスモータ

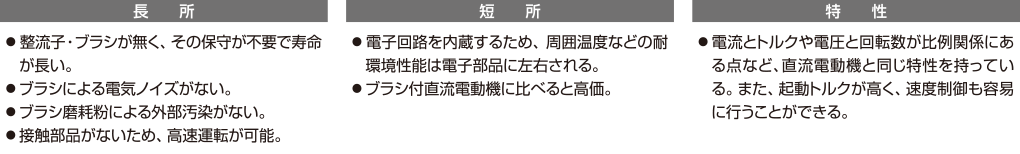

汎用のＤＣモータは、効率がよく小型化が可能で比較的安価なため広く使用されていますが、ブラシを接触摺動しているためブラシから摺動音が発生する、ブラシの摩耗によりモータ寿命が短いといったが特徴があります。摺動音や摩耗の原因であるブラシと整流子を電子部品に置き換えたモータがブラシレスモータです。

ベルコンミニⅢ・ファインコンベヤⅡ用ブラシレスモータ

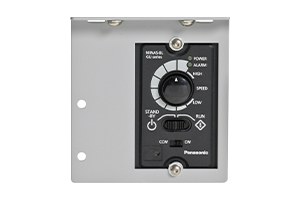

ドライバ

＜ドライバのパラメータで設定可能な項目＞

• 表示項目の切り替え（回転速度／負荷率／アラーム履歴 等の中から表示項目を選択）
• 1r/min単位での速度変更
• コンベヤ速度（近似値）を表示させる
• 始動時の加速時間、停止時の減速時間の設定
• 外部制御信号の使用有無
• ドライバから外部へ出力する信号種別の切替（アラーム、モータパルス 等の中から信号種別を選択）

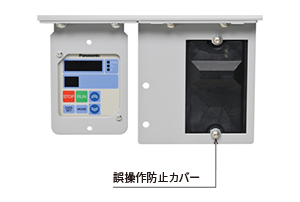

• 誤操作防止のためのパラメータロック選択

選定上のご注意

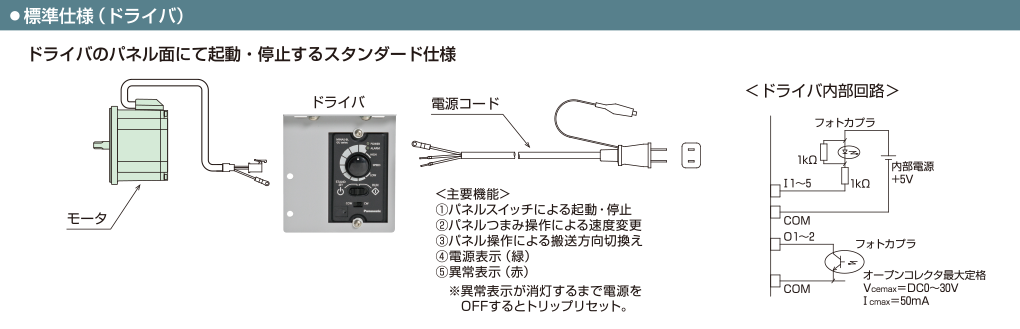

• 操作はパネルスイッチまたは外部信号にて行ってください。電源での開閉は頻度によっては破損の原因となります。

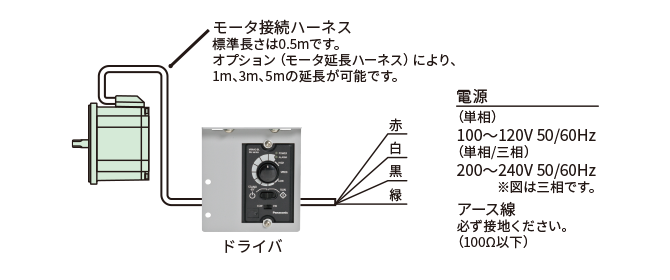

• 入力電源は100V単相または200V単相/三相です。

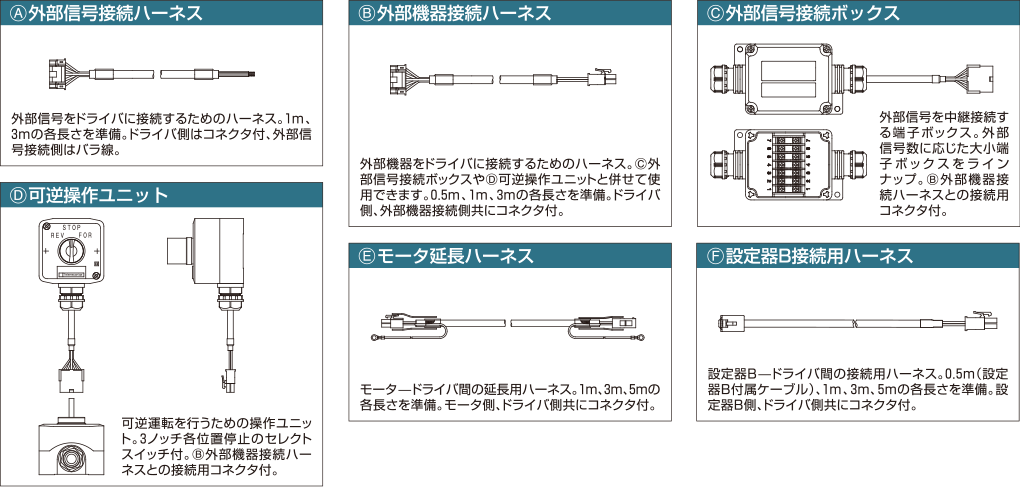

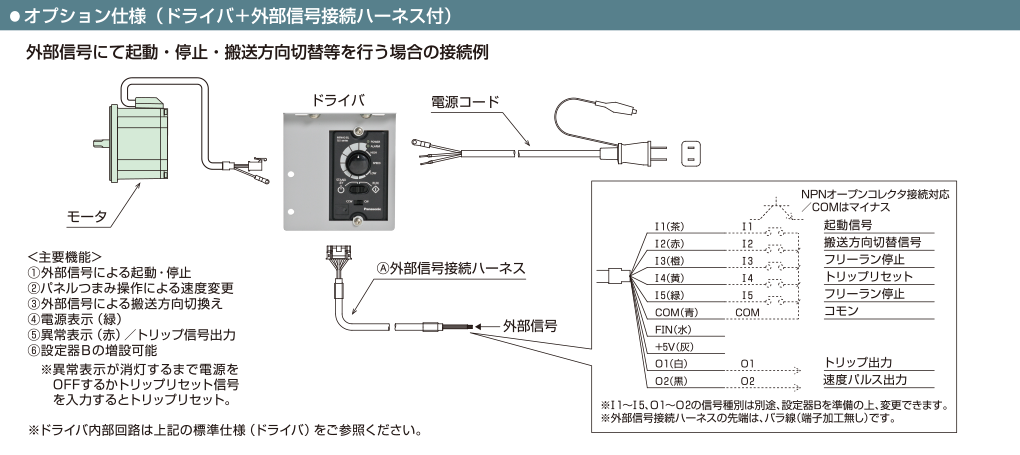

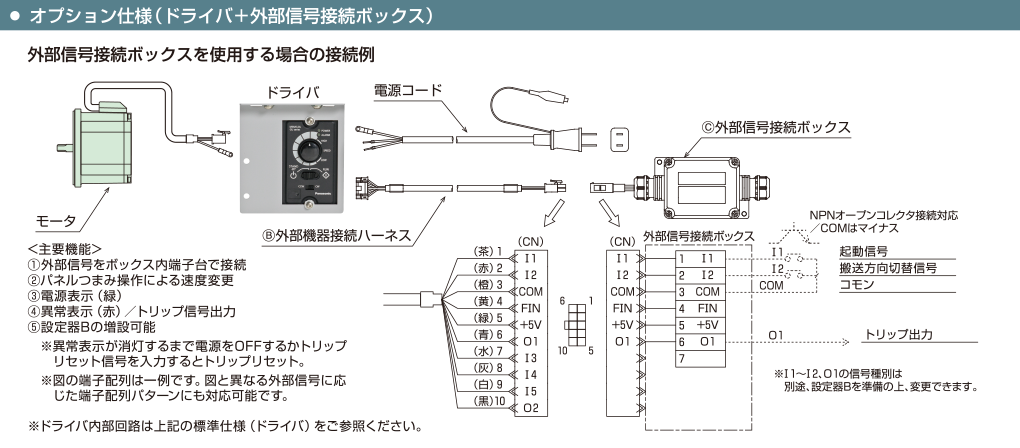

• 外部信号制御を行う場合は、専用のハーネス（オプション）が必要です。外部信号の総配線長は3ｍ以内としてください。また、外部信号の種類によっては、設定器Bにてパラメータを変更する必要があります。

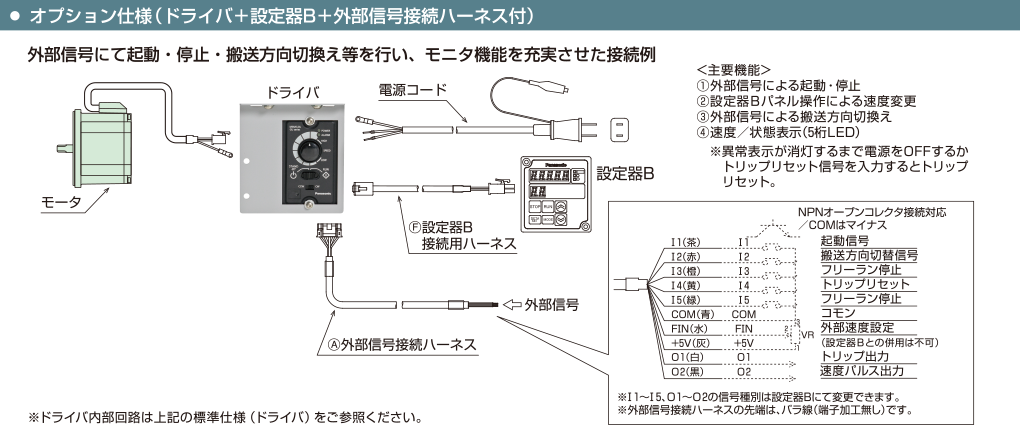

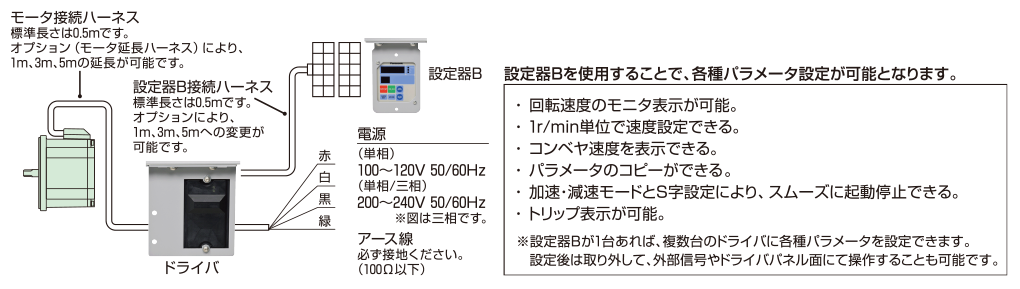

• 加減速時間や多段速制御機能の設定、トリップ履歴の確認を行う場合は、設定器Bをご使用願います。
• 設定器B仕様からドライバ仕様に変更する場合は、パラメータの変更が必要です。
• ドライバは、弊社固有の仕様になっています。市販ドライバとの互換性はありません。

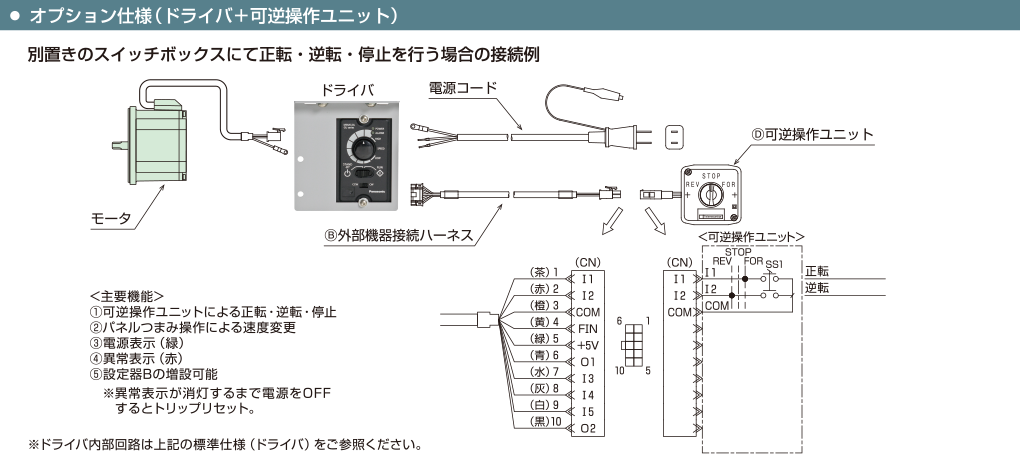

ベルコンミニⅢ・ファインコンベヤⅡ ブラシレスモータの制御について

ベルコンミニⅢ・ファインコンベヤⅡのブラシレスモータは、オプションツールを組み合わせることにより、
多彩な制御ユニットが設定できます。

様々な機能が外部制御できますが、ここでは一例をご紹介します。
