積付け設備

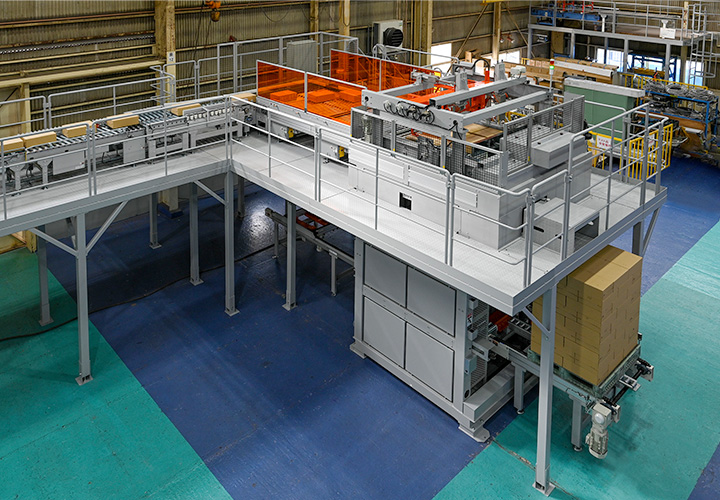

PHC80L高能力ケース用パレタイザ
新機構の採用でショックレス＆省スペース。
連続した流れの中で、ケース品の高速パレタイズを実現。
特長
- 高能力
処理能力：毎分最大80ケースの高速パレタイズ。
- 商品にやさしい数々のショックレス機構
流れの中でソフトにターンや転換を行いますので、商品にダメージを与えません。
- 省レイアウト
ストレートレイアウトのみならずL字レイアウトも可能な省スペース設計。
- 省エネ＆低騒音設計
機構がシンプルで、無駄な電力を使用しない省エネメカニズムを採用。
- 優れたメンテナンス性
ユニット化したシンプル機構のため、メンテナンスも簡単。
- 操作も簡単
タッチパネルで操作も簡単。アプリケーションソフト「OXPA-QM」シリーズで、ティーチングも簡単に行えます。
基本システム構成
- ターンコンベヤ
商品にショックを与えず、流れのなかで90度・180度と自在に回転。
- 転換コンベヤ
斜めに配置された小径樹脂ローラにより、商品をソフトに払い出し、方向転換。
- No.1レイヤーコンベヤ
ローラタイプが標準ですが、オプションでプラスチックベルトタイプもラインナップ。
基本仕様
| 対象搬送物 | Dia211用ラップラウンドケース（280Ｗ×410Ｌ） ※350ｍℓの場合 8ケース×9段 |
|---|---|
| 最大能力 | MAX.80ケース/min |
| 最大積付け高さ（mm） | 1,400H（パレット140Ｈ含む） |
| 最大実パレット質量 | 800㎏（パレット50kg含む） |
| パレットサイズ（mm） | 900Ｗ×1,100Ｌ×140Ｈ |
※処理能力は積付パターン、積付段数、搬送物性状などにより異なります。
