積付け設備

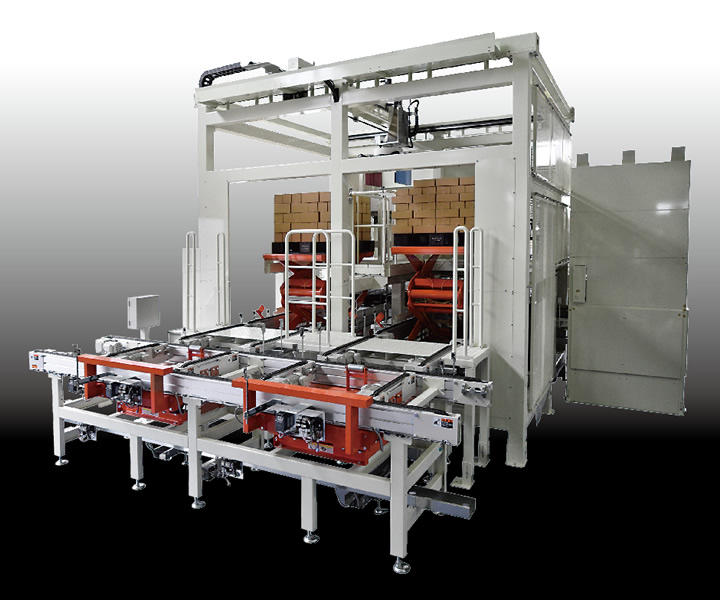

ガントレーパレタイザ中・低能力パレタイザ
省スペースでパレタイズ。
品種切り替えも簡単。
特長
- 省スペース設計
直角座標型で動作領域が小さいため、壁際や狭い場所でも設置が可能です。
- クイックティーチング
アプリケーションソフト「OXPA-Qmシリーズ」で、素早く簡単に品種切り替えが行えます。
- 専用ハンド
商品を素早く掴み確実にパレット上に積付ける専用ハンド。ハンドを交換すれば袋ものにも対応できます

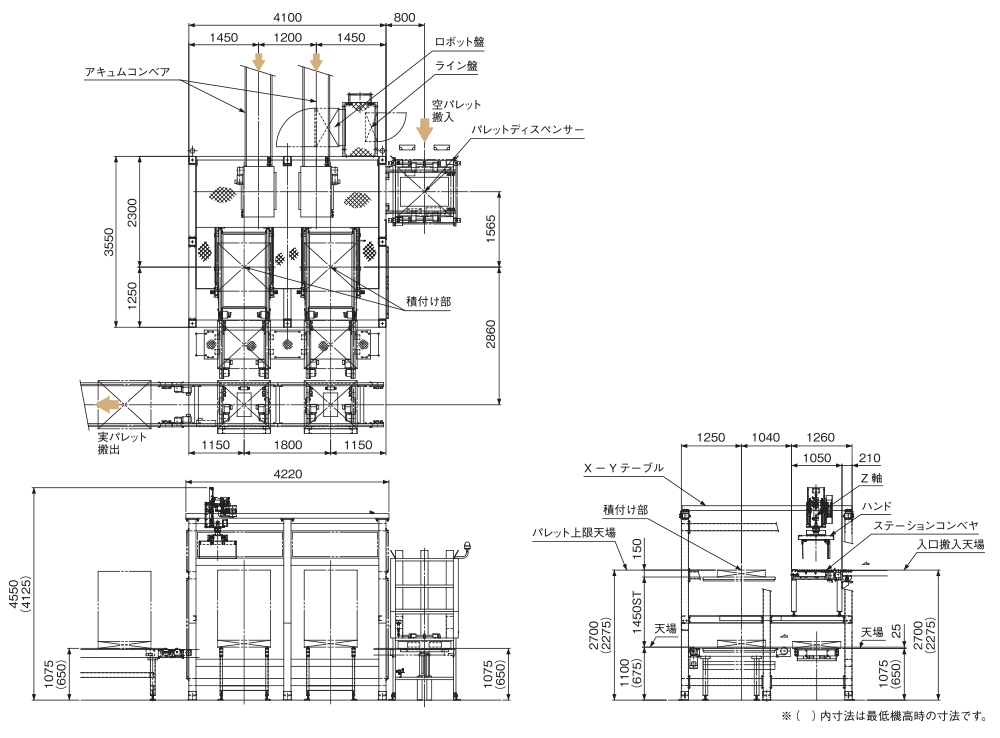

寸法図
基本仕様
| 搬送物 | 段ボールケース |
|---|---|
| 搬送物サイズ | MAX.500Ｗ×500Ｌ×180Ｈ mm |
| 処理能力 | MAX.480サイクル/時 |
| 積付高さ | MAX.1,600mm（パレット寸法含む） |
| 積付質量 | 1,000㎏/パレット（パレット質量含む） |
| パレットサイズ | 1,100Ｗ×1,000Ｌ×150Ｈ mm |
※搬送物サイズおよび積付け高さは上記寸法図時の仕様となります。上記仕様以外のものも製作いたしますのでご相談ください。
※処理能力は積付パターン、積付段数、搬送物性状などにより異なりますのでご相談ください。

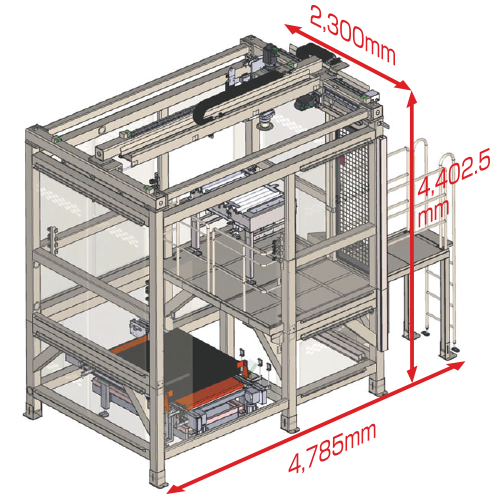

より狭い設置スペースに最適な1ステーションタイプがラインナップ
- 「OXPA-Qm」によるクイックティーチングが可能。
- 機幅2,300mmの省スペース設計。壁際や狭い場所での設置が可能。
| 搬送物 | 段ボールケース |
|---|---|
| 搬送物サイズ | MAX.500Ｗ×500Ｌ×500Ｈ mm |
| 処理能力 | MAX.456サイクル/時（パレット入替時間不含） |
| 積付高さ | MAX.2,000mm |
| 積付質量 | 1,000㎏（パレット質量含む） |
| パレットサイズ | 1,100Ｗ×1,000Ｌ×150Ｈ mm |
※処理能力は積付パターン、積付段数、搬送物性状などにより異なりますのでご相談ください。
