ジャブコン®Ⅱ

JCB

JCB

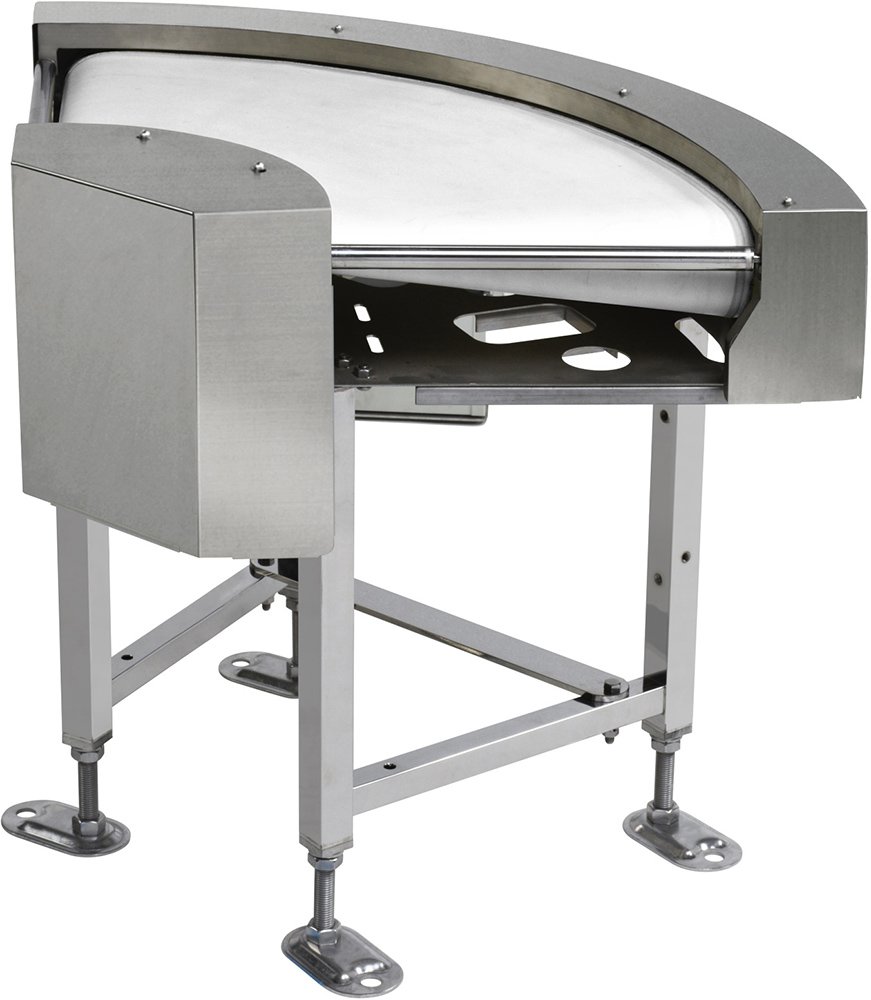

カーブベルトタイプ

最小スペースで方向転換できる耐水構造のカーブベルコンです。

  • 搬送能力・15kg/台
  • 搬送能力・10kg/台
  • ヘッドドライブ
  • インバータ変速
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 JCB 2 30 3 D 4 R 5 90 6 F18 7 R 8 09 9 X
-
機高 (mm)
700H

※色文字 は準標準です。

1 機種記号 JCB(ヘッドドライブ・カーブ)
2 呼称幅 ※1 20 30 40 50 60
BW 有効ベルト幅(mm) 200 300 400 500 600
ドライブプーリ中央径(mm) φ51.1 φ49 φ46.7 φ45 φ50
内側半径(mm) 200
5 カーブ角度 90:90°  60:60° 45:45°
標準ベルト 樹脂製カーブベルト(1プライ)
3 駆動部タイプ D:下付き
4 搬送方向 ※2 R:右回り(時計回り)  L:左回り(反時計回り)
6 速度記号 「速度記号/ コンベヤ速度表」をご参照ください
7 コントローラの取付方向 ※2 R:外側から見て右側  L:外側から見て左側  T:モータ端子渡し※3
8 モータ出力 N:定速 09:90W
F/G:インバータ変速 ※4
9 入力電源 X:100V単相 Y:200V単相  Z:200V三相
搬送質量 ※5 定速:15kg/台 変速:10kg/台
  1. 呼称幅20は90°カーブのみ適用
  2. 詳細は、「搬送方向とコントローラ取付方向」をご参照ください。
  3. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  4. 「F」は三菱製、「G」は東芝製を表します。
  5. 搬送質量は速度により変動します。
  • スイッチユニットと駆動部には、直接水をかけないようご注意ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

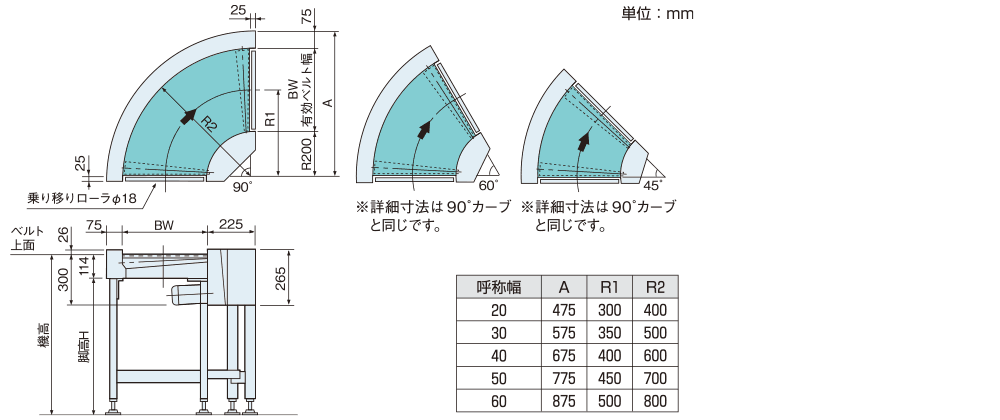

寸法図

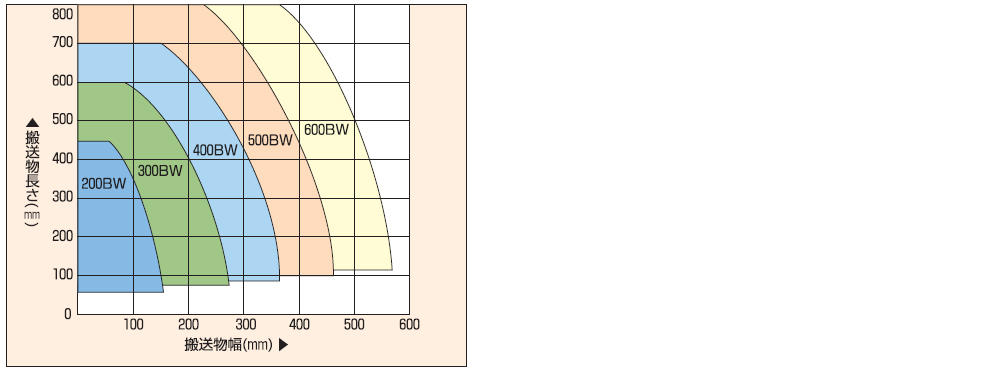

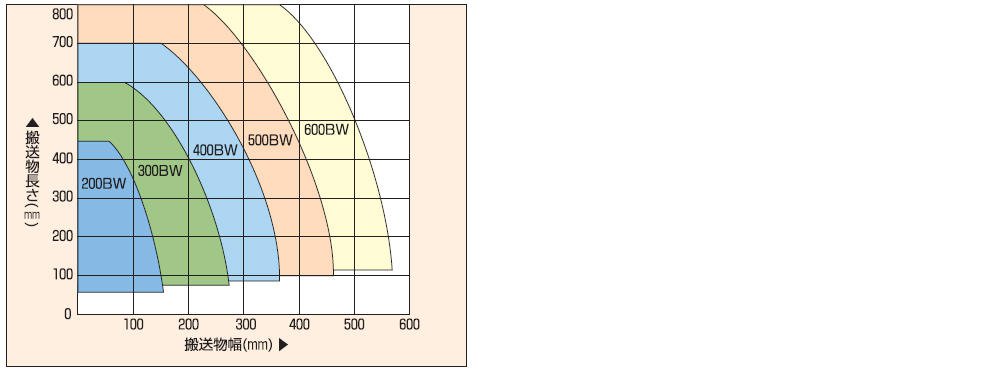

ベルト幅選定グラフ

クリアランス10mmのとき

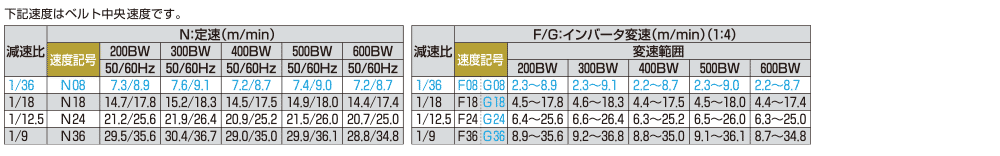

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 表は無負荷時の公称速度を表します。速度は負荷により±10%程度変動します。
    3.「F」は三菱製、「G」は東芝製を表します。
    4. ベルト幅により速度は変動します。

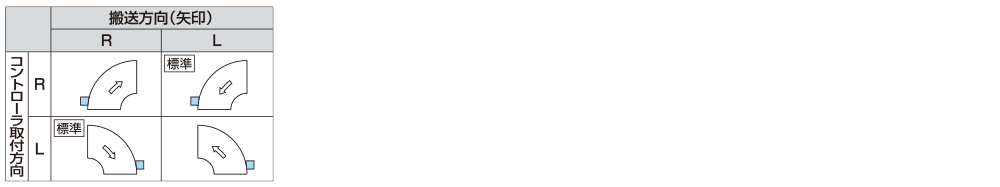

搬送方向とコントローラ取付方向


  • 機幅、機高によって指定の方向に取付けられない場合があります。
