ファインコンベヤⅡ
INDS

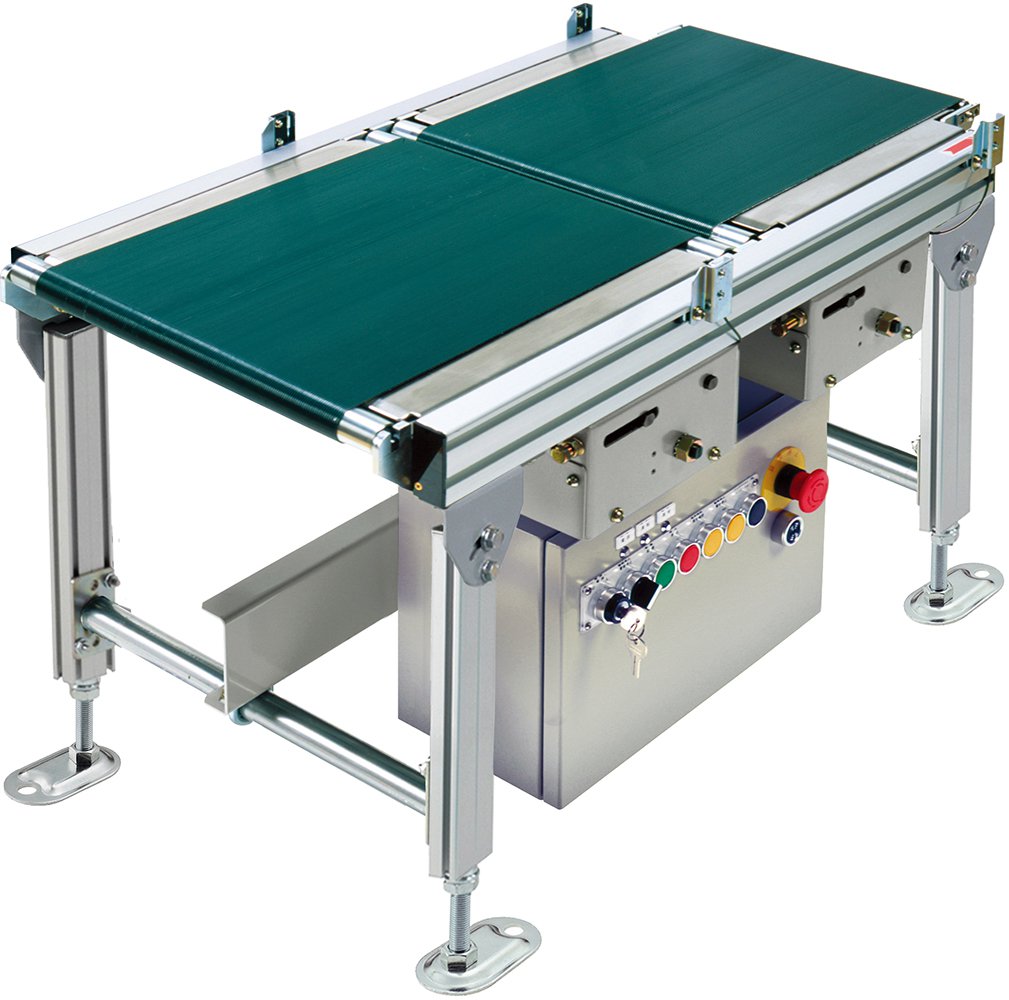

高速インダクションコンベヤ
DCブラシレスモータローラを採用し、高頻度、高精度な起動停止(0.4秒ON、0.4秒OFF)を実現します。毎時最大4500個のタクト搬送が可能です。
WEBカタログ
仕様
| 呼称幅 | 19 | 29 | |
|---|---|---|---|
| BW実ベルト幅（mm） | 190 | 290 | |
| FW機幅（mm） | 330 | 430 | |
| 機長（mm） | 800（400＋400） | ||
| 機高（mm） | MIN.500 | ||
| 搬送方向 | 正転のみ | ||
| 搬送速度 | 10〜55m／min | ||
| 駆動方式 | センタドライブ | ||
| 動力 | DC24V ブラシレスモータローラ | ||
| 入力電源 | 100V単相 200V単相 200V三相 DC24V | ||
| 搬送物 | MAX. | 200W×300L×150Hmm | 300W×300L×150Hmm |
| MIN. | 100W×100L×20Hmm | ||
| 形状 | ケース品、袋物 | ||
| 標準ベルト | 樹脂製傾斜用ベルト（1プライ） | ||
| 搬送能力 | MAX.4,500個/h※1 | ||
| 搬送質量 | MAX.5kg ただし40m/min以上はMAX.2kg | ||
- 最大搬送能力は搬送物長さ150mm、搬送速度55m/minの場合。

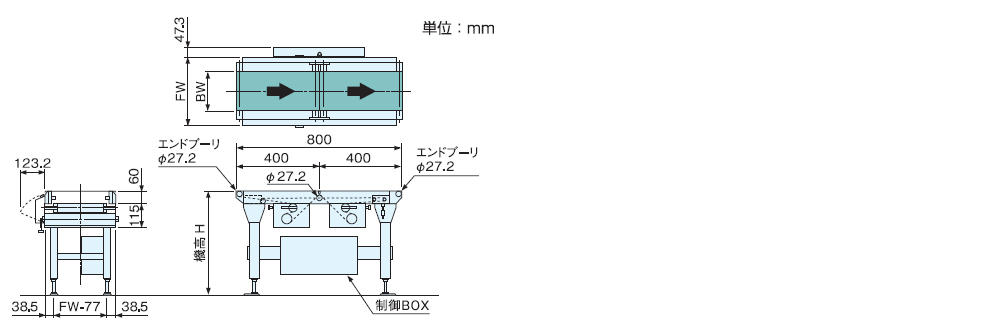

寸法図
注）フレーム断面はこちらをご参照ください。

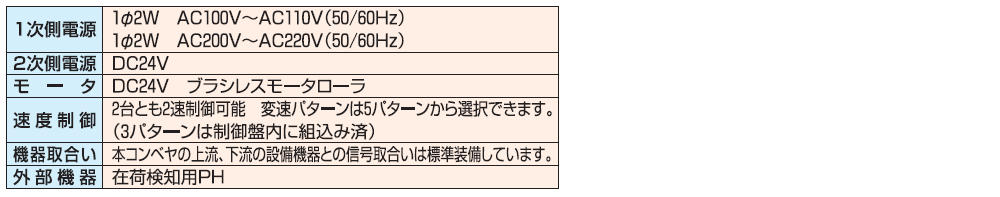

制御仕様
注）制御仕様については下記の3種類が選択できます。
①制御盤付（マグネット、押釦、ブレーカ、ドライバ、AVR）②ドライバとAVRのみ ③ドライバのみ
