ファインコンベヤⅡHSB
ハイスピードブランチャー
高速＆コンパクトな3分岐コンベヤ。 毎時最大4500個の高速3分岐を実現。 しかもエアーシリンダーやチェーンを使わない駆動方式の採用で運転音も静かです。
各種アイコンについて
仕様
| 機幅（mm） | 890 |
|---|---|
| 機長（mm） | 520 |
| 機高（mm） | MIN.500 |
| キャリヤローラ | ストレート部：φ25.4樹脂ローラ |
| カーブ部：樹脂製テーパローラ | |
| ローラピッチ（mm） | ストレート部：37.5 テーパ部：7.5° |
| 速度 | 30〜60m/min ※30m/min以下はテストが必要です。 |
| 搬送物寸法（mm） | MAX.150W×210L（A5判サイズ） MIN.100角 |
| 搬送質量 | MAX.5kg/個 ただし40m/min以上はMAX.2kg/個 |
| 搬送能力 | MAX.4,500個/h |
| 駆動ベルト | 丸ベルト |
| モータ出力 | 90W×2 DC24V電動シリンダー |
| 入力電源 | 200V三相 |

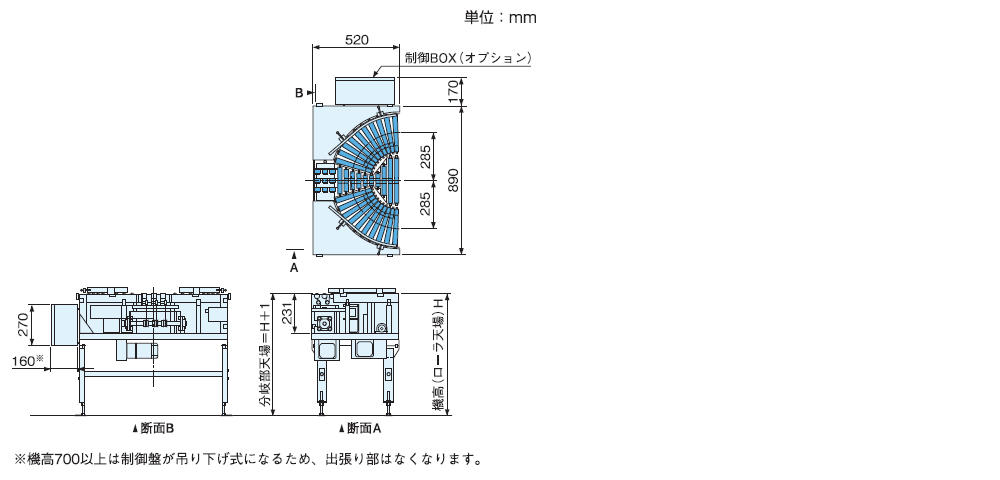

寸法図
