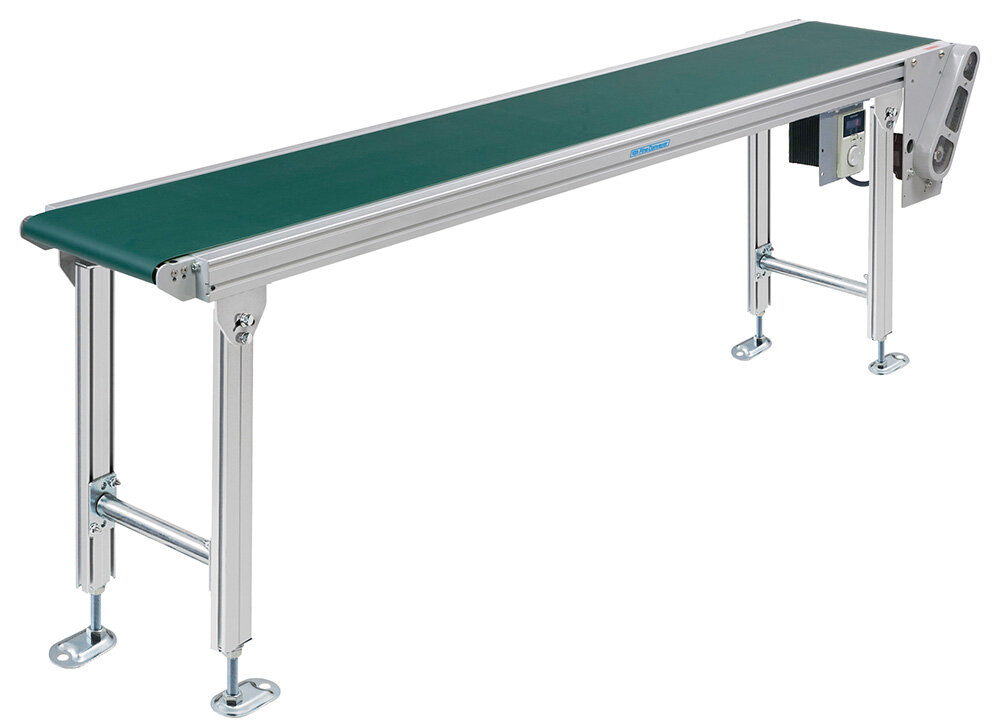

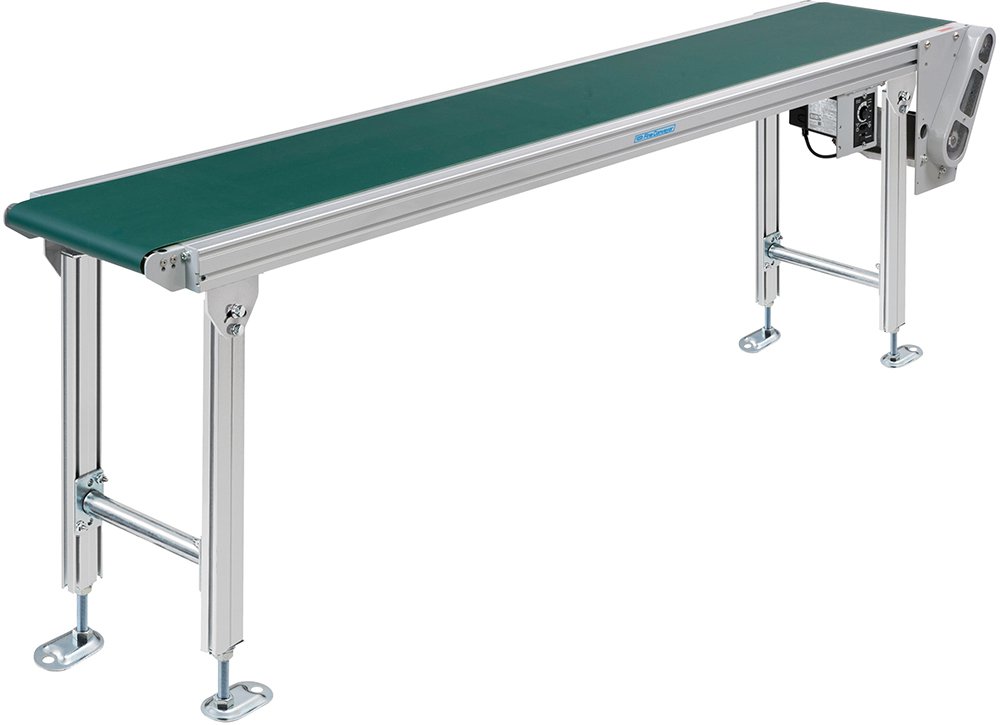

ファインコンベヤⅡ

FHG 90W

FHG 90W

ヘッドドライブ 蛇行レスタイプ

厳しい使用条件に最適な蛇行レスタイプ。

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • ヘッドドライブ
  • ブラシレスモータ変速
  • インバータ
  • 多機能ベル
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FHG 2 30 3 D 4 R 5 300 6 B18 7 R 8 09 9 X

※色文字 は準標準です。

1 機種記号 FHG(ヘッドドライブ 蛇行レス)
2 呼称幅 ※1 20 25 30 35 40 50 60 70 80
BW 実ベルト幅(mm) 200 250 300 350 400 500 600 700 800
FW フレーム幅(mm) 280 330 380 430 480 580 680 780 880
5 機長(cm) MIN 70 80
MAX 800 ※高速仕様は400 400
標準ベルト 樹脂製蛇行防止桟付きベルト(1プライ) 同左(2プライ)
エンドプーリ径 φ38 φ57
3 駆動部タイプ ※2 ※3 D:下付き(標準) U:上付き  H:横出し(中空軸)
4 駆動部の取付方向 ※2 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
7 コントローラの取付方向 ※2 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※4
8 モータ出力 N:定速 09:90W
B:ブラシレス変速
F/G:インバータ変速※5 09:90W
9 入力電源 X:100V単相 Y:200V単相  Z:200V三相
搬送質量※6 MAX. 50kg/台
  1. 高速仕様の適用呼称幅は20〜60です。
  2. 詳細はこちらでご確認ください
  3. 駆動部に横出し(中空軸)仕様を選択する場合は、定速かインバータ変速を選択してください。
    定速は入力電源200V三相のみとなります。
  4. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  5. 「F」は三菱製、「G」は東芝製を表します。
  6. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
  • 駆動部横出し(中空軸)仕様も製作いたしますのでご相談ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

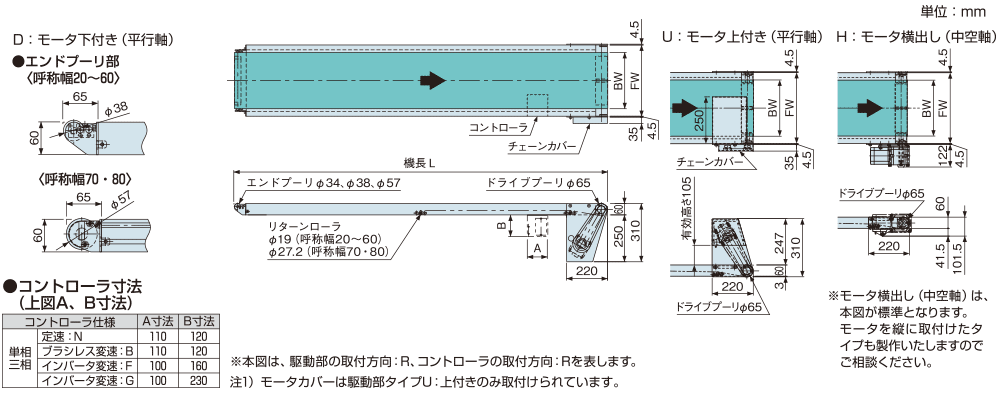

寸法図


注)フレーム断面はこちらをご参照ください。

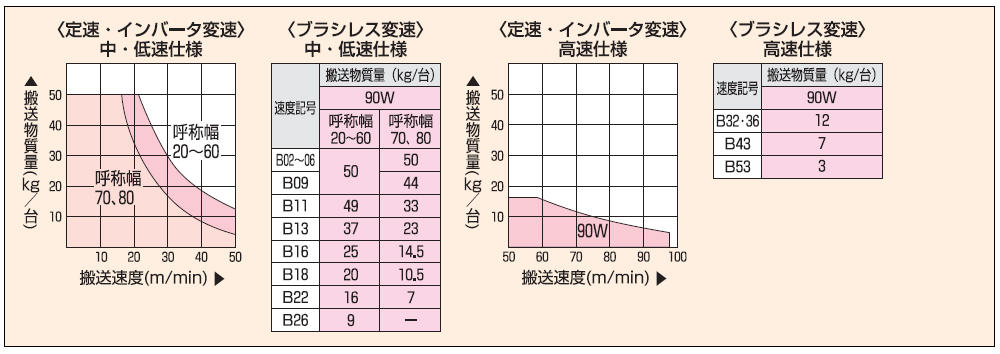

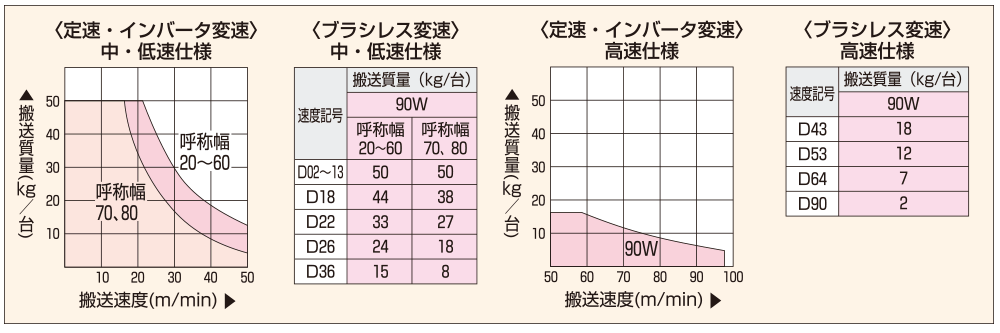

搬送質量の目安

注)下記グラフ/表は水平分散荷重時の搬送質量を表します。

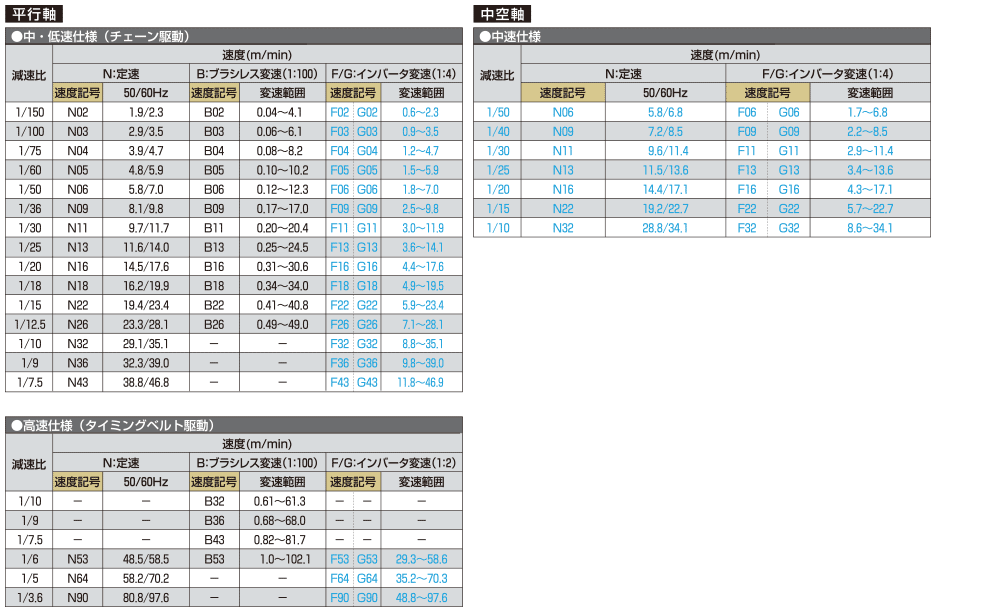

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。
    5. 中空軸を選択する場合は、定速かインバータ変速を選択してください。定速は入力電源200V三相のみとなります。
