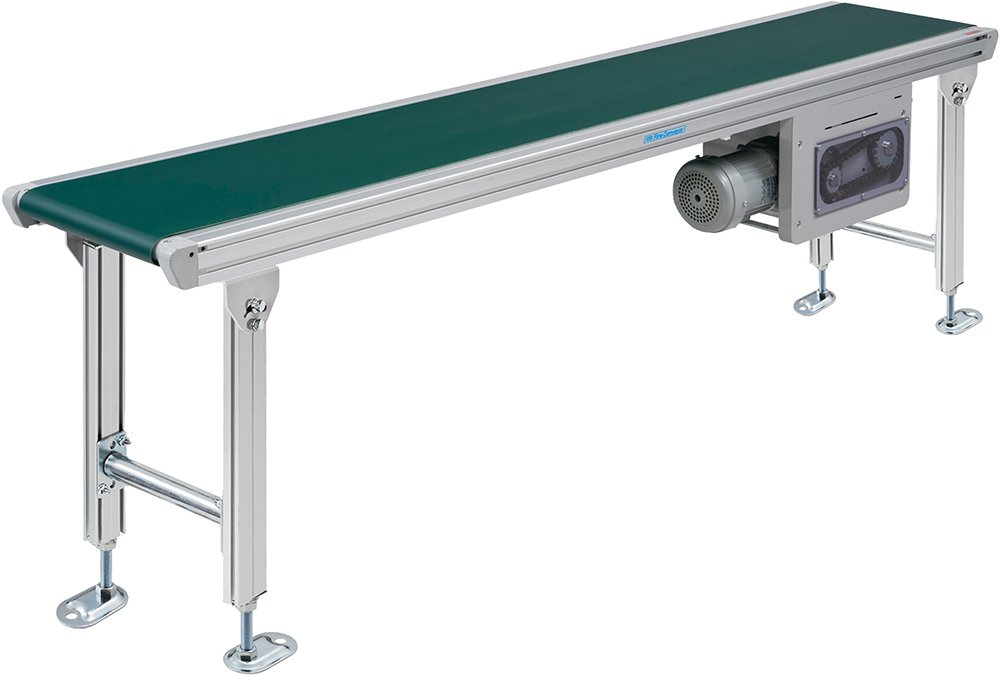

ファインコンベヤⅡ　

型式例

FBH

30

D

R

300

F16

R

20

Z

※色文字 は準標準です。

	機種記号		FBH（センタドライブ スタンダード）
	呼称幅 ※1		20	25	30	35	40	50	60	70	80	90	100
BW 実ベルト幅（mm）			200	250	300	350	400	500	600	700	800	900	1,000
FW フレーム幅（mm）			280	330	380	430	480	580	680	780	880	980	1,080
	機長（cm）	MIN	80					100	120	140	160	180	200
		MAX	1,600 ※高速仕様は400							800		400
標準ベルト			樹脂製平ベルト（2プライ） ※高速仕様は1プライ
エンドプーリ径			φ34（MIN.≦機長≦1,200）							φ57
			φ57（1,200＜機長≦1,600）
	駆動部タイプ ※2		D：下付き
	駆動部の取付方向 ※2		R：搬送方向右側　L：搬送方向左側

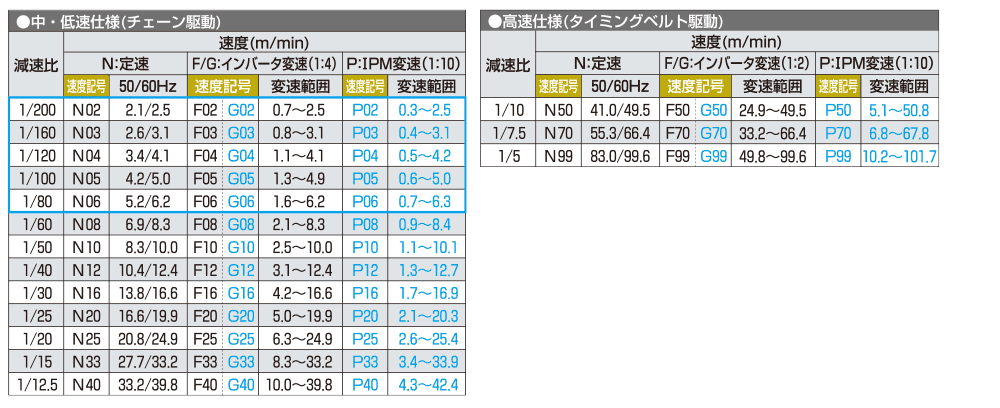

	速度記号		「速度記号 / コンベヤ速度表」をご参照ｌください。
	コントローラの取付方向 ※2		R：搬送方向右側　L：搬送方向左側　T：モータ端子渡し※3
	モータ出力	N：定速	20：200W　10：100W 注）速度記号N06、F06、G06、P06以下の時は100Wになります。
		F/G：インバータ変速※4
		P：IPM変速※5
	入力電源 ※6		X：100V単相　Y：200V単相　 Z：200V三相
搬送質量※7			MAX. 120kg/台

1. 高速仕様の適用呼称幅は20〜60です。
2. 詳細はこちらでご確認ください
3. T：モータ端子渡しは、N：定速の入力電源Z：200V三相のみ適用します。
4. 「F」は三菱製、「G」は東芝製を表します。
5. 変速方式はIPMモータ専用インバータです。
6. 単相電源にする場合は、F/G：インバータ変速のみ適用します。

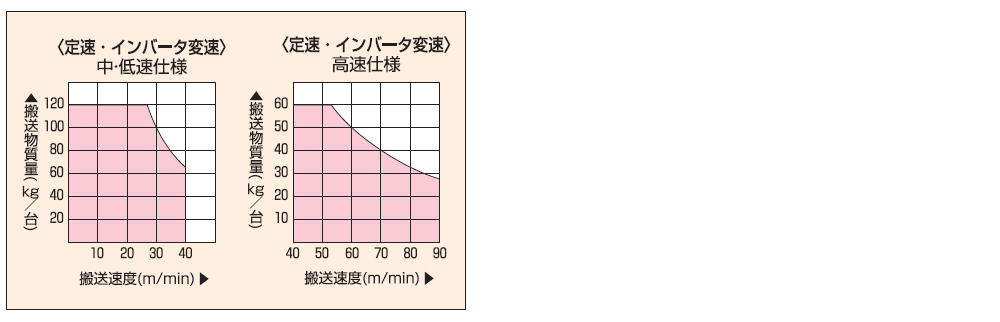

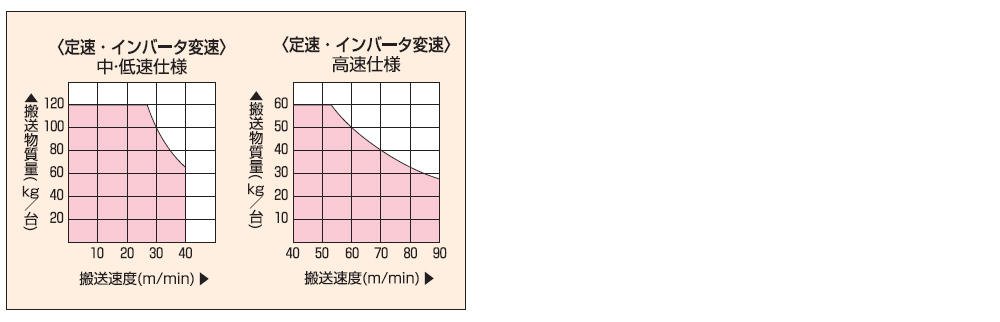

7. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。

• 標準仕様以外のものも製作いたしますのでご相談ください。

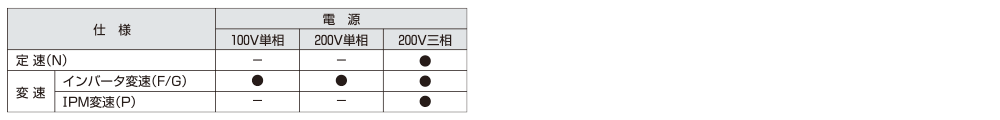

電源対応表

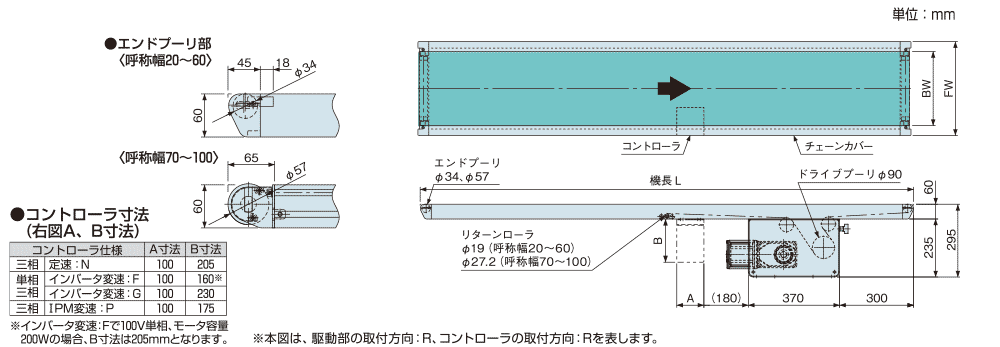

注）フレーム断面はこちらをご参照ください。
