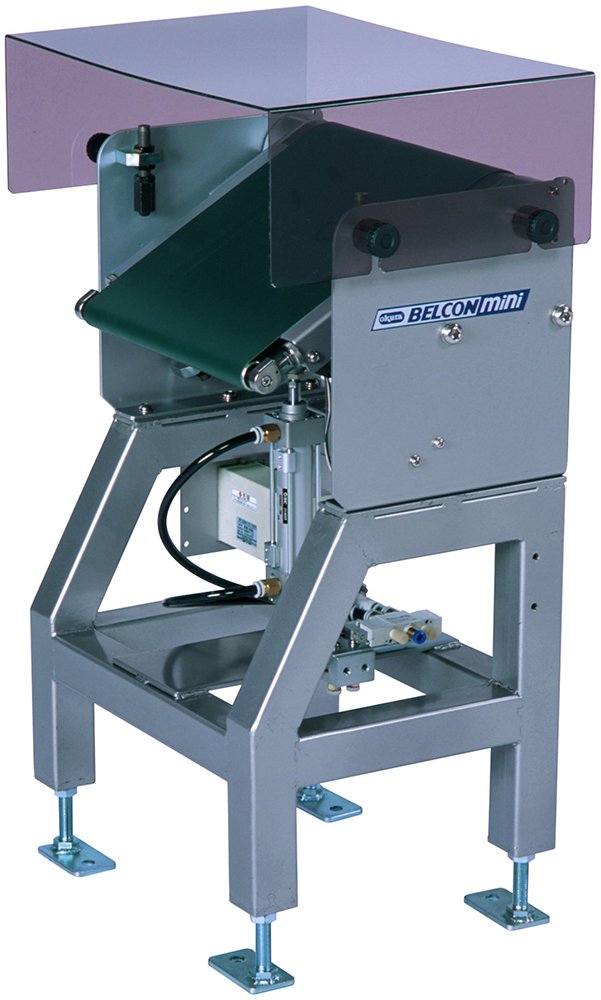

ベルコンミニMXR
高速リジェクトコンベヤ ダンパタイプ
ダンパタイプのNG品払い出し用コンベヤです。 上下2段分岐装置としても威力を発揮します。
各種アイコンについて
仕様
| 機種記号 | MXR (テールドライブ ダンパ) | |
|---|---|---|
| 呼称幅 | 20 | 30 |
| BW 実ベルト幅（mm） | 200 | 300 |
| FW1 ベースフレーム幅（mm） | 340 | 440 |
| FW2 スイングフレーム幅（mm） | 245 | 345 |
| S シリンダストローク（mm） | 100 落差：150（ショック吸収用アブソーバを上下に装備） | |
| 機長（mm） | 350 | |
| 標準ベルト | 樹脂製蛇行防止桟付きベルト(1プライ) | |
| エンドプーリ径 | φ27.2 | |
| 最低機高（mm） | 700 | |
| フレーム（mm） | スチール製 （ベースフレーム高さ：290、スライドフレーム高さ：40） |
|

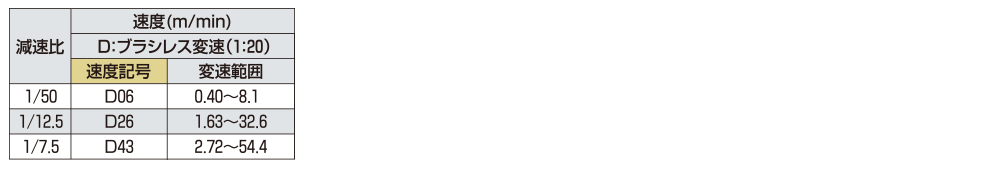

| 搬送速度 ※1 | 0.49〜49m/min | |
| モータ出力 | 90W | |
| 入力電源 | AC100V単相 AC200V単相 AC200V三相 | |
| 搬送能力 | MAX.3,600個/時 ただし搬送物サイズが200L×50H以下の場合 |
|
| 搬送質量 | 3.5kg/台 | |
- ブラシレス変速が標準です。

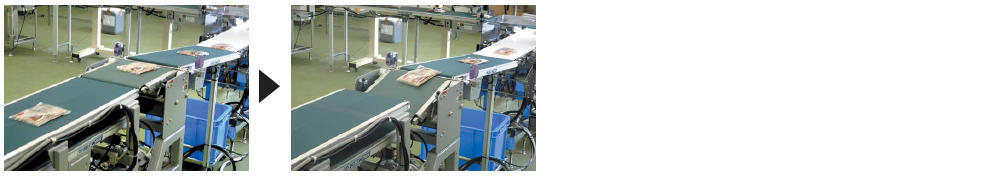

検査工程に採用されたMXR。NG品はダンプされ下段コンベヤへ払い出されます。

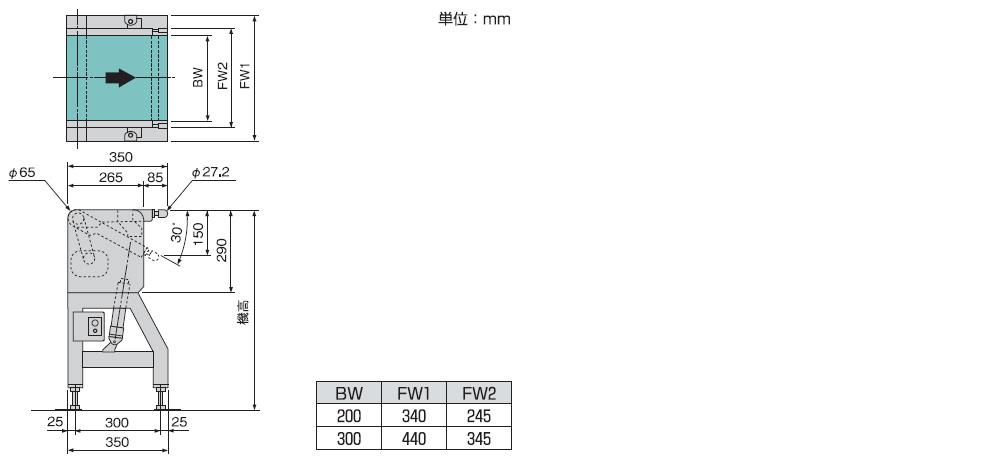

寸法図
