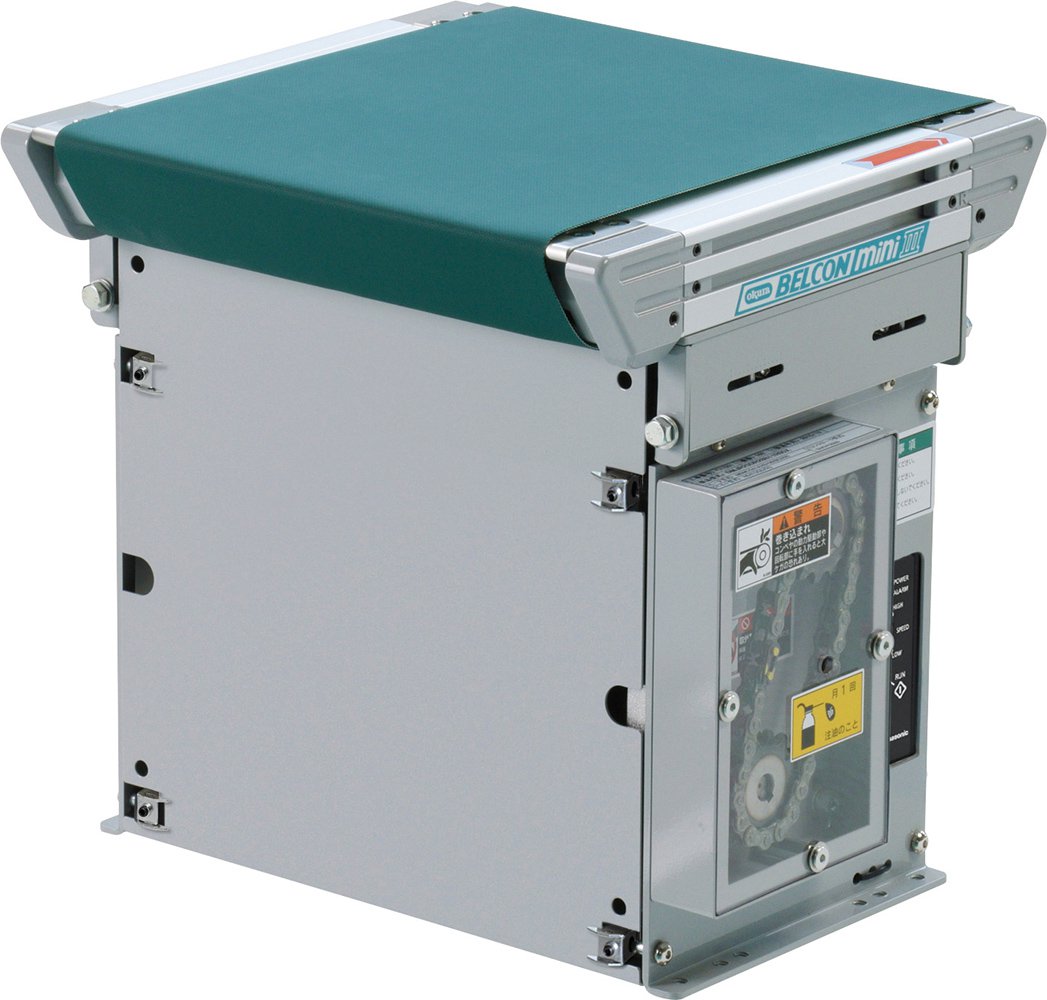

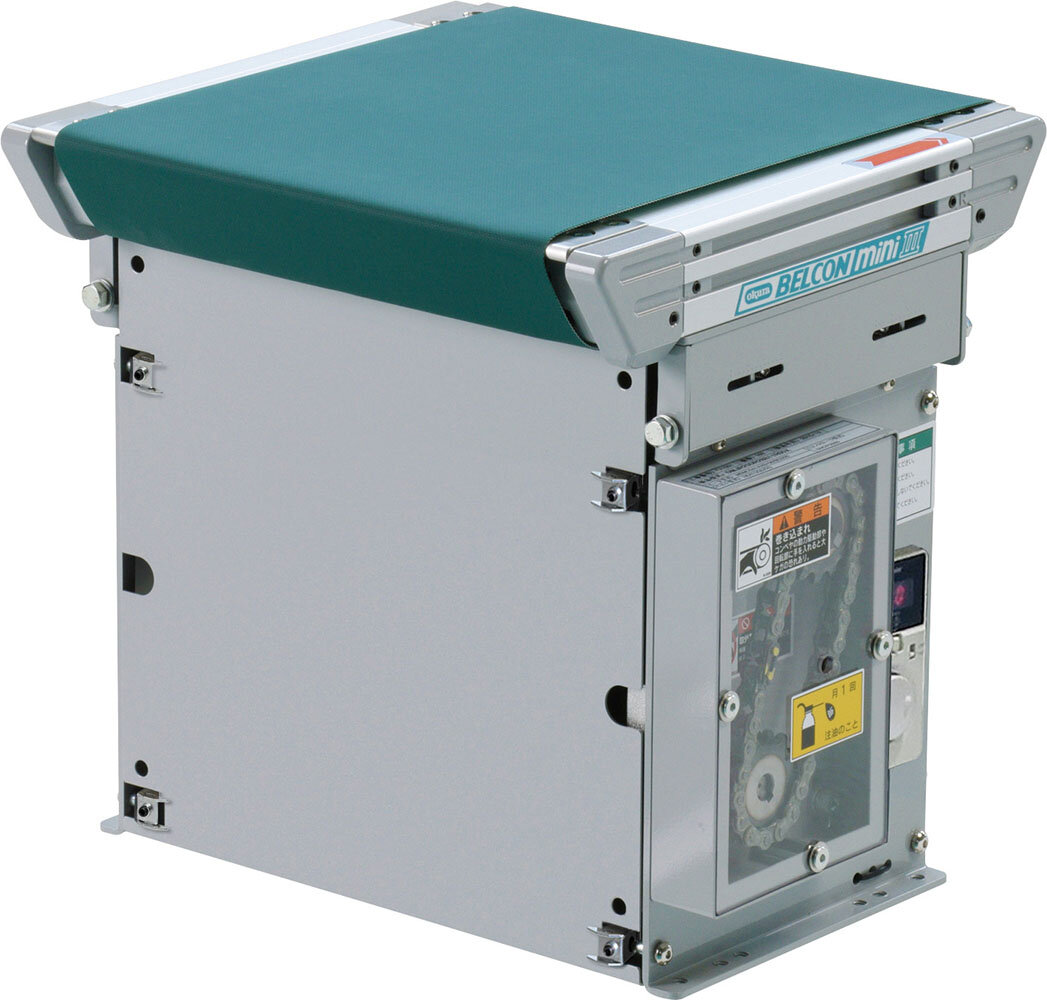

ベルコンミニⅢ

DMJS

DMJS

短機長ナイフエッジタイプ

短機長で先端はR3mmのナイフエッジ。
小ものの乗り移りがスムーズ。

  • フレーム高さ・2溝/40mm
  • 搬送能力・10kg/台
  • センタドライブ
  • ブラシレスモータ変速
  • インバータ
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 DMJS 2 30 3 D 4 R 5 50 6 B06 7 R 8 05 9 X

※色文字 は準標準です。

1 機種記号 DMJS(両側ナイフエッジ)
2 呼称幅 10 15 20 25 30 35 40 50 60
BW 実ベルト幅(mm) 90 140 190 240 290 340 390 490 590
FW フレーム幅(mm) 145 195 245 295 345 395 445 545 645
5 機長(cm) 呼称幅10~25:MIN.28〜MAX.60
呼称幅30~60:MIN.呼称幅〜MAX.60
標準ベルト 樹脂製平ベルト(1プライ)
エッジ形状 R3
3 駆動部タイプ ※1 D:下付き
4 駆動部の取付方向 ※1 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号/コンベヤ速度表」をご参照ください
7 コントローラの取付方向 ※1 ※2 R:搬送方向右側 L:搬送方向左側
8 モータ出力 N:定速 06:60W 09:90W
B:ブラシレス変速 05:50W 09:90W
F/G:インバータ変速 ※3 06:60W 09:90W
9 入力電源 X:100V単相 Y:200V単相  Z:200V三相
搬送質量 MAX.10kg/台
  1. 詳細はこちらでご確認ください
  2. 駆動部取付方向とコントローラ取付方向は、同じ方向になります。
  3. 「F」は三菱製、「G」は東芝製を表します。F/Gインバータ変速の場合、コントローラは別置きまたは脚に取付となります。
  • 標準仕様以外のものも製作いたしますのでご相談ください。
  • 転倒防止のため、アンカー固定または前後装置と連結して使用願います。

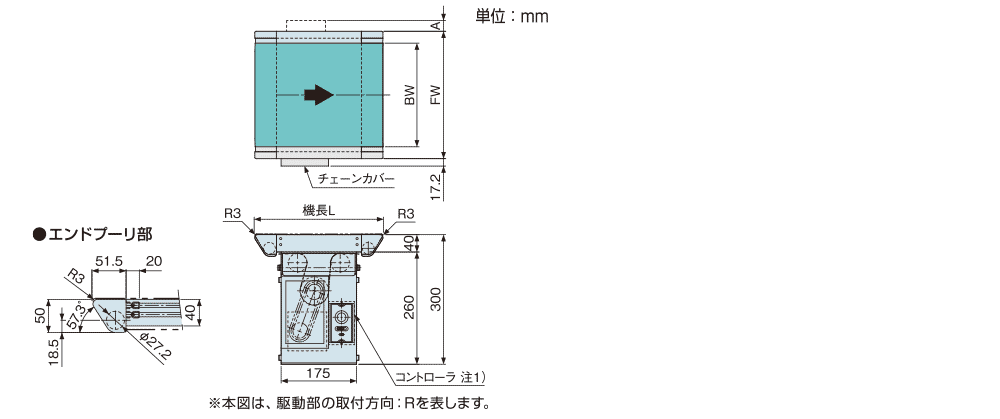

寸法図


  • 1.F/Gインバータ変速の場合、コントローラは別置きまたは脚に取付けとなります。
    2.フレーム断面、モータ突出寸法(上図A寸法)はこちらをご参照ください。
    3.コントローラ突出寸法は、弊社営業部へお問い合わせください。

モーター出力標準設定一覧表

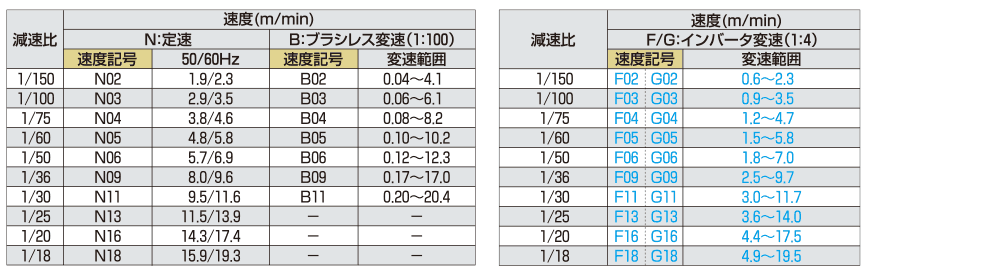

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。
    5. ナイフエッジはエッジプレート上をベルトが走行し抵抗が大きいため、上記速度に制限しています。
