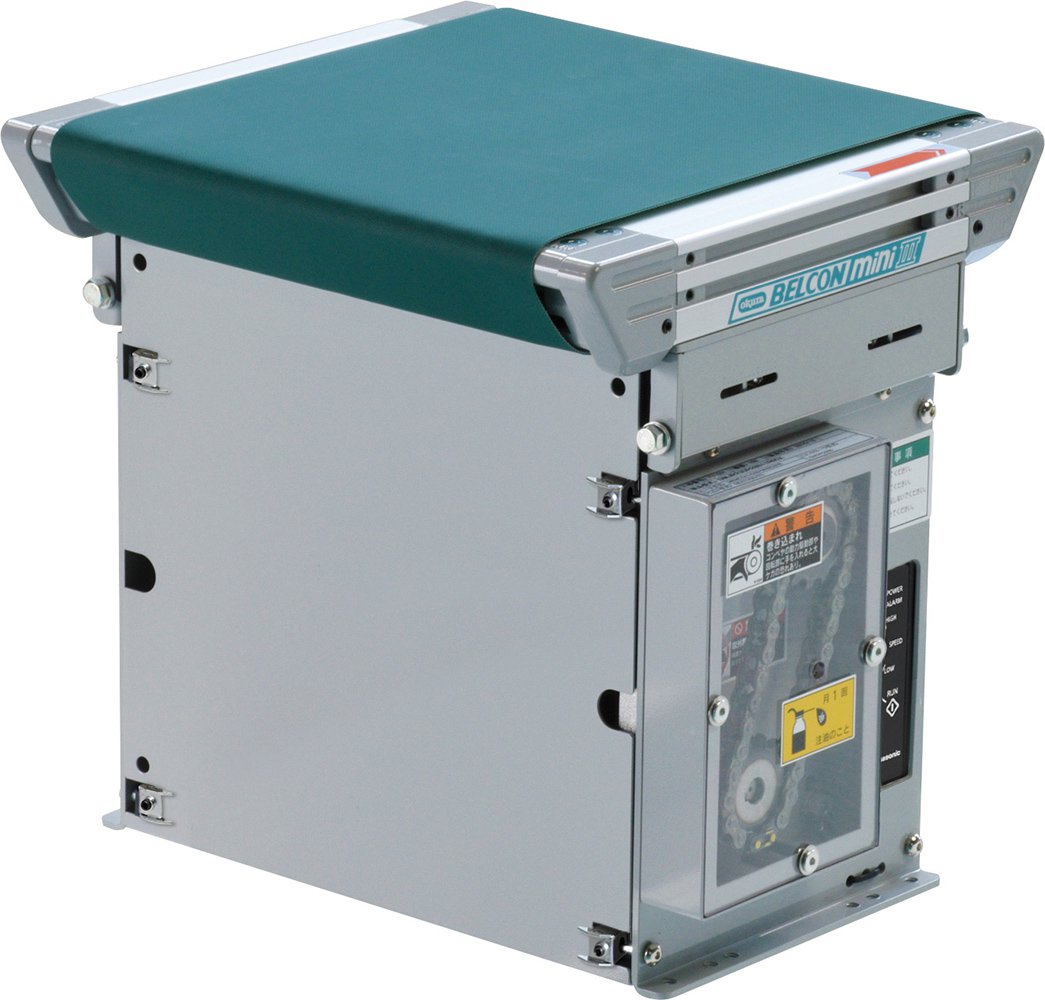

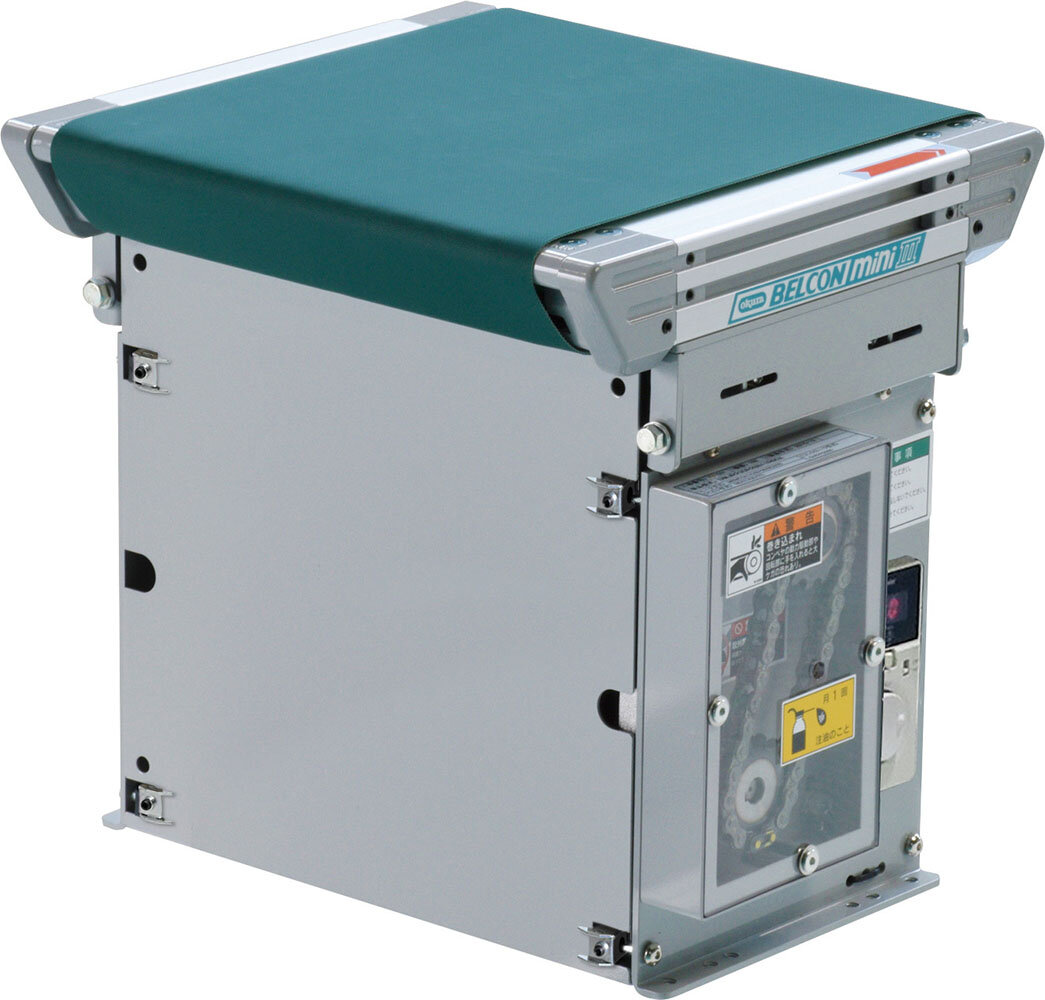

ベルコンミニⅢ
DMJR
短機長ローラエッジタイプ
短機長で先端はR8mmのローラエッジ。
小ものの乗り移りがスムーズ。
WEBカタログ
仕様
 DMJRB |
 30 |
 D |
 R |
 50 |
 B16 |
 R |
 05 |
 X |
※色文字 は準標準です。
|
機種記号 | DMJRB（両側ローラエッジ）、DMJRU（上流側のみローラエッジ） DMJRD（下流側のみローラエッジ） |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅（mm） | 90 | 140 | 190 | 240 | 290 | 340 | 390 | 490 | 590 | ||
| FW フレーム幅（mm） | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 545 | 645 | ||
|
機長（cm） | DMJRB | 呼称幅10～50：MIN.28〜MAX.60 呼称幅60：MIN.35〜MAX.60 |
||||||||
| DMJRU DMJRD | 呼称幅10～25：MIN.28〜MAX.60 呼称幅30～60：MIN.呼称幅〜MAX.60 |
||||||||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（1プライ） | ||||||||||
| エッジ形状 | φ16（R8） | ||||||||||
|
駆動部タイプ ※1 | D：下付き | |||||||||
|
駆動部の取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | |||||||||
|
速度記号 | 「速度記号／コンベヤ速度表」をご参照ください | |||||||||
|
コントローラの取付方向※1 ※2 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※3 | |||||||||
|
モータ出力 | N：定速 | 06：60W 09：90W | ||||||||
| B：ブラシレス変速 | 05：50W 09：90W | ||||||||||
| F/G：インバータ変速 ※4 | 06：60W 09：90W | ||||||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||||||
| 搬送質量 ※5 | MAX.15kg/台 | ||||||||||
- 詳細はこちらでご確認ください
- 駆動部取付方向とコントローラ取付方向は、同じ方向になります。
- T：モータ端子渡しは、N：定速の入力電源Z：200V三相のみ適用します。
- 「F」は三菱製、「G」は東芝製を表します。F/Gインバータ変速の場合、コントローラは別置きまたは脚に取付となります。
- モータ出力は「搬送質量の目安」をご参照ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。
- 転倒防止のため、アンカー固定または前後装置と連結して使用願います。

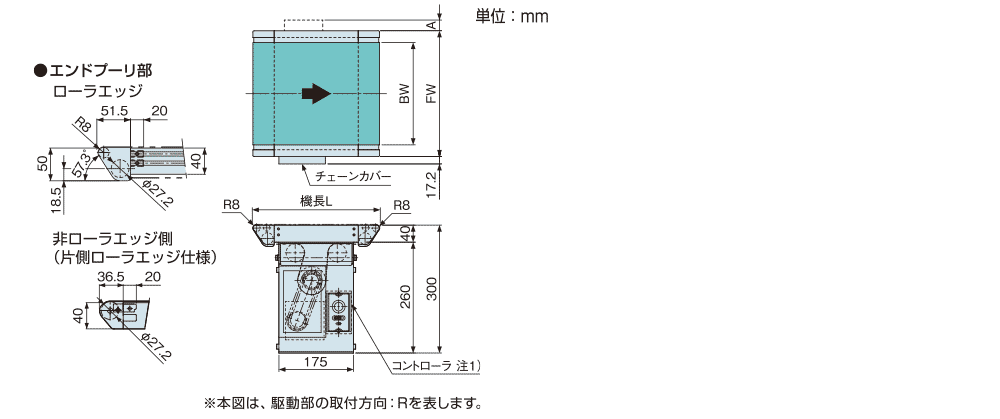

寸法図
- 1.F/Gインバータ変速の場合、コントローラは別置きまたは脚に取付けとなります。
2.フレーム断面、モータ突出寸法(上図A寸法)はこちらをご参照ください。
3.コントローラ突出寸法は、弊社営業部へお問い合わせください。

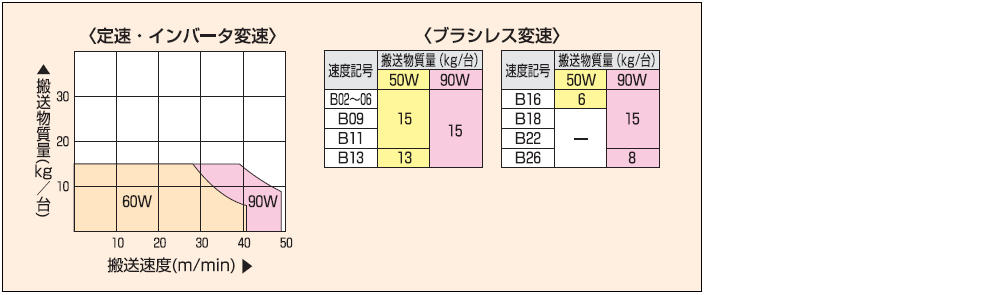

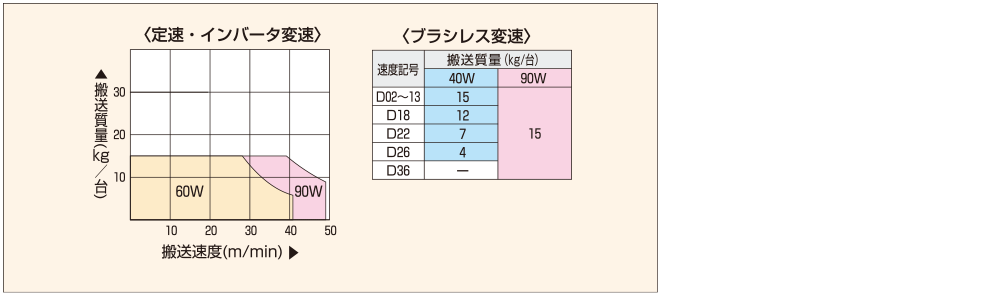

搬送質量の目安
注）下記グラフ/表は水平分散荷重時の搬送質量を表します。
モーター出力標準設定一覧表
注）速度や搬送質量など使用条件により、モータ出力をランクアップされる場合は、上の搬送質量グラフでモータ出力を選定してください。

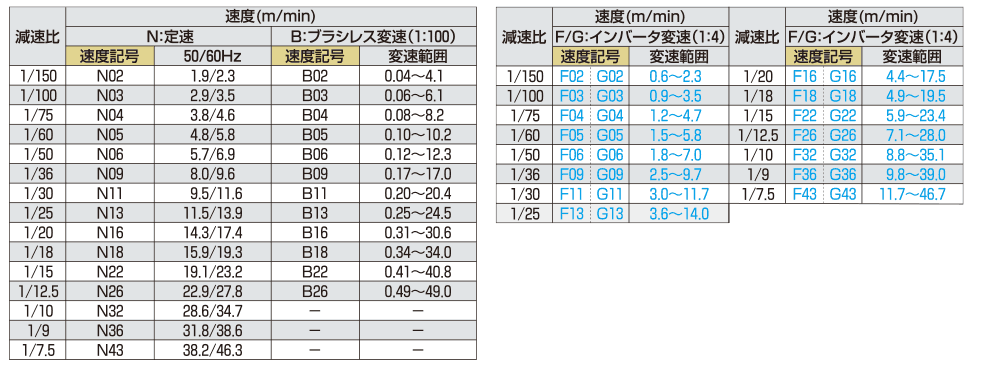

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
3. ブラシレス変速時の負荷による速度変動は±1%以内です。
4.「F」は三菱製、「G」は東芝製を表します。
