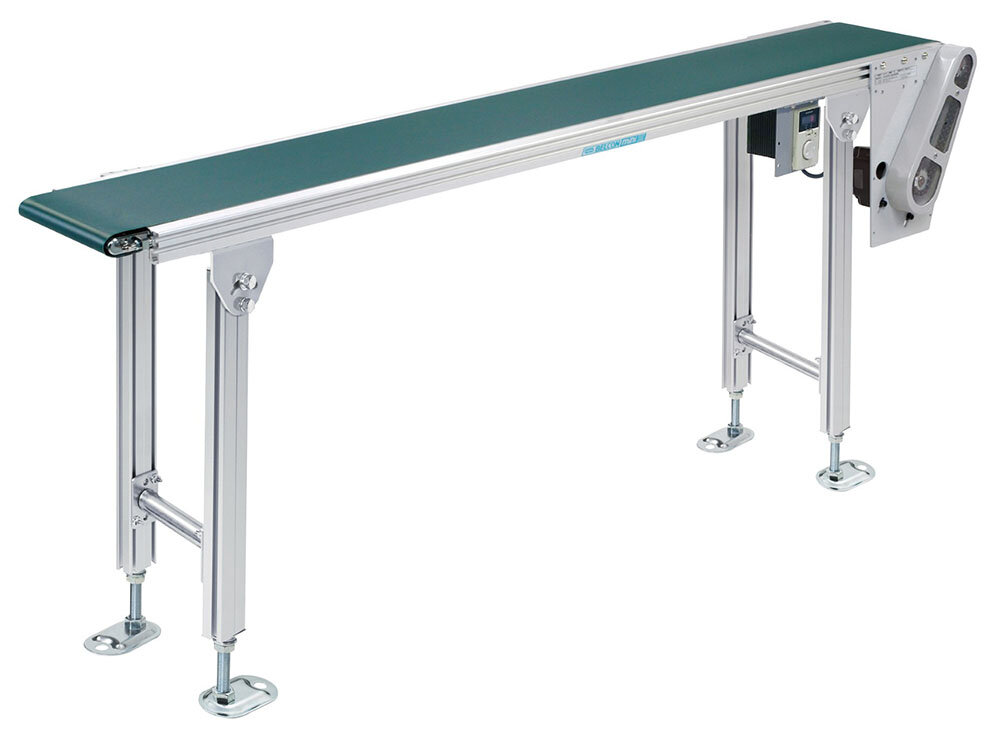

ベルコンミニⅢ
DHH
ヘッドドライブ スタンダードタイプ
メンテが簡単で、特殊搬送物に最適なDHH。
WEBカタログ
仕様
 DHH |
 30 |
 D |
 R |
 300 |
 B18 |
 R |
 09 |
 X |
※色文字 は準標準です。
|
機種記号 | DHH （ヘッドドライブ スタンダード） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 07 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅 ※1 （mm） | 72 | 97 | 147 | 197 | 247 | 297 | 347 | 397 | 497 | 597 | ||
| FW フレーム幅 （mm） | 120 | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 545 | 645 | ||
|
機長 ※2 （cm） | 呼称幅07：MIN.100〜MAX.600 呼称幅10～50：MIN.100〜MAX.800 呼称幅60：MIN.120〜MAX.800 |
||||||||||
| 標準ベルト | 樹脂製平ベルト（1プライ） | |||||||||||
| エンドプーリ径 | φ27.2 | |||||||||||
|
駆動部タイプ ※3 ※4 | D：下付き（平行軸） U：上付き（平行軸） H：横出し（中空軸） | ||||||||||
|
駆動部の取付方向 ※3 | R：搬送方向右側 L：搬送方向左側 | ||||||||||
|
速度記号 | 「速度記号／コンベヤ速度表」をご参照ください | ||||||||||
|
コントローラの取付方向 ※3 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※5 | ||||||||||
|
モータ出力 ※6 | N：定速 | 02：25W 04：40W 06：60W 09：90W | |||||||||
| B：ブラシレス変速 | 05：50W 09：90W | |||||||||||
| F/G：インバータ変速 ※7 | 02：25W 04：40W 06：60W 09：90W | |||||||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | ||||||||||
| 搬送質量 ※8 | MAX. 50kg/台 | |||||||||||
- 機長400cmを超える場合は、実ベルト幅より、7mm狭くなります。
- 高速仕様の機長はMAX.400。呼称幅07の機長はMAX.600。
- 詳細はこちらでご確認ください
- 駆動部に横出し（中空軸）仕様を選択する場合は、モータ出力90Wの定速かインバータ変速を選択してください。
定速は入力電源200V三相のみとなります。 - T：モータ端子渡しは、N：定速の入力電源Z：200V三相のみ適用します。
- 高速仕様のモータ出力は90Wです。
- 「F」は三菱製、「G」は東芝製を表します。
- モータ出力は「搬送質量の目安」をご参照ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。

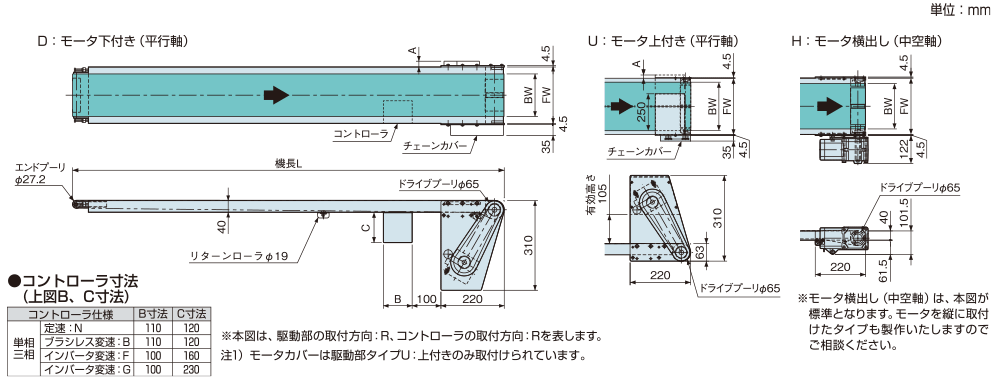

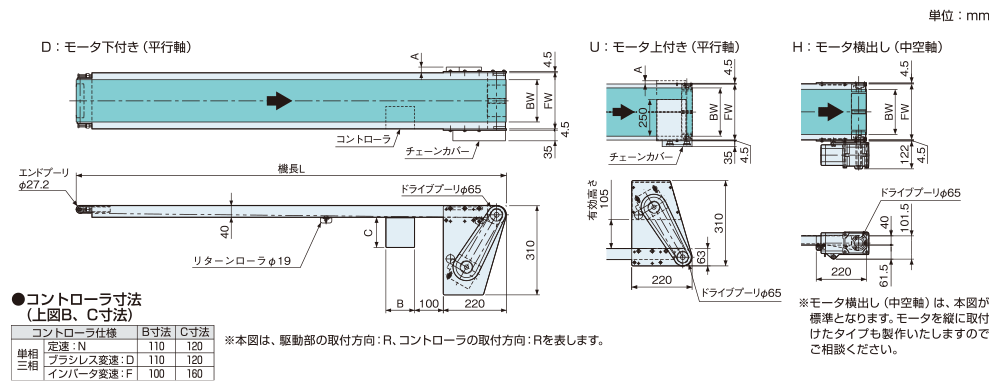

寸法図
注）フレーム断面、平行軸のモータ突出寸法(上図A寸法)、コントローラ突出寸法はこちらをご参照ください。

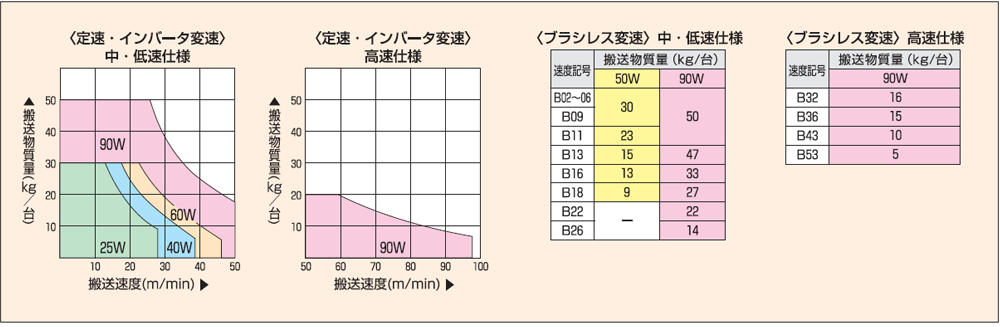

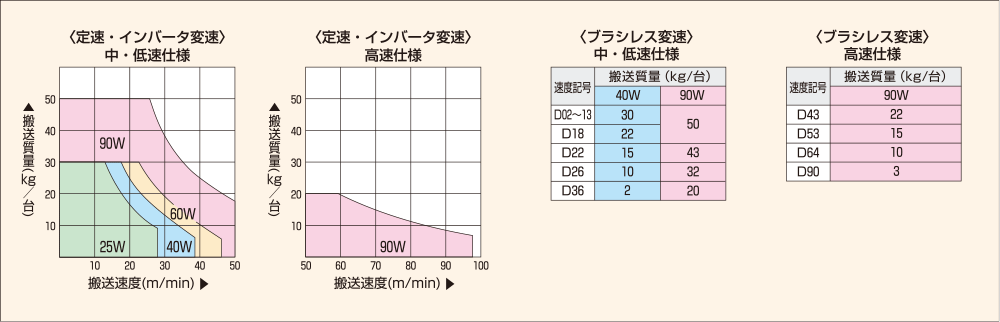

搬送質量の目安
注）下記グラフ/表は水平分散荷重時の搬送質量を表します。

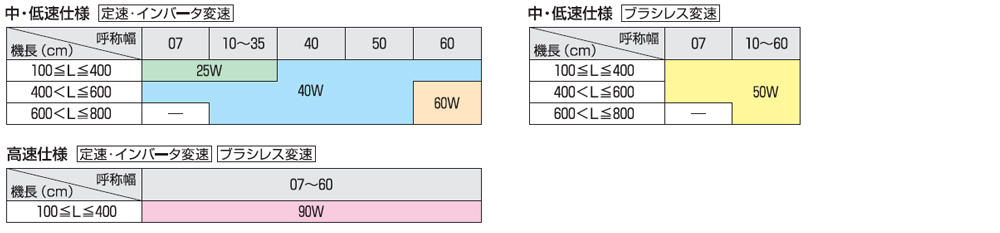

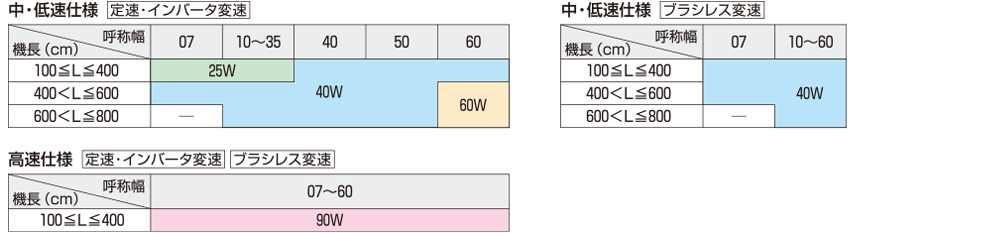

モーター出力標準設定一覧表
注）速度や搬送質量など使用条件により、モータ出力をランクアップされる場合は、上の搬送質量グラフでモータ出力を選定してください。

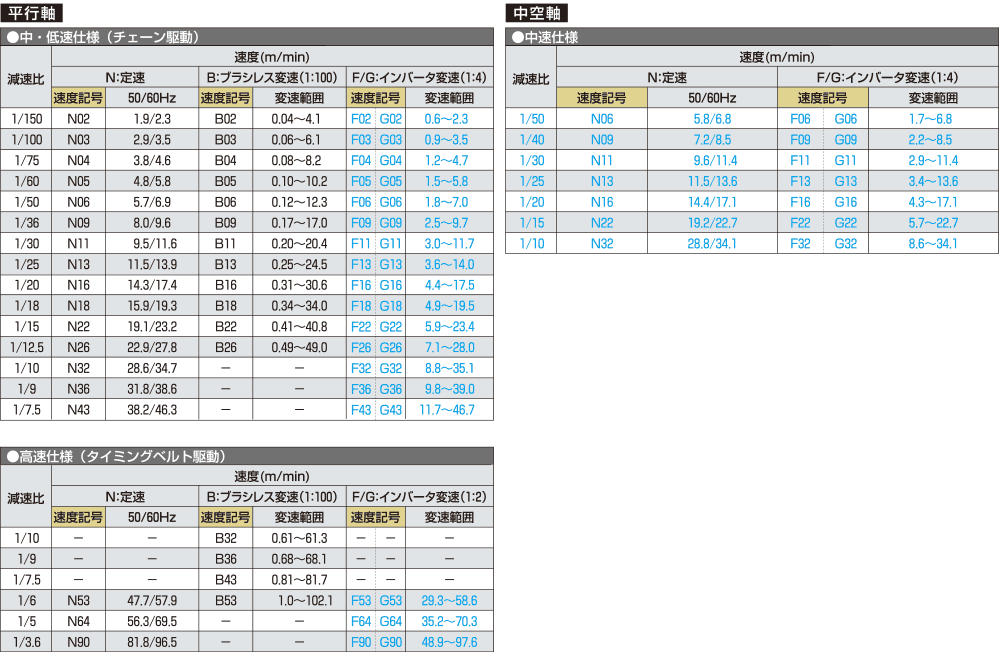

コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
3. ブラシレス変速時の負荷による速度変動は±1%以内です。
4.「F」は三菱製、「G」は東芝製を表します。
5. 中空軸を選択する場合は、モータ出力に90Wの定速かインバータ変速を選択してください。定速は入力電源200V三相のみとなります。
