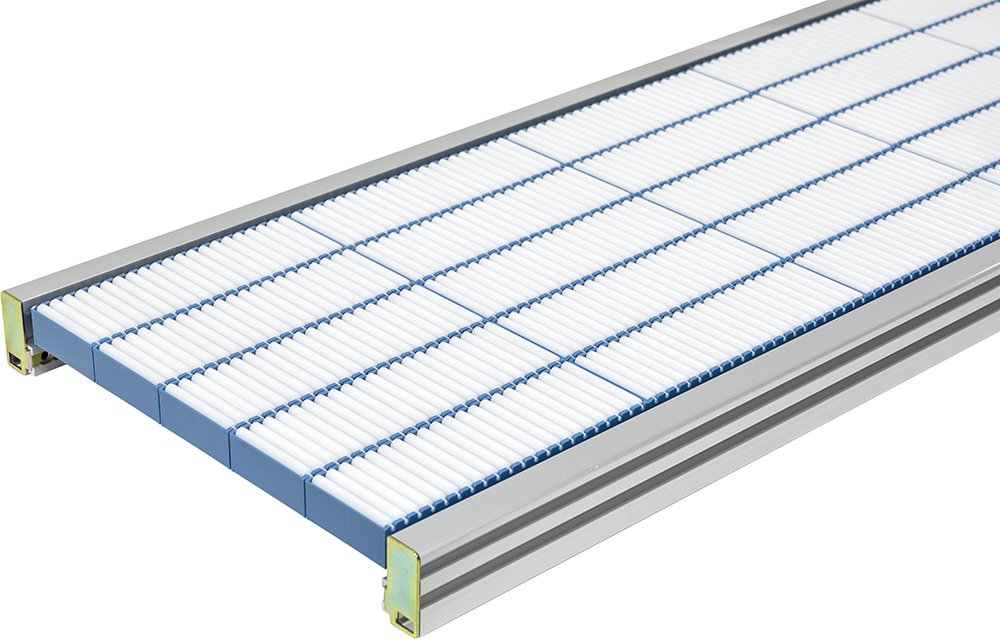

ローラコンベヤ(コロコンミニマム)KBMD

KBMD:樹脂製 軽荷重小物用/KBML:樹脂製 軽荷重小物用 薄型タイプ

ローラ径φ6、ローラピッチ7mmのきめ細やかな配列により、最小25mm角の極小搬送物も運べます。 ※「コロコン」はオークラ輸送機の登録商標です。

ローラコンベヤ(コロコンミニマム) / KBMD
各種アイコンについて
ローラコンベヤ(コロコンミニマム) / KBMD

製品概要

■ローラ径×幅:φ6×44.5W mm(POM)
■フレーム
 KBMD:17.5W×40H mm(アルミ製)
 KBML:12.5W×24H mm(アルミ製)
■製作可能範囲(呼称幅):50~500

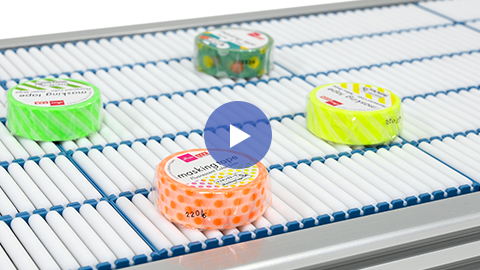

動画

仕様

型式と仕様
KBMD 150
×
1800

単位:mm

機種 KBMD/コロコンミニマム(樹脂製・軽荷重小物用)
KBML/コロコンミニマム(樹脂製・軽荷重小物用・薄型タイプ)
呼称幅 50 100 150 200 250 300 350 400 500
FW 機幅 (mm) KBMD 95 145 195 245 295 345 395 445 545
KBML 75 125 175 225 275 325 375 425 525
ローラピッチ (mm) 7
L 機長※1(mm) 300、600、900、1,200、1,500、1,800、2,100
ローラ強度 0.5kg/ローラ
搬送物寸法 最小25角
  1. 乱尺機長は150mmピッチでの製作になります。
  • 手配時には呼称幅で表記してください。

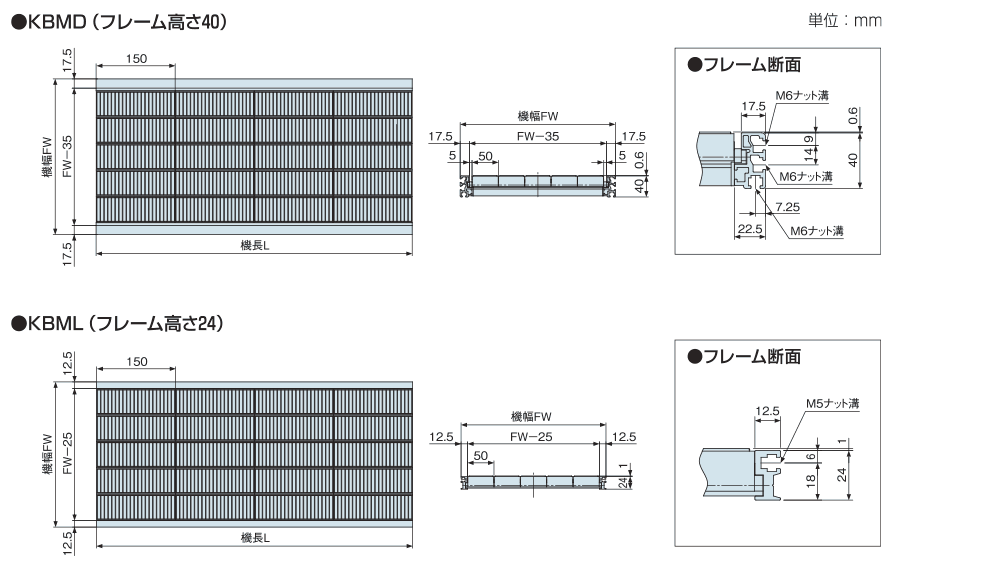

寸法図

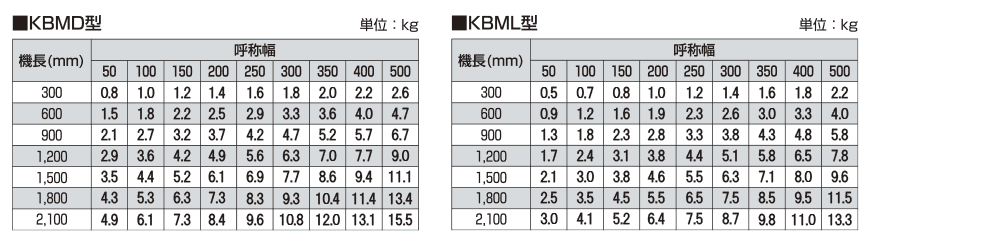

本体質量表

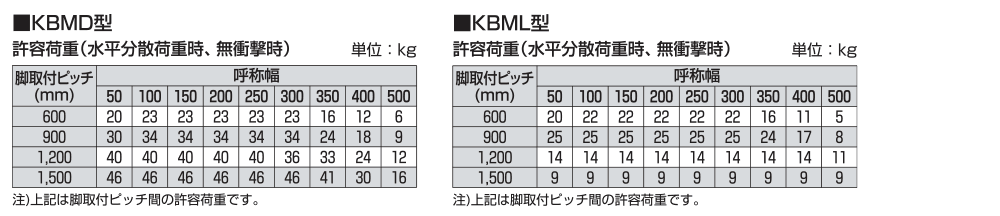

搬送質量の目安

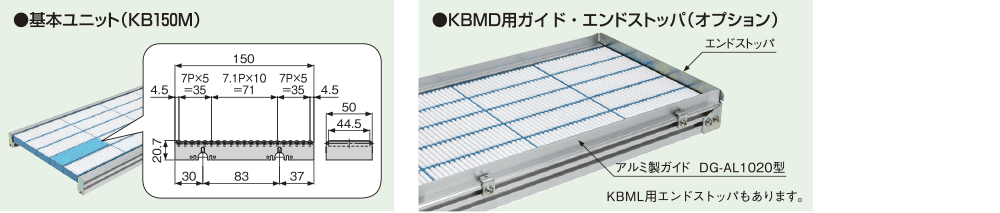

構成部品

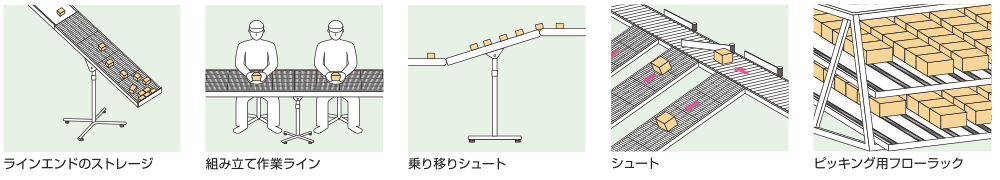

主な用途例
