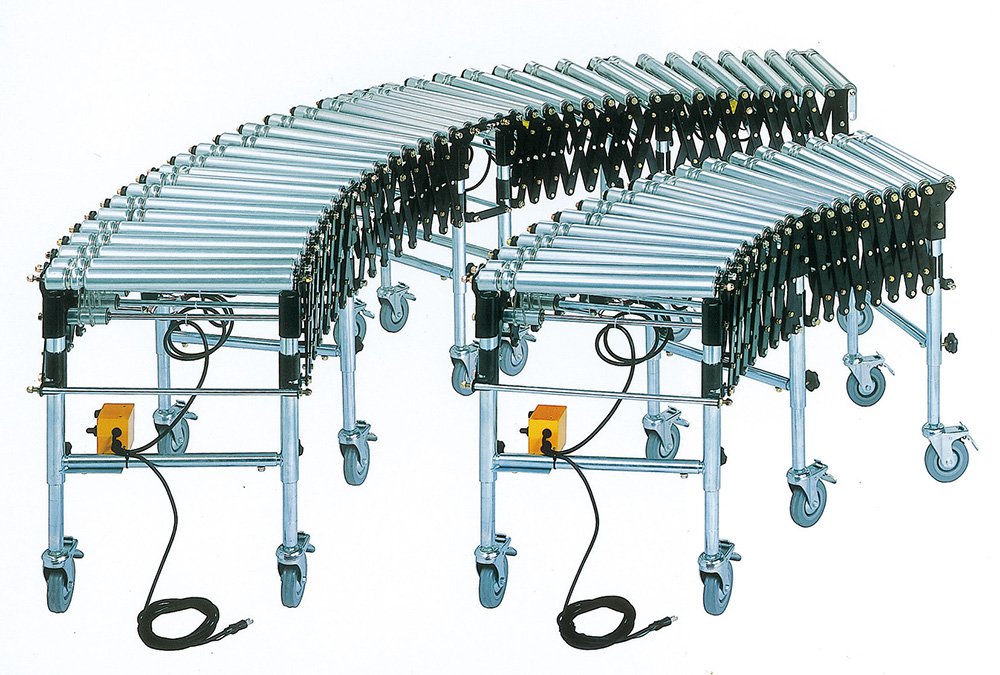

スチール製フリーカーブコンベヤ
仕様
|
- |
|
- |
|
単位:mm
機種記号 | SFXD(ドライブ 軽荷重用 スチール製) | ||||
---|---|---|---|---|---|
ローラ径 | 42:φ42.7 | ||||
ローラ配列 | S:ローラ単列 | ||||
FWフレーム内幅(mm) | 500 | 630 | 500 | 630 | |
RW呼称ローラ幅(mm) | 490 | 620 | 490 | 620 | |
P ローラピッチ(mm) | 46〜133 | ||||
スパン(L機長)(mm) ※1 | 4:4スパン(1,687〜4,123) | 2:2スパン (758〜1,976) | |||
脚タイプ(機高)(mm) | 無記入:標準 565≦機高≦840 L:低機高 465≦機高≦640 |
||||
1スパン当たりの許容荷重 ※2 | 35kg | ||||
モータ出力 | 25W×4 | 25W×2 | |||
入力電源 | X:AC100V(単相) Y:AC200V(単相) Z:AC200V(三相) | ||||
速度(50/60Hz) | 18:15/18 24:20/24 36:30/36 (m/min) |
- L機長は両端の脚の芯々の数値です。

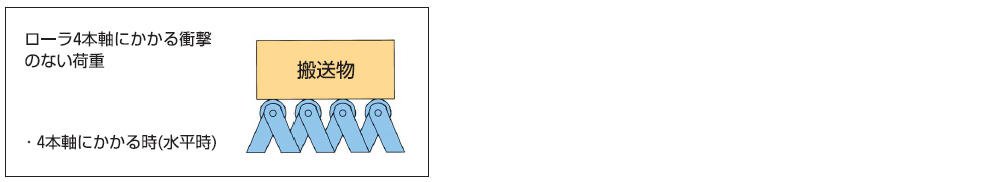

- 1スパン当たりの許容荷重は1スパン(ローラ8本)にかかる衝撃のない荷重の合計です。
単位:mm
スパン | 4スパン | 2スパン | ||
---|---|---|---|---|
自重(kg) | 128 | 150 | 62 | 73 |
脚数 | 6脚 | 3脚 | ||
キャスター | φ100ブレーキ付き |
ローラ配列について
カーブ箇所の指向性は複列タイプが優れています。フリーカーブコンベヤを曲げた状態で使用する場合は、複列タイプもしくは、混合タイプをご選択ください。

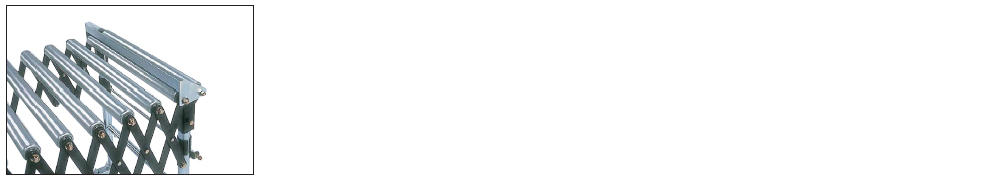

可動式ストッパ(オプション)

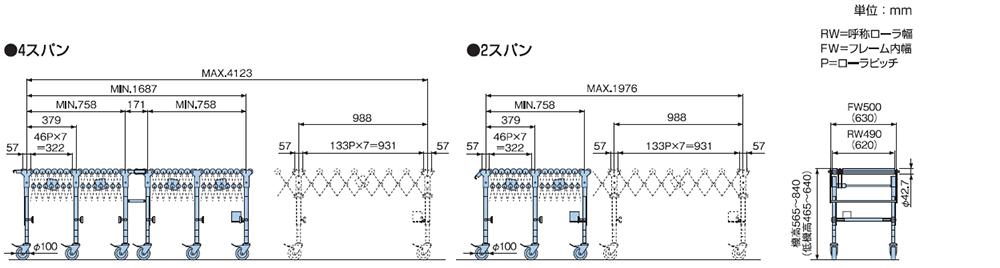

寸法図
ピッチと機長の関係

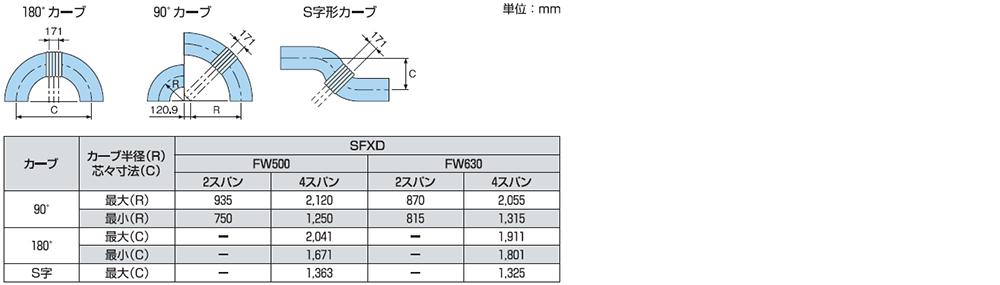

カーブ半径と芯々寸法 ※ご参考値
