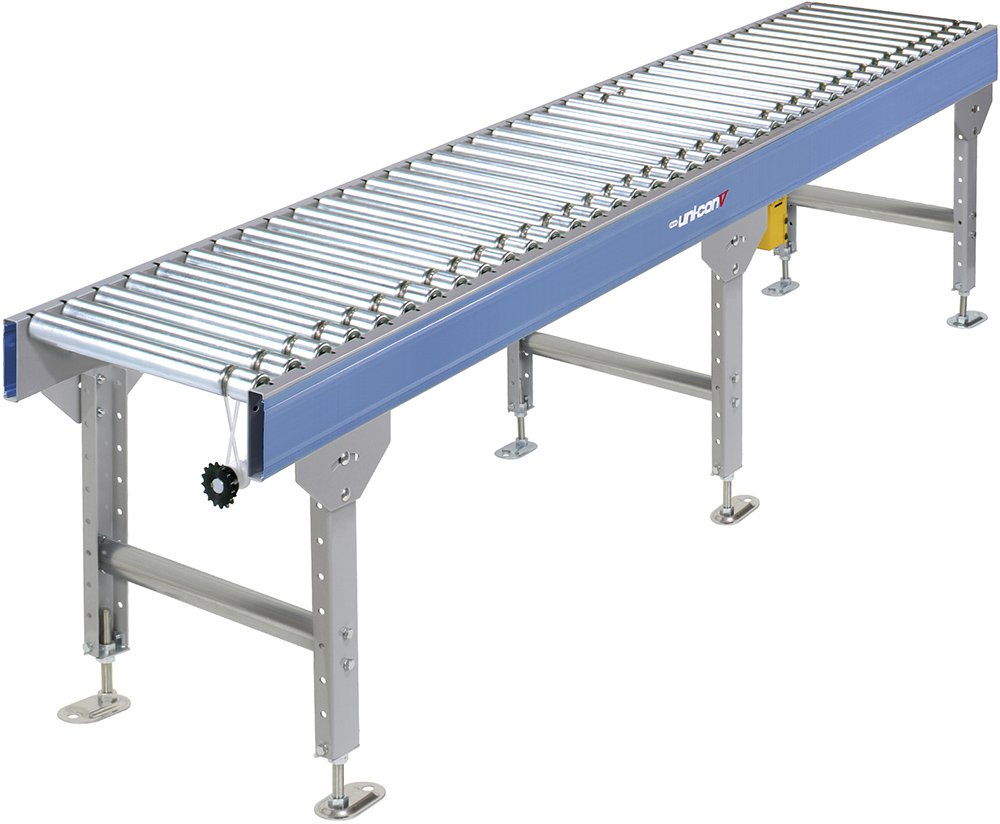

ラインドライブコンベヤ

ストレートやカーブ、分岐など、様々なタイプがユニット化され、それらを組合せたレイアウトを1台のモータで駆動することができます。

  • 搬送能力目安・70km/m
  • スチールフレーム高さ・130mm
  • ローラ径φ48.6
  • CADダウンロード

各種アイコンについて

仕様

※色文字 は準標準です。

機種 VLM(ドライブユニット) VLS(ストレートユニット)
RW呼称ローラ幅(mm) ※1 305 390 490 620 690 790 890 990
FWフレーム内幅(mm) 315 400 500 630 700 800 900 1,000
Wフレーム外幅(mm) 375 460 560 690 760 860 960 1,060
ローラピッチ(mm) 100、75、 50(キャリヤローラはφ42.7) ※2
L機長(mm) VLM:100P…800≦L≦3,000、75P…825≦L≦3,000、 50P…850≦L≦3,000
VLS:100P…400≦L≦3,000、75P…450≦L≦3,000、 50P…800≦L≦3,000
最低機高(mm) VLM:300、330(305RW時) / VLS:210
フレーム(mm) 130×30×11.5×t2.3
キャリヤローラ φ48.6 溝付
ベルト ウレタン丸ベルト
速度(50/60Hz) ※3 (VLM) 0.4kW・0.75kW:15/18 20/24 30/36 m/min / 1.5kW:30/36 m/min
モータ出力 ※4 (VLM)0.4kW 0.75kW 1.5kW
電源 (VLM)AC200V(三相)
  1. 305RWはモータ出力1.5kWには適用しません。
  2. ローラピッチ50P時の最大呼称ローラ幅は690RWです。
  3. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  4. モータ出力0.75kW、1.5kWにはプレミアム効率(IE3)モータを採用しています。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

モータ出力選定の目安

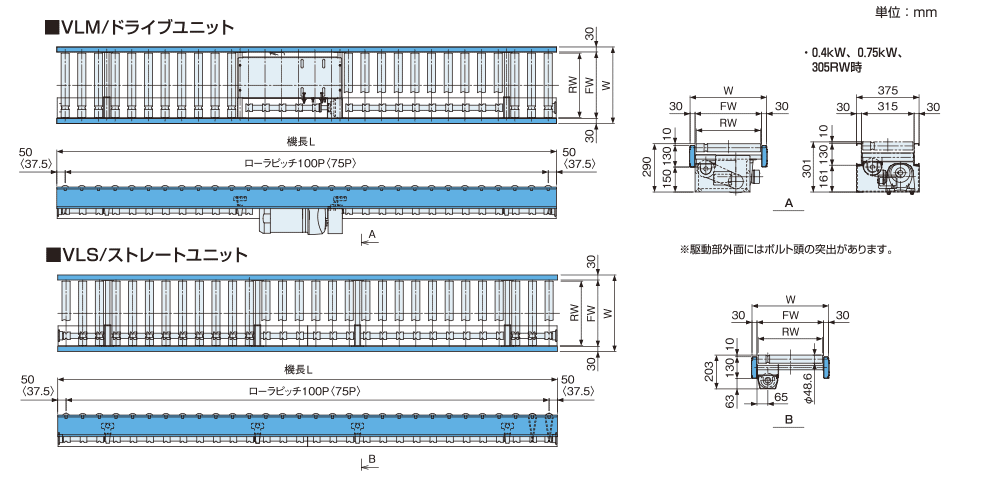

寸法図


注)〈 〉内寸法はローラピッチ75P時の寸法です。

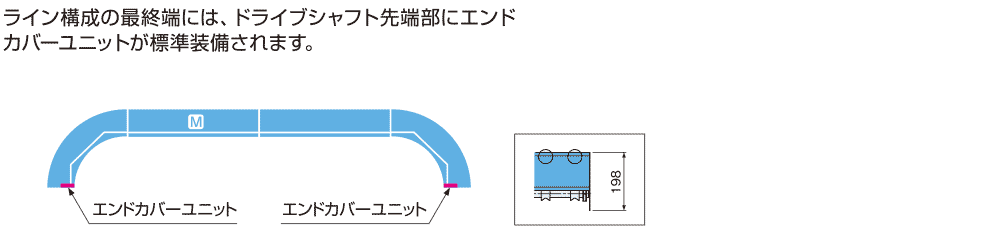

エンドカバーユニット
