ユニコンⅤVLC（R900）

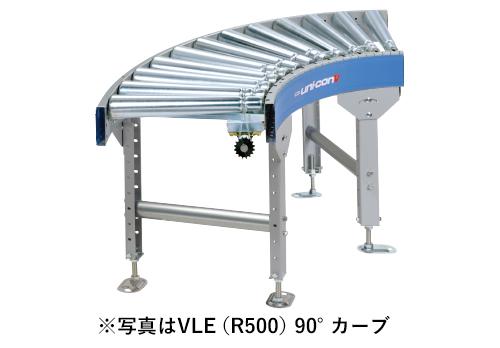

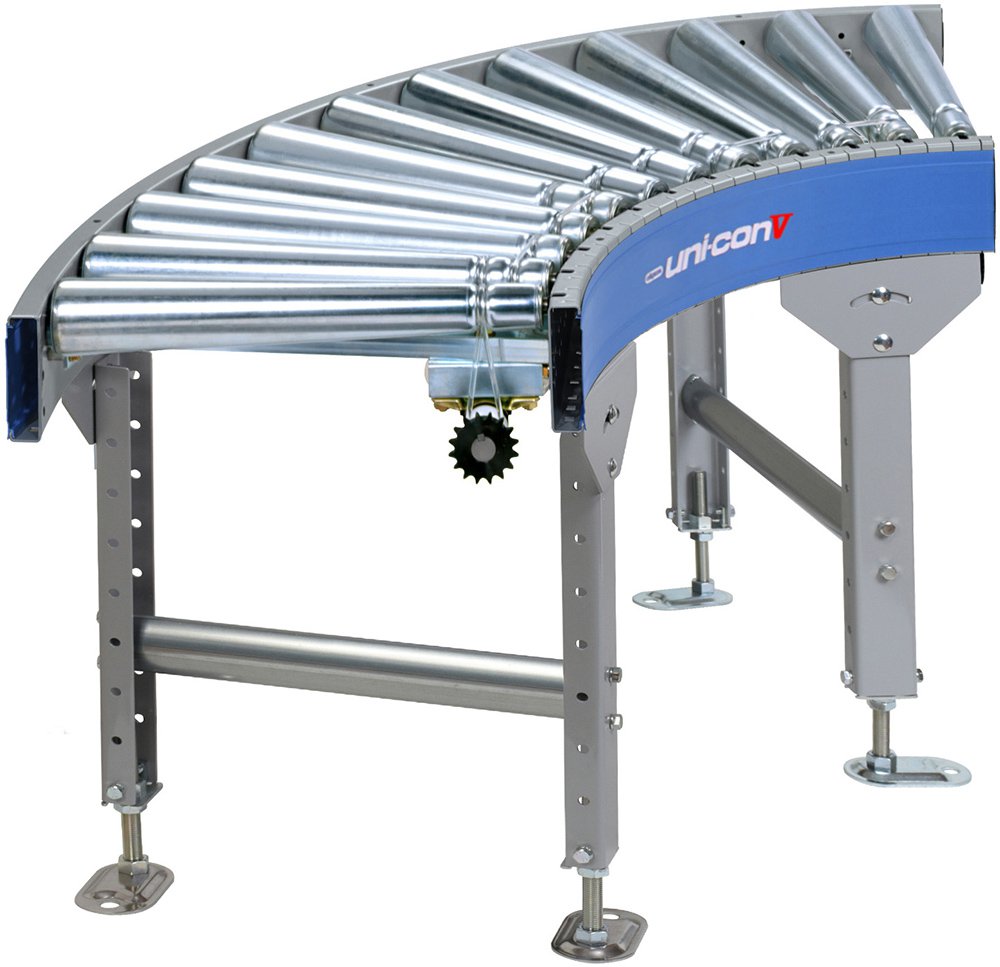

VLE（R500）
VLH（R1200）

※色文字 は準標準です。

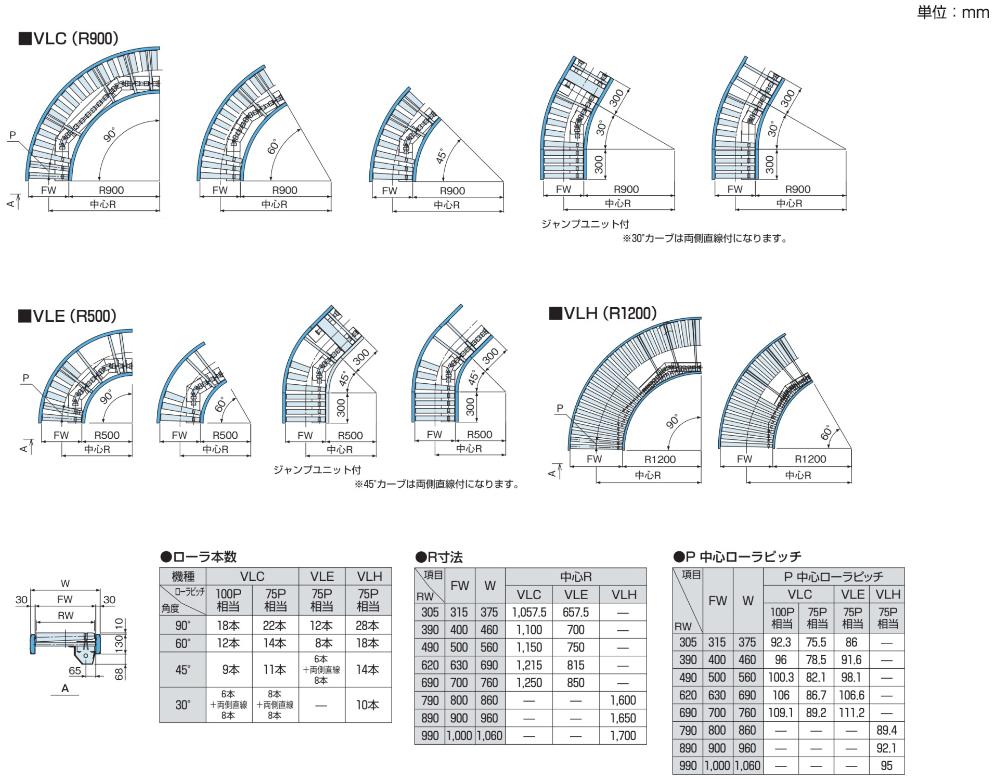

機種	VLC（R900カーブユニット）　VLE（R500カーブユニット）　VLH（R1200カーブユニット）
内側半径（mm）	VLC：900／VLE：500					VLH：1200
RW呼称ローラ幅（mm）	305	390	490	620	690	790	890	990
FWフレーム内幅（mm）	315	400	500	630	700	800	900	1,000
Wフレーム外幅（mm）	375	460	560	690	760	860	960	1,060
ローラピッチ（mm）	VLC：100相当、75相当 ／ VLE：75相当					75相当
カーブ角度	VLC：90°、60°、45°、300＋30°＋300 ／ VLE：90°、60°、300＋45°＋300					90°、60°、45°、30°
最低機高（mm）	210
フレーム（mm）	130×30×11.5×t2.3
キャリヤローラ	カーブ部（テーパローラ）：内側径φ42.7溝付／直線部（ストレートローラ）：φ48.6溝付
ベルト	ウレタン丸ベルト

• モータ付の90°カーブユニットも制作可能ですのでご相談ください。
• 標準仕様以外のものも製作いたしますのでご相談ください。
• ドライブシャフトは内R側のみですのでご注意ください。
