チェーン駆動ローラコンベヤ

VCC(R900カーブ)/VCCY(30゚ブランチ)

VCC(R900カーブ)/VCCY(30゚ブランチ)

チェーン駆動ローラコンベヤ

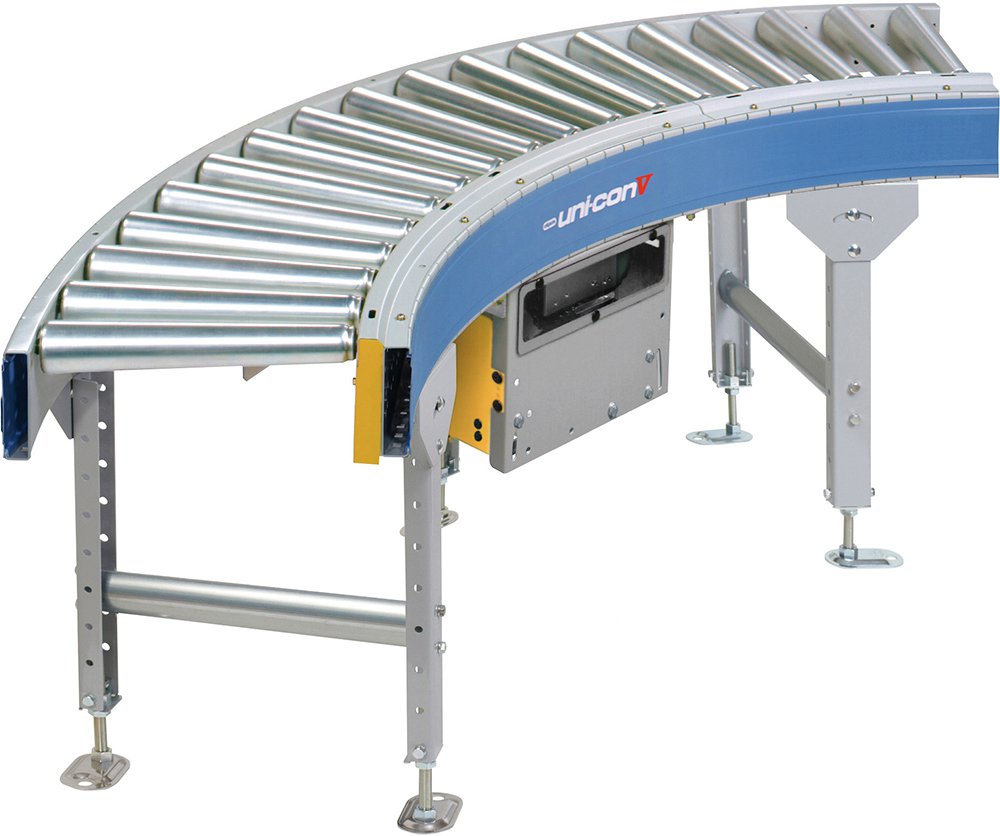

チェーンを使ってローラを駆動するカーブコンベヤです。カーブ半径はR900です。

  • 搬送能力目安・70km/m
  • スチールフレーム高さ・130mm
  • ローラ径φ42.7
  • スプロケット#40×8T
  • CADダウンロード

各種アイコンについて

仕様

※色文字 は準標準です。

機種 VCC(R900カーブ) VCCY(30°ブランチ)
内側半径R 900
RW呼称ローラ幅(mm) 305 390 490 620 690
RW1有効ローラ幅(mm) 274 359 459 589 659
FWフレーム内幅(mm) 315 400 500 630 700
Wフレーム外幅(mm) 375 460 560 690 760
ローラピッチ(mm) 100相当、75相当
カーブ角度 VCC:90°、90°+直線、60°+直線 VCCY:30°ブランチ
最低機高(mm) 400
フレーム(mm) 130×30×11.5×t2.3
キャリヤローラ カーブ部(テーパローラ):内側径φ42.7/直線部(ストレートローラ):φ48.6
※樹脂製スプロケット付(#40×8T) 鉄製スプロケット付(#40×8T)
チェーン #40 カーブドチェーン
速度(50/60Hz) ※1 0.2kW:15/18 20/24m/min / 0.4kW:15/18 20/24 30/36 m/min
モータ出力 0.2kW 0.4kW
電源 AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  • 標準樹脂製スプロケットはベアリングなしのため、定期的に注油の上ご使用ください。
    オプションで樹脂製スプロケット(ベアリングあり)、鉄製スプロケット(ベアリングあり)もご用意しています。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

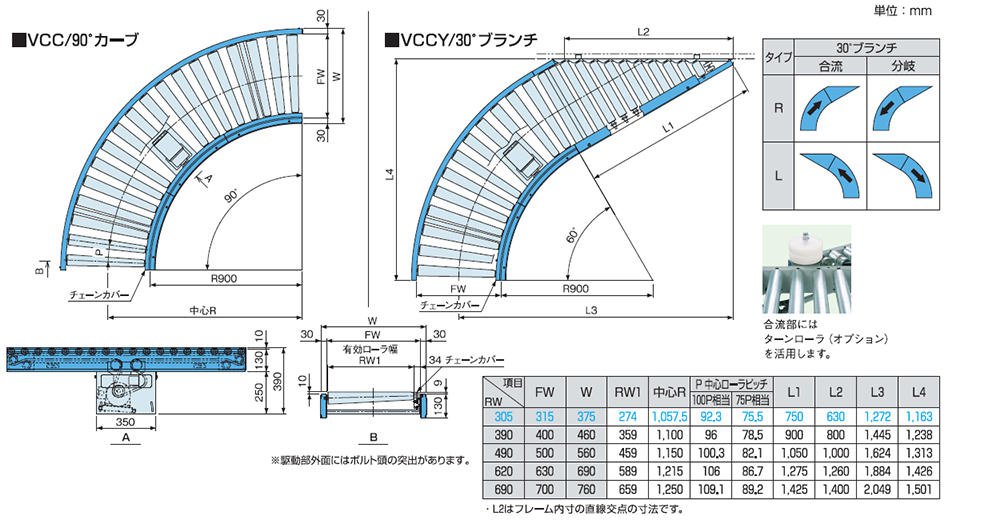

寸法図


  • 1.チェーンカバーがありますので、有効ローラ幅にご注意ください。
    2.中心Rはローラの中心ではありませんのでご注意ください。
    3. 駆動チェーンは内R側を走行します。

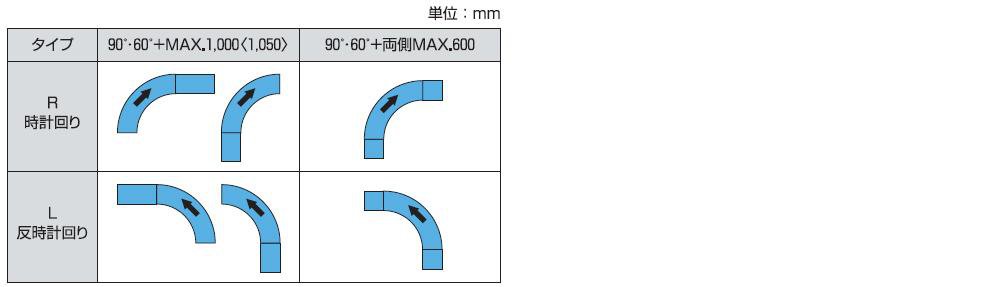

VCC(カーブ+直線)直線部最大機長

・〈 〉内寸法は75ピッチ時の寸法です。

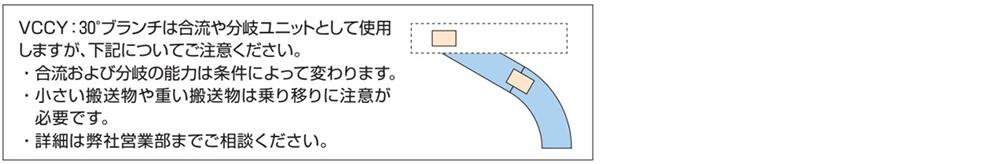

VCCYの合流・分岐について
