チェーン駆動ローラコンベヤ

VCA

VCA

チェーン駆動アキュムローラコンベヤ

チェーンを使ってローラを駆動するパワフルなアキュムコンベヤです。

  • 搬送能力目安・70km/m
  • スチールフレーム高さ・130mm
  • ローラ径φ48.6
  • スプロケット#40×8T
  • CADダウンロード

各種アイコンについて

仕様

※色文字 は準標準です。

機種 VCA
駆動方式 フリクション駆動
RW呼称ローラ幅(mm) 305 390 490 620 690
RW1有効ローラ幅(mm) 237 322 422 552 622
FWフレーム内幅(mm) 315 400 500 630 700
Wフレーム外幅(mm) 375 460 560 690 760
ローラピッチ 100、75
L機長(mm) 1,000(75ピッチの場合は1,050)≦L≦9,000
最低機高(mm) 400
フレーム(mm) 130×30×11.5×t2.3
キャリヤローラ φ48.6 樹脂製スプロケット付(#40×8T)
ローラピッチ(mm) #40 ローラチェーン
速度(50/60Hz) ※1 0.2kW・0.4kW:15/18 20/24 30/36 m/min / 0.75kW:30/36 m/min
モータ出力 ※2 0.2kW 0.4kW 0.75kW
電源 AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  2. モータ出力0.75kWにはプレミアム効率(IE3)モータを採用しています。
  • スプロケットは樹脂製(ベアリングなし)のみのため、定期的に注油の上ご使用ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

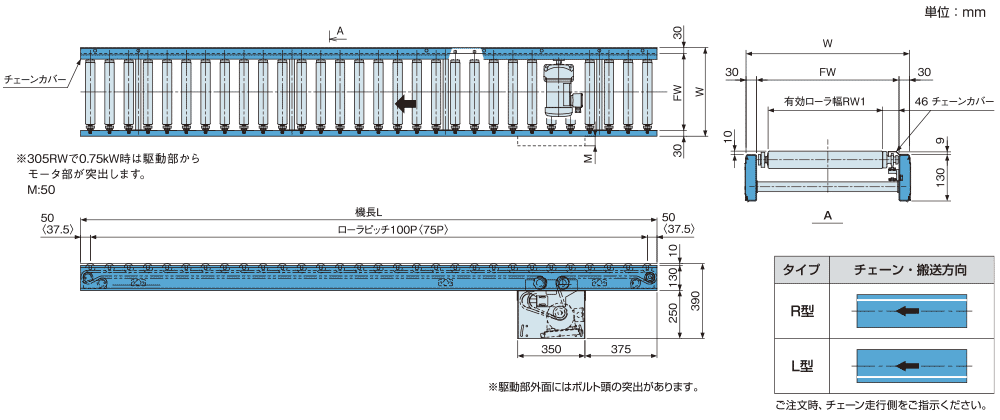

寸法図


  • 1.〈 〉内寸法はローラピッチ75P時の寸法です。
    2. 正逆運転の場合はご相談ください。
    3. チェーンカバーがありますので、有効ローラ幅にご注意ください。
