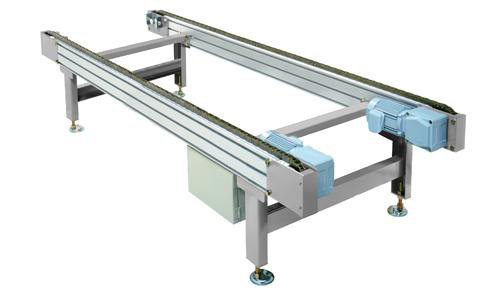

パレットコンベヤ（アルミチェーンコンベヤ）
YPC
アルミチェーンコンベヤ
ツイン駆動直結方式で確実なパレット搬送を実現。
軽量で剛性の高いアルミフレームを採用したパレット搬送用のチェーンコンベヤです。省メンテナンスを可能とするとともにパワフルな重量物搬送を実現。工場や配送センターなど様々な入出庫エリアで威力を発揮します。
WEBカタログ
仕様
| 型式 | YPC50 | YPC60 | YPC80 | |
|---|---|---|---|---|
| チェーン | #50 フラットチェーン | #60 フラットチェーン | #80 フラットチェーン | |
| C チェーン芯（mm） | 400〜1,400 | 800〜1,400 | ||
| W 機幅（mm） | （C チェーン芯）+52 | （C チェーン芯）+56 | ||
| L 機長（mm） | 900〜8,100 | 1,200〜8,100 ※1 | ||
| H 機高（mm） | 250～1,800 ※1 | |||
| 速度(m/min) | 5/7/9/11/14/18/22/28/36 | |||
| モータ出力 | 2モータ仕様 | 90W×2 | 0.2kW×2 0.4kW×2 0.75kW×2 | 0.4kW×2 0.75kW×2 1.5kW×2 |
| 1モータ仕様 | 0.1kW 0.2kW | 0.4kW 0.75kW 1.5kW | 0.75kW 1.5kW 2.2kW | |
| 電源 | AC200V(三相) | |||
| 搬送物質量 | MAX.200kg | MAX.1,100kg | MAX.1,500kg | |
- モータ出力0.75kWには超高効率(IE3)モータを採用しています。
- モータ出力0.75kW、1.5kW、2.2kWにはプレミアム効率（IE3）モータを採用しています。
- 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
チェーンコンベヤの注意ポイント
- 重量物パレット及びパレットサイズが複数ある場合、チェーンを3条にするか、中間フリーローラの取付けをおすすめします。
- フォークリフトの積込み部や取出し部については、チェーン駆動ローラかフリーローラの使用をおすすめします。
- 高速搬送をする場合は、荷崩れ防止の為インバータの取付けをおすすめします。
- パレットの材質及び底面の形状が特殊な場合は、仕様に影響を与えることがありますので弊社営業部までご相談ください。
- 制御ボックス（オプション）にはマグネットスイッチ、サーマル、インバータを取付けることができます。

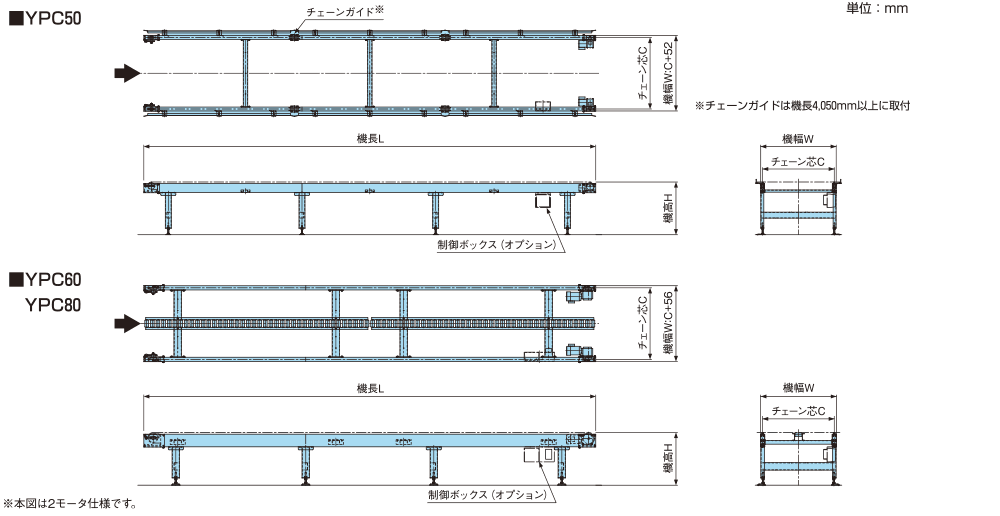

寸法図
