ラインドライブコンベヤ

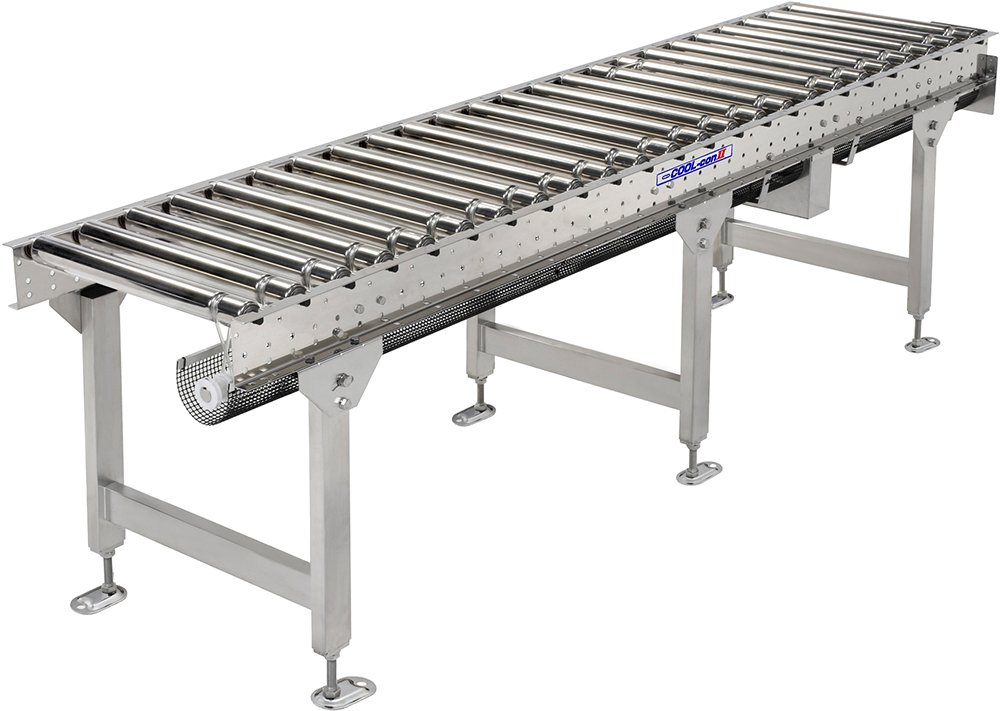

CLM(ドライブユニット)/CLS(ストレートユニット)

CLM(ドライブユニット)/CLS(ストレートユニット)

ラインドライブコンベヤ

ストレートやカーブ、分岐など、様々なタイプがユニット化され、それらを組合せたレイアウトを1台のモータで駆動することができます。

  • 搬送能力の目安・50kg/m
  • SUSフレーム高さ・110mm
  • ローラ径φ48.6
  • CADダウンロード

各種アイコンについて

仕様

機種 CLM(ドライブユニット) CLS(ストレートユニット)
RW呼称ローラ幅(mm) 305 390 490 620 690
FWフレーム内幅(mm) 315 400 500 630 700
W フレーム外幅(mm) 375 460 560 690 760
ローラピッチ(mm) 100、75
L機長(mm) 定尺:1,800 2,400
 (CLM:900≦L≦2,400)(CLS:100P…400≦L≦2,400、75P…450≦L≦2,400)
最低機高(mm) 300
フレーム(mm) [ 110×30×t2 ステンレス製 表面#400仕上げ
キャリヤローラ φ48.6 溝付 ステンレス製  表面#400仕上げ
ベルト ウレタン丸ベルト
速度(50/60Hz) ※1 (CLM)15/18 20/24 30/36 m/min
モータ出力 ※2 (CLM)0.4kW 0.75kW
電源 (CLM)AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  2. モータ出力0.75kWにはプレミアム効率(IE3)モータを採用しています。
  • オプションで防水モータ(IP65)もご用意しています。詳細につきましてはご相談ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

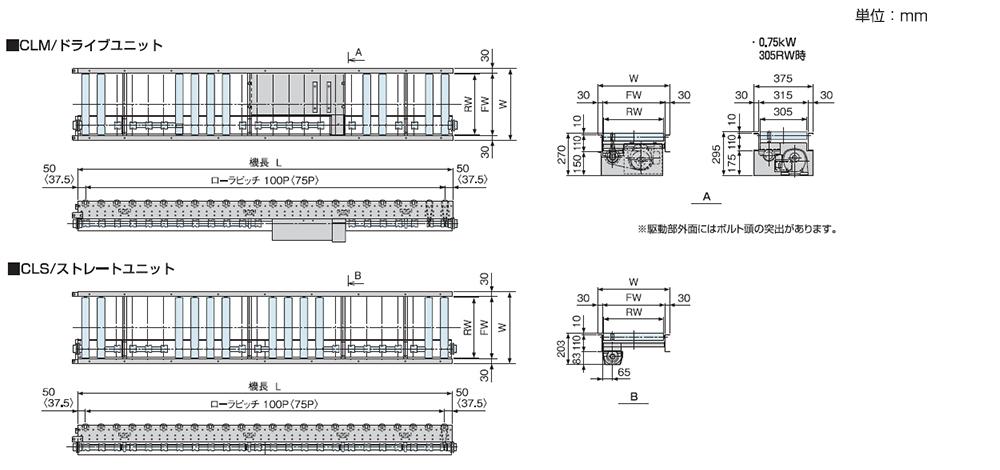

寸法図

clm02.jpg 注)〈 〉内寸法はローラピッチ75P時の寸法です。

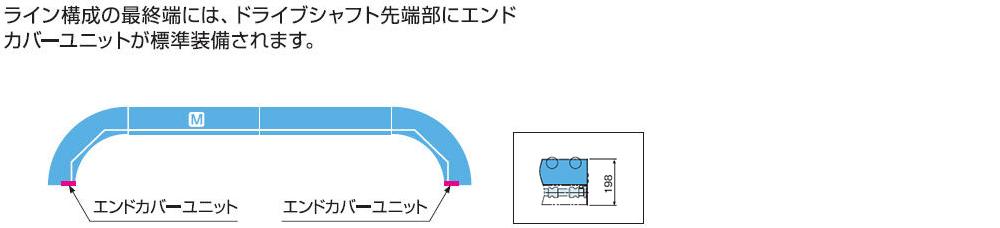

エンドカバーユニット
