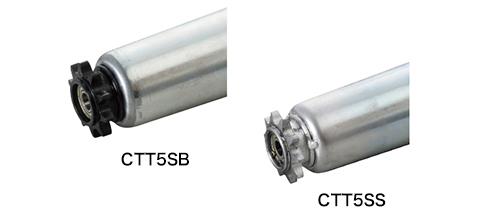

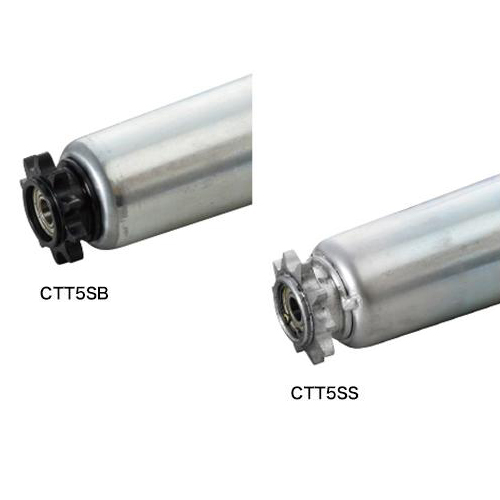

チェーン駆動テーパローラ(R900用)
  • CTT5SB
  • 樹脂製スプロケット(ベアリング入り)
  • CTT5SS
  • 鉄製スプロケット(ベアリング入り)

チェーン駆動テーパローラ(R900用) / CTT5SB
    チェーン駆動テーパローラ(R900用) / CTT5SB

    製品概要

    ■ローラ外形×肉厚:内側径φ57×t2.3mm
    ■スプロケット:#50×10T(樹脂製、鉄製)
    ■シャフト寸法:φ11.8mm 丸鋼
    ■製作可能範囲(呼称ローラ幅):305~690mm

    仕様

    型式例
    ■テーパローラ
    CTT 5 S S 490 D
    -
    N
    機種 CTT(ローラ内側径φ57 R900用)
    呼称ローラ幅 (mm) 305 390 490 620 690
    RW有効ローラ幅 (mm) 301 386 486 616 686
    FWフレーム内幅 (mm) 339 424 524 654 724
    L シャフト長さ(mm) 349 434 534 664 734
    Dφ テーパ大径(R900)(mm) 75 80 85 90.4 97.4
    h テーパ時シャフト位置 (mm) 27 29.5 32.5 36.5 38.5
    チェーン #50チェーン
    チェーン列数 S:1列(シングル)
    スプロケット B:樹脂製スプロケット(ベアリング入り)
    S:鉄製スプロケット(ベアリング入り)
    ベアリング D:駆動用ベアリング
    シャフト N:シャフトなし A:シャフトあり

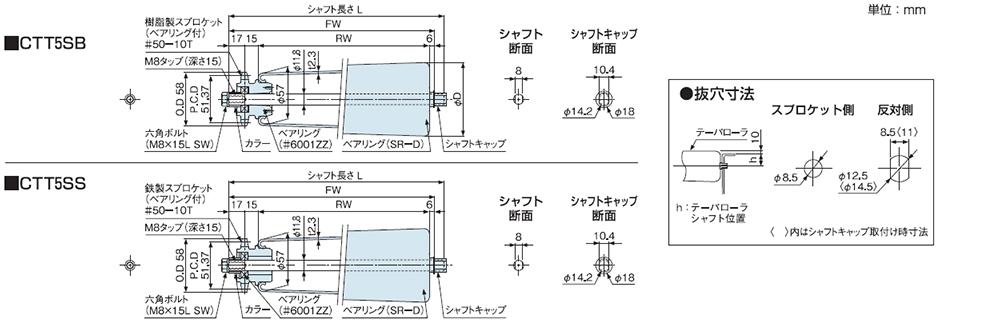

    寸法図

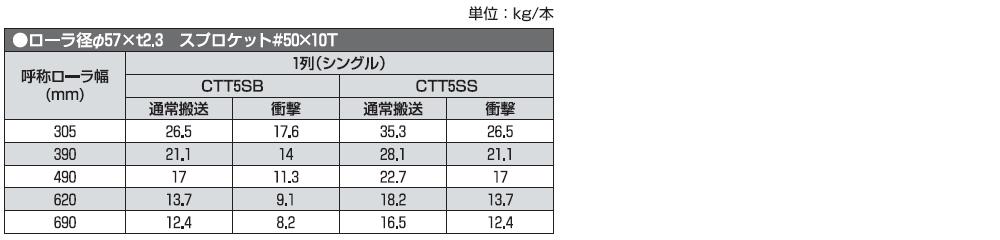

    ローラ1本あたりの搬送荷重

    • 1.速度は40m/min以下でご使用ください。
      2.搬送荷重は、たわみ1/1,000で設定しています。
