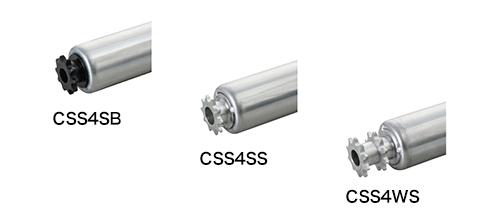

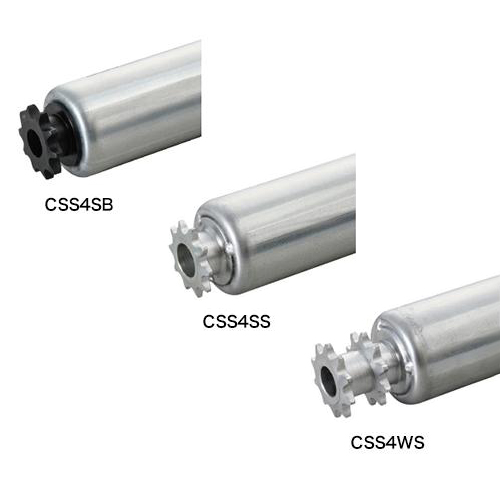

チェーン駆動ローラ
  • CSS4SB
  • 樹脂製スプロケット(ベアリング入り)
  • CSS4SS
  • 鉄製スプロケット(ベアリング入り)
  • CSS4WS
  • 鉄製スプロケット ダブル(ベアリング入り)

チェーン駆動ローラ / CSS4SB
    チェーン駆動ローラ / CSS4SB

    製品概要

    ■ローラ外形×肉厚:φ57×t2.3mm
    ■スプロケット:#40×10T(樹脂製、鉄製)
    ■シャフト寸法:φ11.8mm 丸鋼
    ■製作可能範囲(呼称ローラ幅):305~690mm

    仕様

    型式例
    ■ストレートローラ
    CSS 4 W S 620 D
    -
    A
    機種 CSS(ローラ径φ57)
    呼称ローラ幅 (mm) 305 390 490 620 690
    RW有効ローラ幅 (mm) 300(301) ※1 385(386) ※1 485(486) ※1 615(616) ※1 685(686) ※1
    FWフレーム内幅
    (mm)
    シングル 339 424 524 654 724
    ダブル 362 447 547 677 747
    L シャフト長さ
    (mm)
    シングル 349 434 534 664 734
    ダブル 372 457 557 687 757
    チェーン #40チェーン
    チェーン列数 S:1列(シングル) W:2列(ダブル) ※2
    スプロケット B:樹脂製スプロケット(ベアリング入り)
    S:鉄製スプロケット(ベアリング入り)
    ベアリング D:駆動用ベアリング
    シャフト N:シャフトなし A:シャフトあり
    1. ( )内はCSS4WSの数値です。
    2. チェーン2列(ダブル)仕様はCSS4WSのみに適用します。

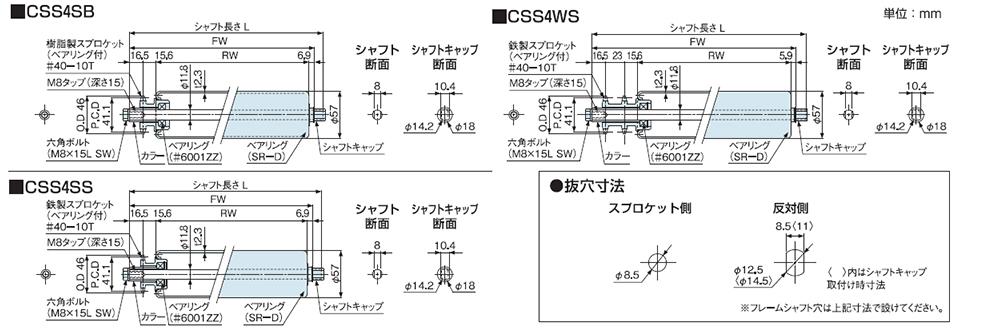

    寸法図

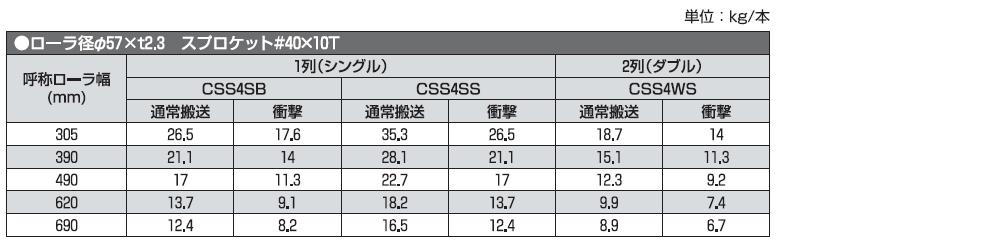

    ローラ1本あたりの搬送荷重

    • 1.速度は40m/min以下でご使用ください。
      2.搬送荷重は、たわみ1/1,000で設定しています。
