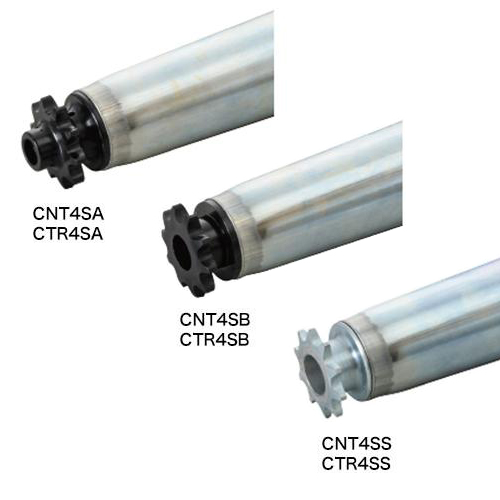

チェーン駆動テーパローラ(R900用)
  • CNT4SA・CTR4SA
  • 樹脂製スプロケット(ベアリング無し)
  • CNT4SB・CTR4SB
  • 樹脂製スプロケット(ベアリング入り)
  • CNT4SS・CTR4SS
  • 鉄製スプロケット(ベアリング入り)

チェーン駆動テーパローラ(R900用) / CNT4SA
    チェーン駆動テーパローラ(R900用) / CNT4SA

    製品概要

    ■ローラ外形×肉厚:内側径φ42.7×t1.4mm
    ■スプロケット:#40×10T(樹脂製、鉄製)
    ■シャフト寸法:φ11.8mm 丸鋼
    ■製作可能範囲(呼称ローラ幅):305~690mm

    仕様

    型式例
    ■テーパローラ
    CNT 4 S B 620 D
    -
    N
    機種 CNT(ローラ内側径φ42.7 R900用) CTR(ローラ内側径φ42.7 R500用)
    呼称ローラ幅 (mm) 305 390 490 620 690
    RW有効ローラ幅 (mm) 302(301) ※1 387(386) ※1 487(486) ※1 617(616) ※1 687(686) ※1
    FWフレーム内幅 (mm) 339 424 524 654 724
    L シャフト長さ (mm) 349 434 534 664 734
    Dφ テーパ大径(mm) R900 56 60 65 71 74
    R500 60.5 65 75 83.9 88.7
    h テーパ時
    シャフト位置(mm)
    R900 18.2 20.2 22.4 25.4 27
    R500 20 22 27 31.5 34
    チェーン #40チェーン
    チェーン列数 S:1列(シングル)
    スプロケット A:樹脂製スプロケット(ベアリングなし)
    B:樹脂製スプロケット(ベアリング入り)
    S:鉄製スプロケット(ベアリング入り)
    ベアリング D:駆動用ベアリング
    シャフト N:シャフトなし A:シャフトあり
    1. ( )内はCNT4SS、CTR4SSの数値です。

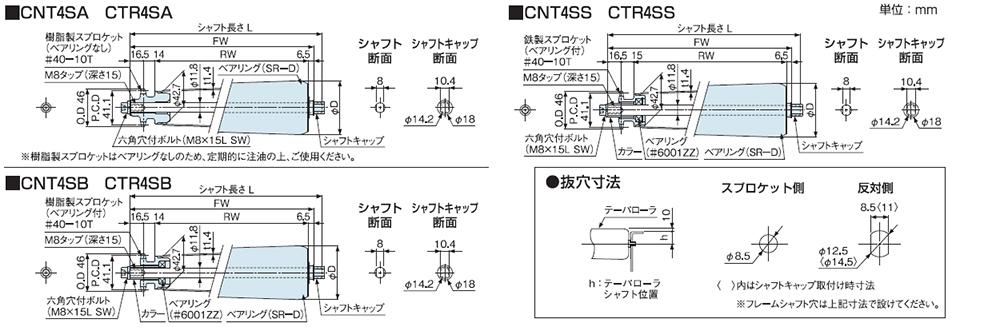

    寸法図

    ※( )内はCNT4SS、CTR4SSの数値です。

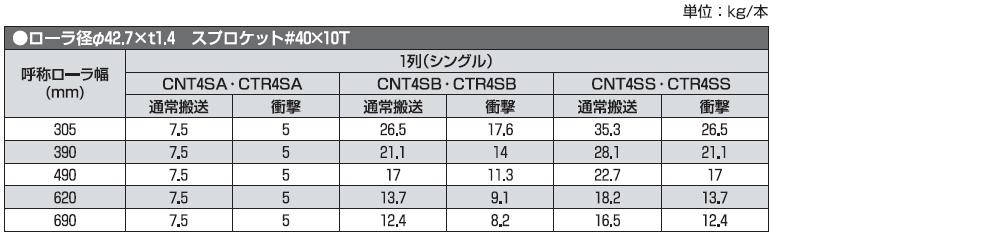

    ローラ1本あたりの搬送荷重

    • 1.速度は40m/min以下でご使用ください。
      2.搬送荷重は、たわみ1/1,000で設定しています。
