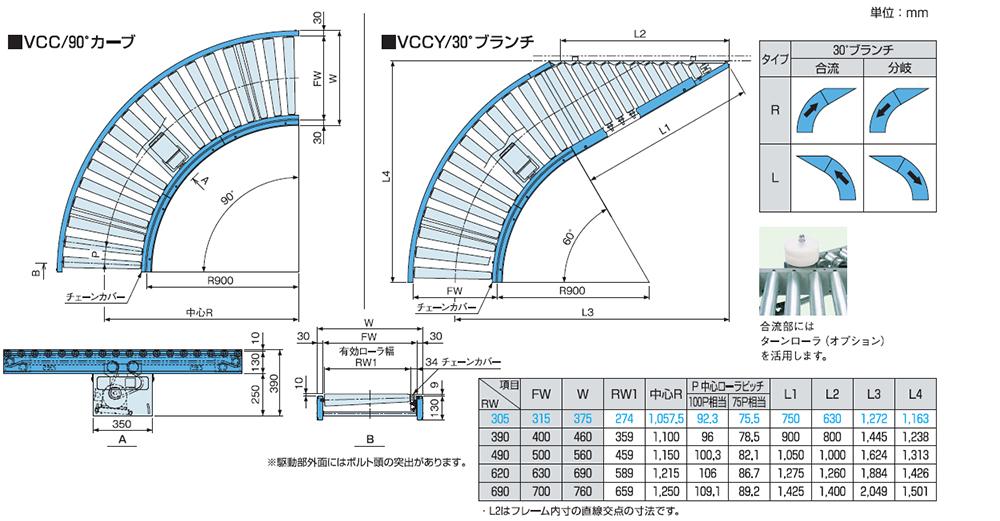

チェーン駆動ローラコンベヤVCC（R900カーブ）

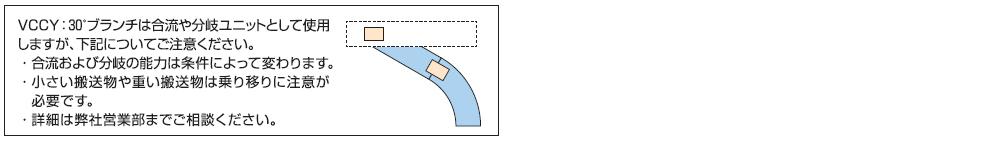

VCCY（30ﾟブランチ）

※色文字 は準標準です。

機種	VCC（R900カーブ）　VCCY（30°ブランチ）
内側半径R	900
RW呼称ローラ幅（mm）	305	390	490	620	690
RW1有効ローラ幅（mm）	274	359	459	589	659
FWフレーム内幅（mm）	315	400	500	630	700
Wフレーム外幅（mm）	375	460	560	690	760
ローラピッチ（mm）	100相当、75相当

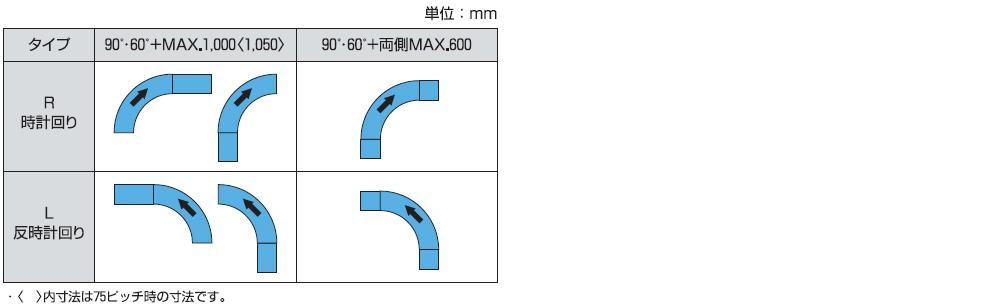

カーブ角度	VCC：90°、90°+直線、60°+直線　　VCCY：30°ブランチ
最低機高（mm）	400
フレーム（mm）	130×30×11.5×t2.3
キャリヤローラ	カーブ部（テーパローラ）：内側径φ42.7／直線部（ストレートローラ）：φ48.6 ※樹脂製スプロケット付（#40×8T） 鉄製スプロケット付（#40×8T）
チェーン	#40 カーブドチェーン
速度（50/60Hz） ※1	15/18　20/24　30/36 m/min
モータ出力	0.2kW　0.4kW
電源	AC200V（三相）

1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。

• 標準樹脂製スプロケットはベアリングなしのため、定期的に注油の上ご使用ください。
  オプションで樹脂製スプロケット（ベアリングあり）、鉄製スプロケット（ベアリングあり）もご用意しています。
• 標準仕様以外のものも製作いたしますのでご相談ください。

• 1.チェーンカバーがありますので、有効ローラ幅にご注意ください。
  2.中心Rはローラの中心ではありませんのでご注意ください。
  3.駆動チェーンは内R側を走行します。
