Roller diameter of φ42.7 with #40x10T sprockets (medium-duty type)

■Roller×Thickness：φ42.7×t1.48mm
■Sprocket：#40×10T（Steel）
■Shaft dimensions：φ11.8mm round steel
■Roller length that can be produced（effective roller width）：305～690mm

Example models
■Straight rollers

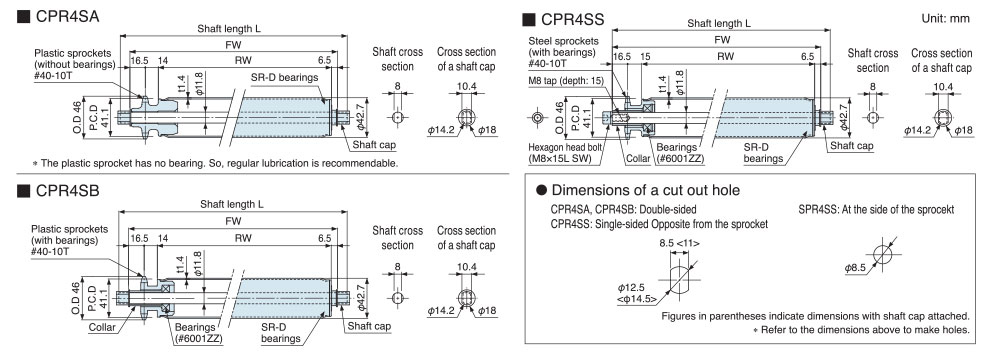

CPR 4 S B 490 D

-

A

Model		CPR（Roller diamter φ42.7）
Nominal roller width (mm)		305	390	490	620	690
RW Effective roller width（mm）		302（301） *1	387（386） *1	487（486） *1	617（616） *1	687（686） *1
FW Inner frame width (mm)		339	424	524	654	724
L Shaft length(mm)	CPR4SA	360	445	545	675	745
	CPR4SB
	CPR4SS	349	434	534	664	734
Chain		#40 chain
No. of chain rows		S: 1 chain (single)

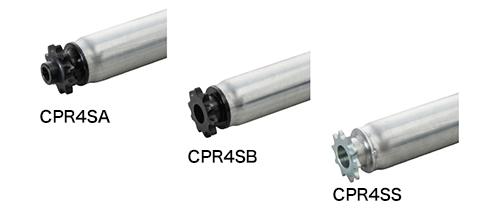

Sprockets		A: plastic sprockets (without bearings) B: plastic sprockets (with bearings) S: steel sprockets (with bearings)
Bearings		D:Bearings for driving
Shaft		N: no shaft　A: shaft

1. ( ) is for CPR4SS.
